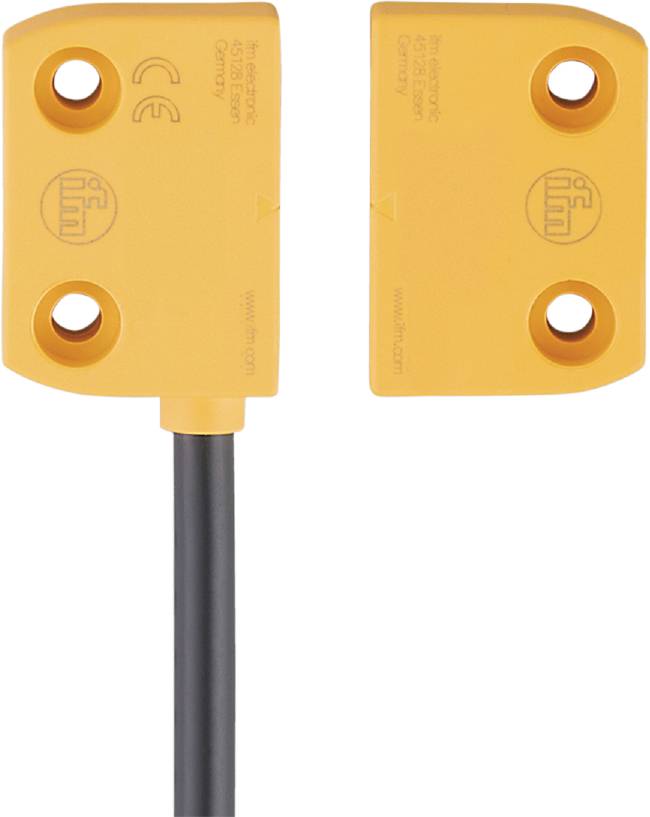

Name: ifm Electronic Magneetsensor Magnetisch MN204S MN204S Niet vlak (Ø x h) 5 mm x 26 mm
Brand: ifm Electronic
SKU: 3317673
Availability: BackOrder

Highlights & Details

ifm MN204S magnetisch gecodeerde sensor

Bediening vanuit verschillende richtingen mogelijk
Betere bescherming tegen manipulatie door verborgen inbouw achter roestvrij staal mogelijk
Voldoet aan de nieuwe interface-beschrijving CB24I van de ZVEI
Hoogste veiligheidsniveau conform ISO 13849-1 tot PL e in combinatie met een evaluatie-eenheid van het type G150xS/AC4x2S

Technische specificaties

Afmetingen [mm]: 36 x 13 x 26
Omgevingstemperatuur-1 [°C]: -25...80
Omgevingstemperatuur-2 [°C]: 10...40
Aanhaalmoment [Nm]: 0,8...2
Uitvoering: Gecodeerde actuator
Uitgangsfunctie: 2 x NO, 1 x NC; (potentiaalvrij)
Uitgangsgegevens: Interface type A
B10D: 20.000.000; (zonder belasting; bij max. Belasting DC 12, 24 V, 50 mA: 400.000)
Nominale isolatiespanning [V]: 60
Modus: continubedrijf
Bedrijfsspanning [V]: 24 DC
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 50
Inbouwwijze: Niet vlak in te bouwen
Plaats van gebruik: Klasse C conform en 60654-1 weerbeschermde plaats
Gebruiksduur TM (Mission Time) [h]: ≤ 175200
Behuizing: Rechthoekig
Beveiligde uitschakelafstand s(ar) [mm]: 15
Gewicht [g]: 217.000
Inwendige weerstand (Ri) [Ω]: 10; (1 W)
Kabel: Kabel: 2 m, PVC, Ø 5 mm; 6 x 0,25 mmm
Beveiligd tegen kortsluiting: nee
Luchtdruk [kPa]: 80...106
Max. Afvaltijd [ms]: 0,1
Max. Hoogte boven NN [m]: 2000
Max. Capacitieve belasting CL_MAX [NF]: 20
Max. Schakeltijd incl. deuken [ms]: 0,6
Max. Toelaatbare relatieve luchtvochtigheid [%]: Kortstondig: 5...95; permanent: 5...70
Reactietijd op veiligheidsverzoek [ms]: 10
Zoutnevel: nee
Schakelafstand [mm]: 5; (met gedefinieerde bedieningsknop)
Schakelfrequentie DC [Hz]: 150
Beschermingsklasse IP 67; IP 69K; (beschermde kabeldoorvoer)
Beschermingsklasse: III
Bescherming tegen verkeerde polariteit: nee
