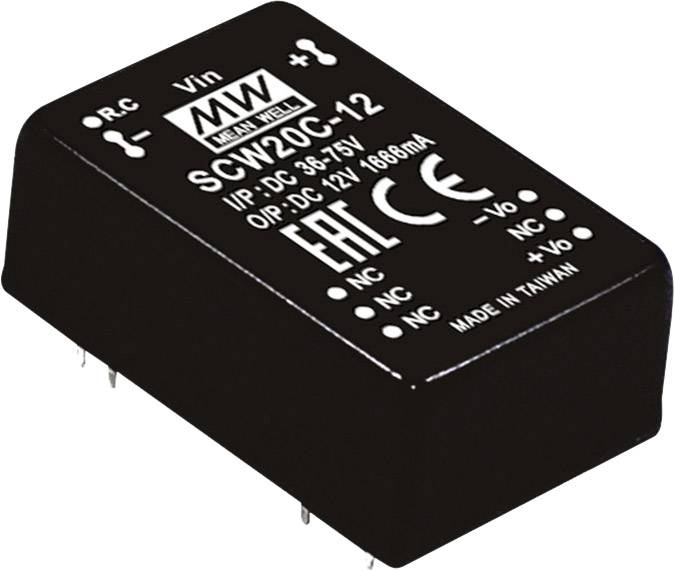

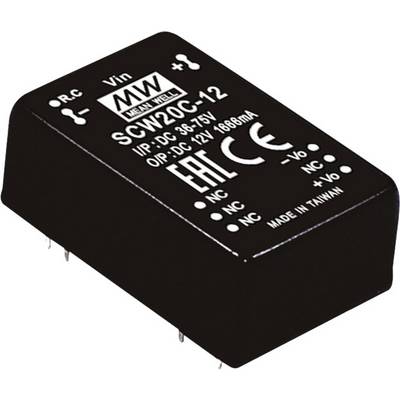

MEAN WELL SCW20C-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 28,09
3
4% = € 1,22
€ 26,87
5
6% = € 1,71
€ 26,38
10
7% = € 2,03
€ 26,06
25
9% = € 2,40
€ 25,69
50
10% = € 2,81
€ 25,28
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 28,09 / Stuk)
€ 28,09
excl. btw
Highlights & Details
Mean Well DC/DC-omvormermodule serie SCW20 DIP24/DIL24 Case single output ingangsspanning verhouding: 2 : 1 vermogen: 20 W geregeld
- In DIP24/DIL24-behuizing
- voor directe printplaatmontage
- Ingangsspanningsbereik 2 : 1
- Geen minimale belasting nodig
- In- en uitgangsisolatie: 1500 V DC
- Bescherming: kortsluiting (continu) en overbelasting
- Efficiëntie tot 89%
- Afstandsbediening voor aan/uit
- Conform EN 55032 uitgestraald klasse A zonder extra componenten
Technische specificaties
- Soortnaam
DC/DC-convertermodule
- Type
SCW20C-12
- Ingangsspanning (min.)
36 V/DC
- Ingangsspanning (max.)
75 V/DC
- Aantal uitgangen
1 x
- Uitgangsstroom (max.)
1.666 A
- Uitgangsstroom (max.) afgerond
1.67 A
- Rendement (max.)
87 %
20 W
- Isolatiespanning
1500 V/DC
- Aansluiting
Pinnen
- Bijzonderheden
DC/DC omvormer
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
+80 °C
- Afm.
(l x b x h) 31.8 x 20.3 x 12.2 mm
- Hoogte
12.2 mm
31.8 mm
- Breedte
20.3 mm
- Uitgangsspanning (max.)
12 V/DC
- Gewicht
18.5 g
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 2143684 MEAN WELL SCW20C-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2143684 MEAN WELL SCW20C-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)
Garantievoorwaarden
Garantievoorwaarden 2143684 MEAN WELL SCW20C-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)
Omschrijving
Mean Well stelt de nieuwe DC/DC-omvormer van de SCW20-serie met single-uitgang als aanvulling op de huidige series SCW03/SCWN03 (3 W), SCW05 (5 W), SCW08 (8 W) en SCW12 (12 W) voor. Deze serie breidt het uitgangsvermogen van de SCW-familie uit tot 20 watt. De gehele SCW-reeks heeft behuizingen volgens de DIP24-standaard met dezelfde pintoewijzing. In situaties waarin het eindsysteem een hoger vermogen vereist, kan de SCW20 de SCW-modellen met een lager vermogen direct vervangen zonder dat de PCB-lay-out opnieuw ontworpen moet worden.
De Mean Well serie SCW20 biedt de hoogste vermogensdichtheid van alle DIP24 DC/DC-omvormers die momenteel op de markt verkrijgbaar zijn. Bovendien is Mean Well de enige fabrikant met een 20W-optie in DIP24-behuizing. Met functies als een breed ingangsbereik van 2 : 1, een zeer groot bedrijfstemperatuurbereik (-40 tot +80 °C) en 1500 V DC I/O-isolatie is de SCW20 uitermate geschikt voor toepassingen met verdeelde powerarchitectuur, IoT, elektromotoren, draadloze netwerken, industriële besturingen en communicatiesystemen.
De Mean Well serie SCW20 biedt de hoogste vermogensdichtheid van alle DIP24 DC/DC-omvormers die momenteel op de markt verkrijgbaar zijn. Bovendien is Mean Well de enige fabrikant met een 20W-optie in DIP24-behuizing. Met functies als een breed ingangsbereik van 2 : 1, een zeer groot bedrijfstemperatuurbereik (-40 tot +80 °C) en 1500 V DC I/O-isolatie is de SCW20 uitermate geschikt voor toepassingen met verdeelde powerarchitectuur, IoT, elektromotoren, draadloze netwerken, industriële besturingen en communicatiesystemen.
Uitvoering
- In DIP24/DIL24-behuizing
- voor directe printplaatmontage
- Ingangsspanningsbereik 2 : 1
- Geen minimale belasting nodig
- In- en uitgangsisolatie: 1500 V DC
- Bescherming: kortsluiting (continu) en overbelasting
- Efficiëntie tot 89%
- Afstandsbediening voor aan/uit
