Name: PCE Instruments FM100-SY-500-2000 Sluitkrachtmeter 0 - 2000 N ISO
Brand: PCE Instruments
SKU: 2813712
Availability: BackOrder

DriveTest digitale krachtsensor aangesloten op een handheld metalen testapparaat, met een aflezing van 0,21 op het display.

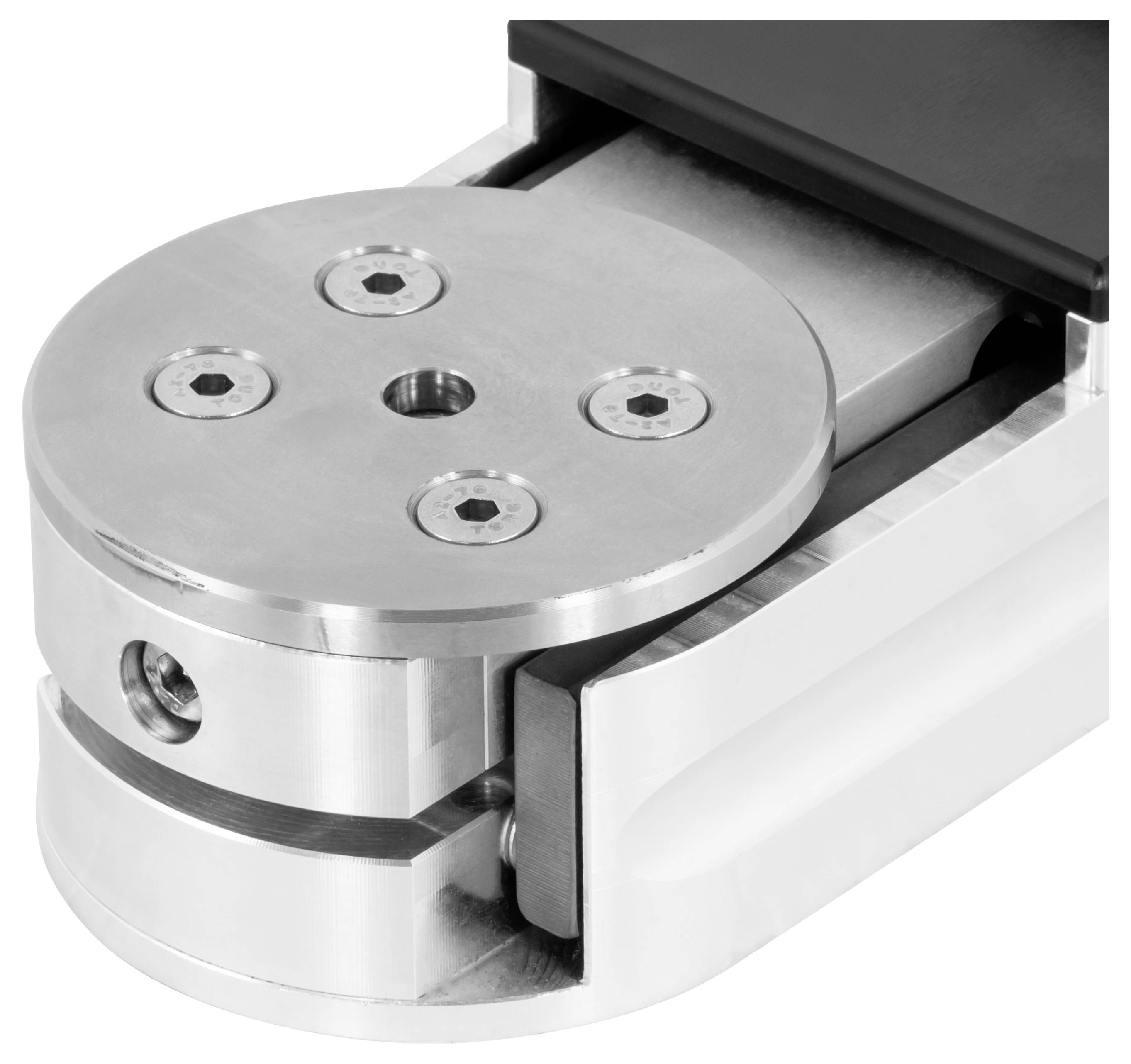

Close-up van een metalen mechanische klem of spanklem met een rond boutplaat en centraal gat, gemonteerd in een witte behuizing.

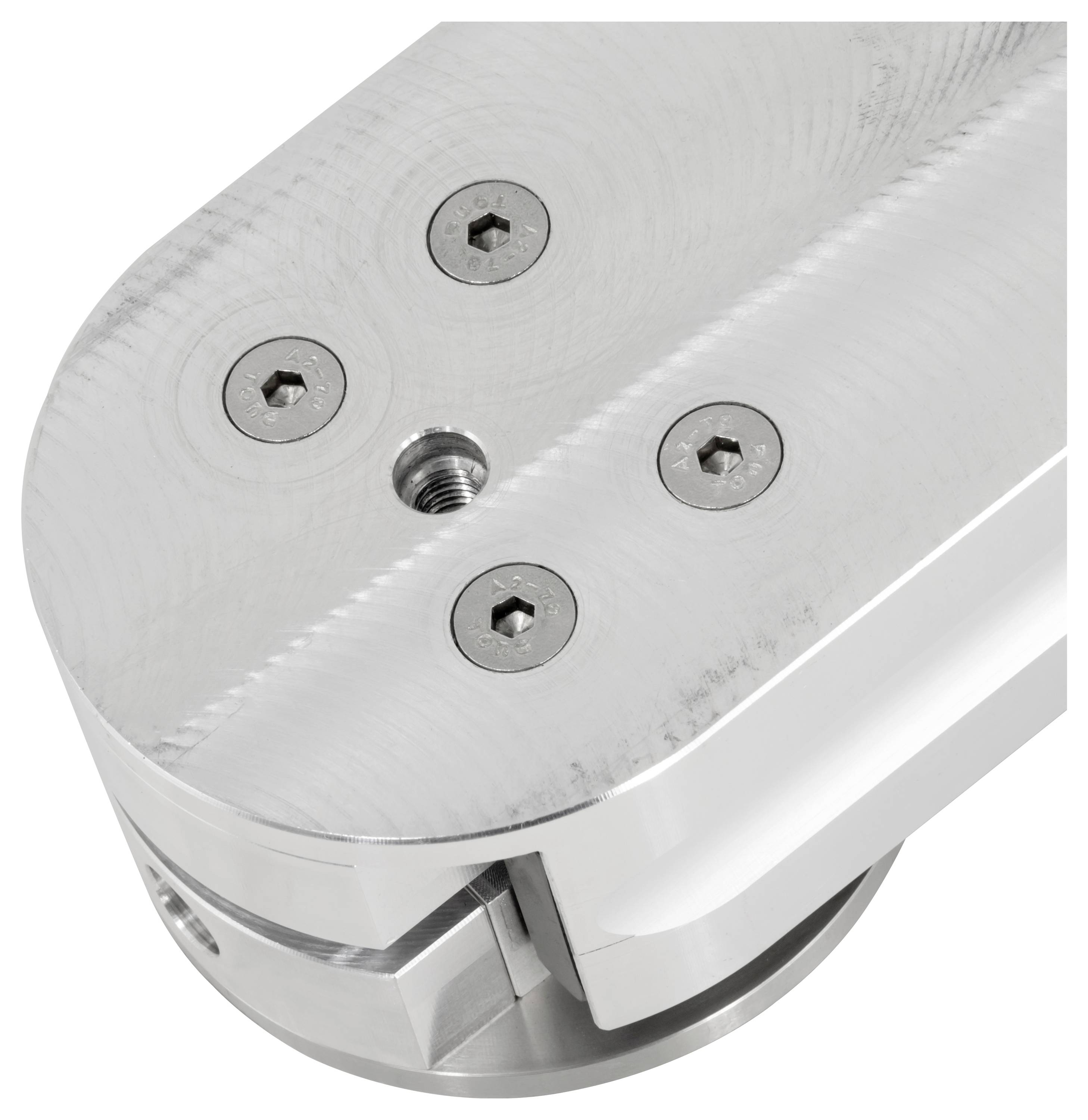

Close-up van een bewerkt metalen onderdeel met vier zeskantige schroeven en een centraal schroefdraadgat, weergegeven op een witte achtergrond.

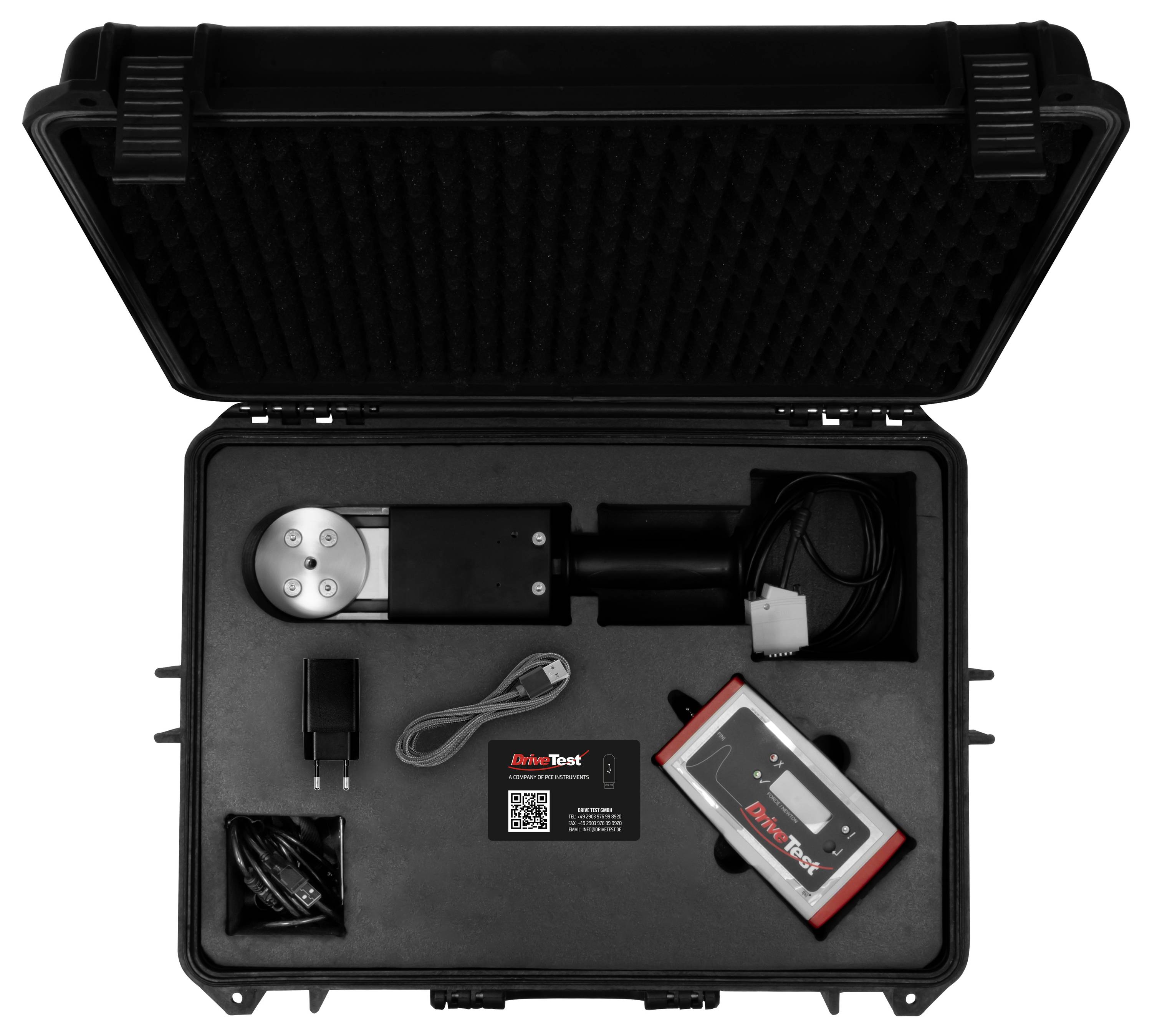

Open harde koffer met een DriveTest-apparaat, draagbare controller, kabels, voedingsadapter en gelabelde accessoirekaart in schuimstoffen inserts.

1/4

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 1.615,00 / Stuk)

€ 1.615,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Krachtsensor Drivetest FM100BT

Krachtopnemer
Sluitkrachtmeter voor deuren en poorten
Ondersteuning van relevante normen en 12445/12453 en 603352
DIN V 18650 ASR A17, ENZ.
Nauwkeurige metingen
Robuuste uitvoering
Eenvoudig in gebruik met één bedieningstoets of op afstand bediend
Microsoft ® DLL-interface of National Instruments ® LabView-bibliotheek
Complete leveringsomvang inclusief hoogwaardige transportkoffer en software
Professionele, uitgebreide PCsoftware PinchPilot
Uitgebreide gebruikersondersteuning Kalibratieservice normverandering-service gegarandeerd
De toepassing van de nieuwste normregistratie
Software-ondersteuning integratie in bestaande softwarestructuren mogelijk
Uitgebreide installaties in één doorloop meetbaar

Extra services en acties

Technische specificaties

FM 100
Meetbereik 0 2000 N
Nauwkeurigheid +/ 3 N of 3% van de meetwaarde
Resolutie 1 N
Stijfheid 500 N/mm
Spleetbreedte 50 mm
Diameter 80 mm
Meetprincipe DMSmeenemer
Geheugen 80 metingen
Detectiefrequentie/frequentie 500 Hz/2 ms
Voeding SEB2 batterij 9 VBlock zB 6LR61
Batterijspanningsbewaking Ja
Omgevingsomstandigheden
Bedrijfstemperatuurbereik 10 tot +40 °C.
Opslagtemperatuurbereik 40 tot +50 °C.
Vochtigheid max. 90% relF niet condens
Afmetingen 210 x 80 x 50 mm
Gewicht 21 kg
Weergaveapparaat SEB2
Datalogger met LCDdisplay en LEDstatusweergaven bedieningstoets serieel
Interface
Optioneel PCgestuurde meting
9 V batterijvoeding
Real-time klok
Geheugen voor 100 metingen
Sensor en PCinterface
Weergave van de piekwaarde en weergave van de effectieve kracht
Beoordelingsweergave i O/n i O
PCAnalysesoftware PinchPilot
MEERTALIG (DE EN IT FR ES)
Grafische weergave van het krachtverloop
Berekening van belangrijke parameters
Beoordeling volgens verschillende richtlijnen (normen)
Mogelijkheid om eigen richtlijnen in te voeren
Protocolafdruk
Gegevensexport (Excel CSV PDF)
Systeemvereisten software PinchPilot u app (zie tab software/app)

Soortnaam: Sluitkrachtmeter

Weergave: LCD

Meetbereik kracht (max.): 2000 N

: ISO

Voedingsspanning: 9 V/DC

Afm.: (l x b x h) 210 x 80 x 50 mm

Gewicht: 2100 g

Resolutie (kracht): 1 N

Basisnauwkeurigheid (±) %: 3 %

Meetbereik kracht: 0 - 2000 N

Meetbereik kracht (min.): 0 N

Meetfrequentie: 250 Hz

Breedte: 80 mm

Hoogte: 50 mm

: 210 mm

Interfaces: RS-232C
USB
Serieel
USB 2.0 bus B
USB 2.0 stekker B
USB 2.0 stekker A
4-aderig
USB 2.0 stekker intern 4-polig
1x RS485
1x USB 2.0 Device
1x USB 2.0 Host
Meer tonen

Documenten en downloads

Datablad

Datablad 2813712 PCE Instruments FM100-SY-500-2000 Sluitkrachtmeter 0 - 2000 N ISO

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2813712 PCE Instruments FM100-SY-500-2000 Sluitkrachtmeter 0 - 2000 N ISO

Omschrijving

De krachtopnemer is een elektronisch meetapparaat voor deuren en poorten met een externe aandrijving. Normaal gebruik is zowel de eindcontrole bij nieuwe installaties als de regelmatige controle. De compromisloze constructie combineert precisie met praktische robuustheid en zorgt voor nauwkeurige meetwaarden, ook na jarenlang gebruik in een ruwe omgeving.

Bij cyclische metingen aan installaties met meerdere deuren en poorten is een snelle, eenvoudige uitvoering van groot belang. DriveTest heeft hiervoor een software ontwikkeld die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert.

Met enkele bedieningsstappen kunnen de metingen van een complete installatie worden overgenomen, in tabelvorm worden afgedrukt en in een database worden opgeslagen. Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Ondersteuning van relevante standaarden en 12445/12453 en 603352 DIN V 18650 ASR A17 etc. nauwkeurige metingen robuuste uitvoering eenvoudig in gebruik met één bedieningstoets of op afstand bediend via Microsoft ® DLL interface of National Instruments ® LabView bibliotheek complete levering inclusief hoogwaardige transportkoffer en software professionele uitgebreide PCsoftware PinchPilot uitgebreide gebruikersondersteuning Kalibratieservice normverandering service Garandeert de toepassing van de nieuwste normregistratie software-ondersteuning integratie in bestaande softwarestructuren mogelijk omvangrijke installaties in één keer meetbaar

Omvang van de levering

1 x krachtsensor FM100 met 2,5 m aansluitkabel
1 x aparte meetwaarde-detectiemodule (weergaveapparaat SEB2) met LCD-display, LED-weergave, folietoets en seriële interface
1x 9V-batterij (blok)
1 x transportkoffer met schuimstof inlegstuk voor de complete levering
1x PC-verbindingskabel (USB)
1 x USB-datastick met PC-analysesoftware PinchPilot en documentatie
1x gebruiksaanwijzing
1x ISO-kalibratiecertificaat
