PCE Instruments FM208-AU-SY-02-200 Sluitkrachtmeter 0 - 200 N ISO
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 4.229,00 / Stuk)
€ 4.229,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

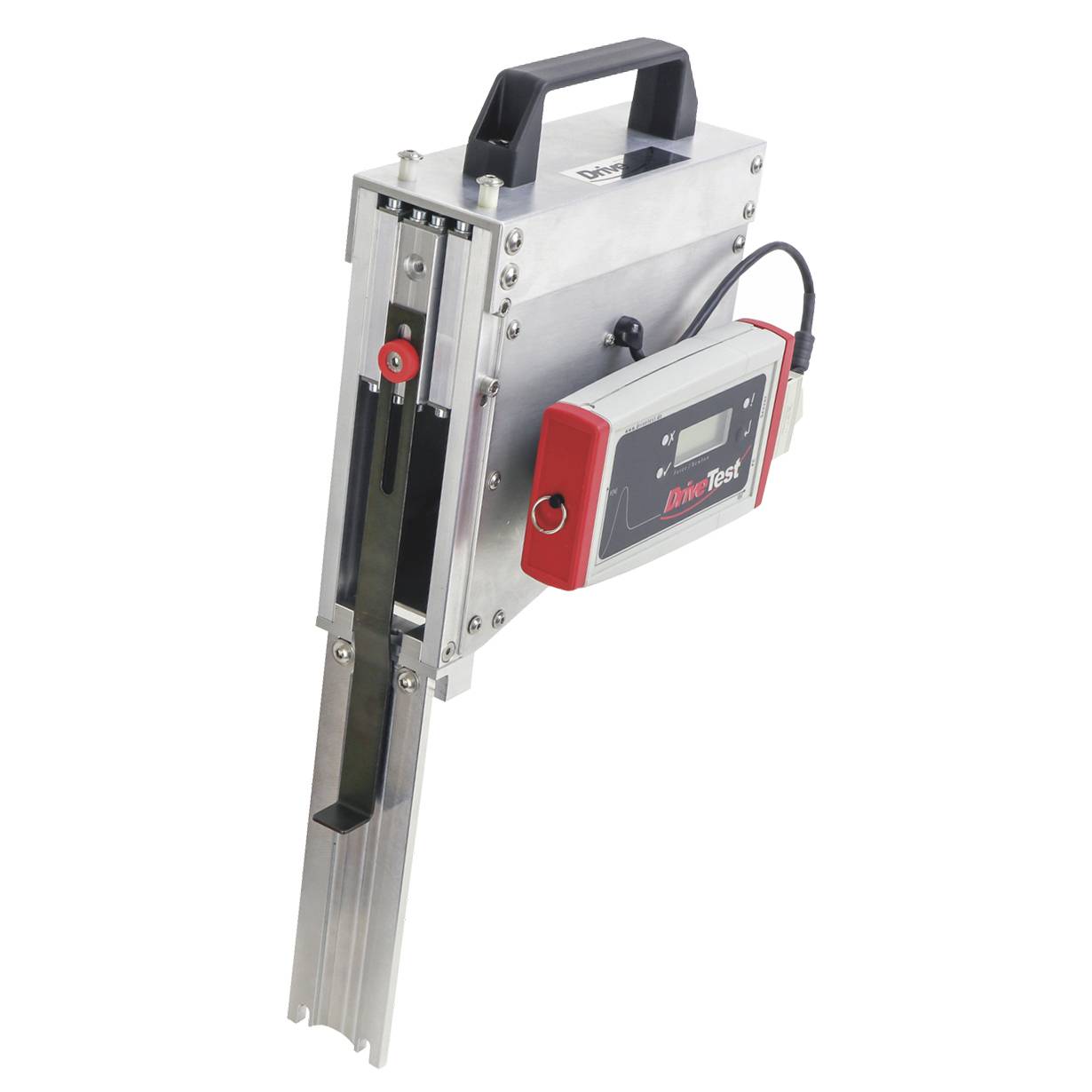

Sluitkrachtmeter DriveTest FM208
- Sluitkrachtmeter
- Sluitkrachtmeting voor schuifdaken, automatische ruiten en achterkleppen
- Ondersteuning van relevante normen 2000/4 EG US Standard FMVSS 118 ECER 21 extra meting
- Bij geringe veerstijfheid 2 N/mm
- Nauwkeurige metingen door wrijvingsvrije geleiding en platformweegcel
- Robuuste uitvoering stevig aluminium garandeert een lange levensduur bij hard gebruik
- Professionele, uitgebreide PCsoftware PinchPilot laat niets te wensen over
- Complete leveringsomvang bevat alle noodzakelijke componenten voor achterkleppen ramen en
- Schuifdaken verpakt in een hoogwaardige transportkoffer
- Accessoires voor elke toepassing afstandhouders (200 mm) krachtinleidingen (klem en platform)
- Monopod stootstangsteunblok raamsteunblok schuifdaksteunblok
- Houder voor de afstand van het open dak
Extra services en acties
Technische specificaties
- FM208
- Krachtleiding enkelzijdig
- Meetbereik 0 200 N
- Nauwkeurigheid +/ 3 N (0100 N) of +/ 3 % (> 100 N)
- Veerstijfheid 2 N/mm +/(10%)
- Spleetbreedte 30 mm
- Oppervlak 20 x 20 mm
- Krachtsensor DMSBridge
- Afmetingen ca. 220 x 80 x 250 mm
- Gewicht ca. 25 kg
- Weergaveapparaat SEB22
- Display-apparaat SEB22 datalogger met LCDdisplay
- En LEDstatusweergaven bedieningstoets USBinterface
- Optioneel PCgestuurde meting
- Lithium-polymeeraccu
- Real-time klok
- Geheugen voor 100 metingen
- Sensor en PCinterface
- Weergave van de piekwaarde en weergave van de effectieve kracht
- Beoordelingsweergave i O/n i O
- PCAnalysesoftware PinchPilot
- MEERTALIG (DE EN IT FR ES)
- Grafische weergave van het krachtverloop
- Berekening van de normrelevante parameters
- Beoordeling volgens verschillende richtlijnen mogelijk
- Aangepast beleid instelbaar
- Protocolafdruk
- Gegevensexport (Excel CSV PDF)
- Optionele identificatie van de meetplaats
- Systeemvereisten software PinchPilo (zie tab software/app)
- Soortnaam
Sluitkrachtmeter
- Weergave
LCD
- Meetbereik kracht (max.)
200 N
ISO
- Voedingsspanning
9 V/DC
- Afm.
(l x b x h) 220 x 80 x 250 mm
- Gewicht
2500 g
- Resolutie (kracht)
1 N
- Basisnauwkeurigheid (±) %
3 %
- Meetbereik kracht
0 - 200 N
- Meetbereik kracht (min.)
0 N
- Meetfrequentie
250 Hz
- Breedte
80 mm
- Hoogte
250 mm
220 mm
- Interfaces
RS-232C
USB
Serieel
USB 2.0 bus B
USB 2.0 stekker B
USB 2.0 stekker A
4-aderig
USB 2.0 stekker intern 4-polig
1x RS485
1x USB 2.0 Device
Meer tonen
Documenten en downloads
Datablad
Datablad 2813723 PCE Instruments FM208-AU-SY-02-200 Sluitkrachtmeter 0 - 200 N ISO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813723 PCE Instruments FM208-AU-SY-02-200 Sluitkrachtmeter 0 - 200 N ISO
Omschrijving
De dynamometer is een elektronisch meetapparaat voor schuifdaken, automatische raamschakelaars en achterkleppen in de auto. Typische toepassingsgebieden zijn productie, ontwikkeling en productietests in de auto-industrie. De dynamometer met zijn geringe veerstijfheid is ontwikkeld om zachte elementen te testen die in een sluitsysteem zijn vastgeklemd. Het apparaat onderscheidt zich met eenvoudig gebruik voor herhaalde metingen. De compromisloze constructie combineert precisie met praktische robuustheid en zorgt voor nauwkeurige meetwaarden, ook na jarenlang gebruik in een ruwe omgeving.
Bij meetopdrachten in de proef en in de productie is een snelle en eenvoudige uitvoering van groot belang. Hiervoor is een software ontwikkeld die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen naar een PC worden overgedragen, geanalyseerd, geëxporteerd en gedocumenteerd. Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Bij meetopdrachten in de proef en in de productie is een snelle en eenvoudige uitvoering van groot belang. Hiervoor is een software ontwikkeld die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen naar een PC worden overgedragen, geanalyseerd, geëxporteerd en gedocumenteerd. Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ondersteuning van relevante standaarden 2000/4 EG US Standard FMVSS 118 ECER 21 extra meting bij geringe veerstijfheid 2 N/mm nauwkeurige metingen door wrijvingsvrije geleiding en platformweegcel robuuste uitvoering robuust aluminium garandeert lange levensduur bij intensief gebruik professionele uitgebreide PCsoftware PinchPilot laat niets te wensen over volledige levering bevat alle noodzakelijke componenten voor staarkleppen Ramen en schuifdaken verpakt in een hoogwaardige transportkoffer accessoires voor elke toepassing afstandhouders (200 mm) krachtinleidingen (klem en platform) Monopod stootstangsteunblok raamsteunblok schuifdaksteunblok schuifdakafstandhouders
Omvang van de levering
- 1 x sluitkrachtmeter FM208-AU-SY-02-200
- 1 x weergaveapparaat SEB2 apart met LCDdisplay LEDstatusweergaven bedieningstoets en USB-interface
- 1x 9V-batterij (blok)
- 1x accessoire voor elke toepassing afstandshouder (200 mm) krachtinleidingen (klem en platform) Monopod stootstangsteunblok raamsteunblok schuifdaksteunblok schuifdakafstandhouder
- 1 x transportkoffer met schuimstof inlegstuk voor de complete levering
- 1x PCverbindingskabel (USB)
- 1 x USBStick met PCAnalysesoftware PinchPilot
- 1x gebruiksaanwijzing
- 1x ISOKalibratiecertificaat
