Name: Phoenix Contact 1046803 DC/DC-converter 24 V/DC 10 A Aantal uitgangen:1 x Inhoud 1 stuk(s)
Brand: Phoenix Contact
SKU: 2209026
Availability: BackOrder

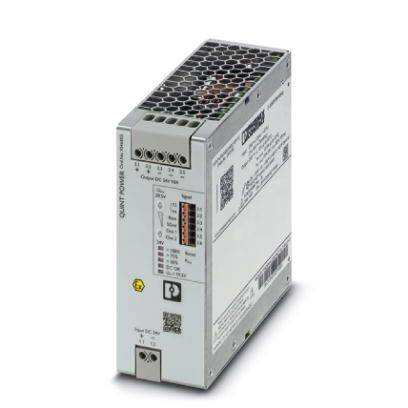

Een zilveren industriële stroomvoorziening met meerdere aansluitingen en een fabrikantennaam. Hij staat rechtop op een wit oppervlak.

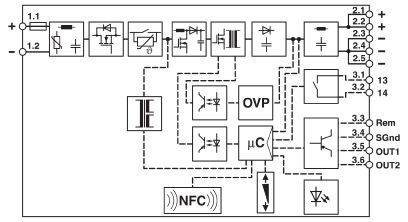

Diagram van een elektronische schakeling met NFC-integratie. Toont componenten zoals OVP, microcontroller, in- en uitgangen.

Diagram toont de efficiëntiecurve van een apparaat met 'Eta [%]' op de Y-as en 'I_out [A]' op de X-as. Efficiëntie stijgt aanvankelijk snel, daarna langzamer. Punt gemarkeerd bij 6 A.

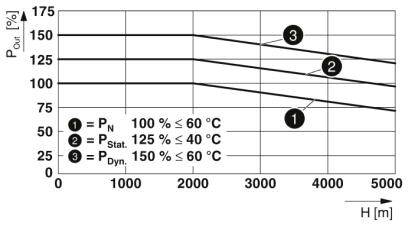

'Diagram toont P_QM [%] ten opzichte van hoogte [m]. Drie lijnen: (1) P_N 100% ≤ 60 °C, (2) P_Stat. 125% ≤ 40 °C, (3) P_Dyn. 150% ≤ 60 °C. Alle lijnen dalen.'

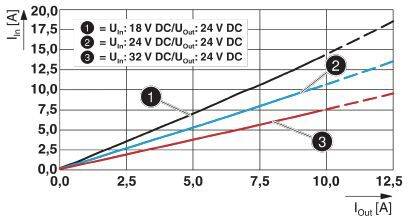

Diagram toont stroom I_in (A) tegen I_out (A) voor drie scenario's: 1) U_in=18V DC/24V DC, 2) U_in=24V DC/24V DC, 3) U_in=32V DC/24V DC.

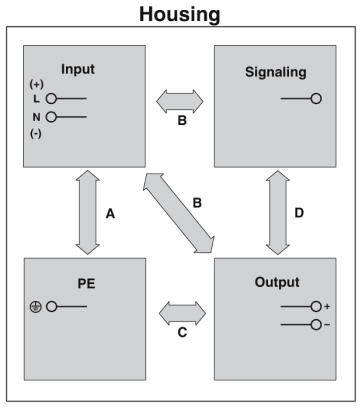

Blokdiagram van een apparaat: De ingang (linksboven) leidt naar signalering (rechtsboven) en de uitgang (rechtsonder) interageert met PE (linksonder). Richtingen 'A', 'B', 'C', 'D' verbinden de eenheden.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 20 nov.

Aantal

Stuk(s)

Totaal (€ 249,99 / Stuk)

€ 249,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 35 V/DC 60 s
Isoleerlengte: 10 mm
Stroomverbruik: 13,8 A (24 V/DC)

Ingangsspanning (nominaal): 24 V/DC

Soortnaam: DC/DC-converter

Ingangsspanning (min.): 18 V/DC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 18 V/DC - 32 V/AC

Ingangsspanning (max.): 32 V/AC

Uitgangsstroom (max.): 10 A

Uitgangsstroom (max.) afgerond: 10 A

Uitgangstype: Vaste spanning

Uitgangsspanning (nom.): 24 V/DC

Aantal uitgangen: 1 x

Aansluiting: Schroeven

Afm.: (l x b x h) 125 x 50 x 130 mm

Gewicht: 0.8 kg

Uitgangsspanning (max.): 24 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 1046803

Inhoud: 1 stuk(s)

MTBF: 1380000 h

Bijzonderheden: DC/DC omvormer

Breedte: 50 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/24DC/24DC/10/SC

Rendement: 93.3 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209026 Phoenix Contact 1046803 DC/DC-converter 24 V/DC 10 A Aantal uitgangen:1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209026 Phoenix Contact 1046803 DC/DC-converter 24 V/DC 10 A Aantal uitgangen:1 x Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde QUINT DC/DC-omvormer voor DIN-railmontage met SFB (Selective Fuse Breaking)-technologie, schroefaansluiting, ingang: 24 V DC, uitgang: 24 V DC / 10 A

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Omschrijving

Primair geschakelde QUINT DC/DC-omvormer voor DIN-railmontage met SFB (Selective Fuse Breaking)-technologie, schroefaansluiting, ingang: 24 V DC, uitgang: 24 V DC / 10 A
