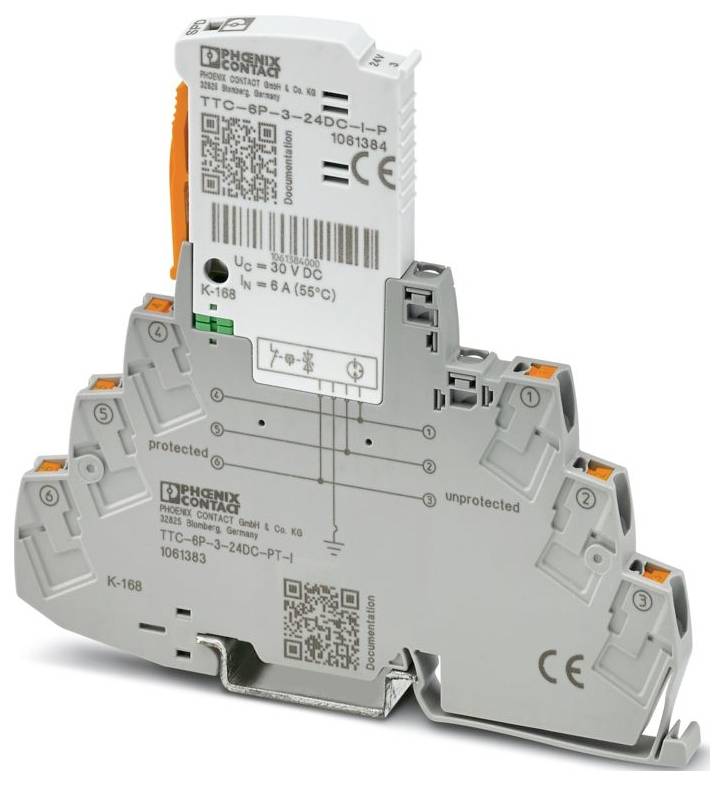

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspanningsbeveiliging 10 kA 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 22 sep.

168 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: TERMITRAB compleet
IEC-TESTKLASSE: C1;C2;C3;D1
Model: DIN-railmodule tweedelig insteekbaar
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 24 V DC
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 6,2 mm +0,1 mm
Hoogte: 105,8 mm
Diepte: 100 mm (incl. draagrail 7,5 mm)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Effectrichting: Line-line & line-signaal Ground/Shield & optioneel signaal Ground/Shield-Earth Ground
Hoogste permanente spanning UC: 30 V DC;21 V AC
Nominale stroom: 5 A (55 °C)
Werkende werkzame stroom IC bij UC: ≤ 5 µA
Beschermingslijmstroom IPE: ≤ 1 µA
Totale lekstroom ITotal (8/20) µs: 10 kA
Beschermingsniveau omhoog (ader-ader): ≤ 68 V (C1 - 1 kV / 500 A);≤ 50 V (C3 - 100 A);≤ 50 V (C3 - 25 A)
Beschermingsniveau omhoog (Ader-aarde): ≤ 700 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
Capaciteit (ader-ader): type. 30 PF
Capaciteit (Ader-aarde): type. 30 PF
Weerstand per pad: < 0,1 Ω
Vereiste voorzekering maximaal: 5 A (F)
Schokbestendigheid (ader-aarde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;D1 - 500 A.
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 4000 m (amsl)
Normen/bepalingen: En IEC 60079-7
Opmerking: 2015 + A1:2018
Montagemethode: Draagrail: TH 35 - 7,5 mm
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PBT
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Nominale lekstroom in (8/20) µs (aarde van de ader): 5 kA
Pulse-lekstroom Iimp (10/350) µs (Ader-aarde): 0,5 kA
Responsietijd ta (Ader-aarde): ≤ 100 ns
Kleur (stekker): Lichtgrijs (RAL 7035)
Kleur (basiselement): Grijs (RAL 7042)
Tijd voor het terugstellen van de puls (Ader-aarde): ≤ 500 ms
EN 61643-21: EN 61643-21
Nominale lekstroom in (8/20) µs (ader-ader): 0,5 kA
Responsietijd ta (ader-ader): ≤ 1 ns
Invuldemping AE, sym.: type. 0,3 dB (≤ 12 MHz / 150 Ω)
Grensfrequentie fg (3 dB), sym. In het 150 Ω-systeem: type. 60 MHz
Schokbestendigheid (ader-ader): C1 - 1 kV / 500 A;C3 - 100 A.
Pulsrezettijd (ader-ader): ≤ 30 ms
Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4A
Maximale ingangsstroom: 5 A (55 °C)
Maximale ingangsspanning: 30 V DC

Soortnaam: Overspanningsbeveiliging

Lekstroom: 10 kA

Uitvoering: DIN-railmodule tweedelig insteekbaar

: IP20

Fabrikantnr.: 1061383

Afm.: (b x h x d) 6.2 x 105.8 x 100 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Diepte: 100 mm

Ex Zone: 2

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspanningsbeveiliging 10 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspanningsbeveiliging 10 kA 1 stuk(s)

Omschrijving

Overspanningsbeveiliging, bestaande uit veiligheidsstekker en basiselement, met geïntegreerde statusweergave voor een 3-draads potentiaalvrij werkende signaalkring met Hohem nominale stroom, EX e-goedkeuring voor zone 2, HARD-compatibel. In veiligheidscirkels tot SIL 3 te gebruiken.
