Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Combi-afleider 20 kA 1 stuk(s) kopen ? Conrad Electronic

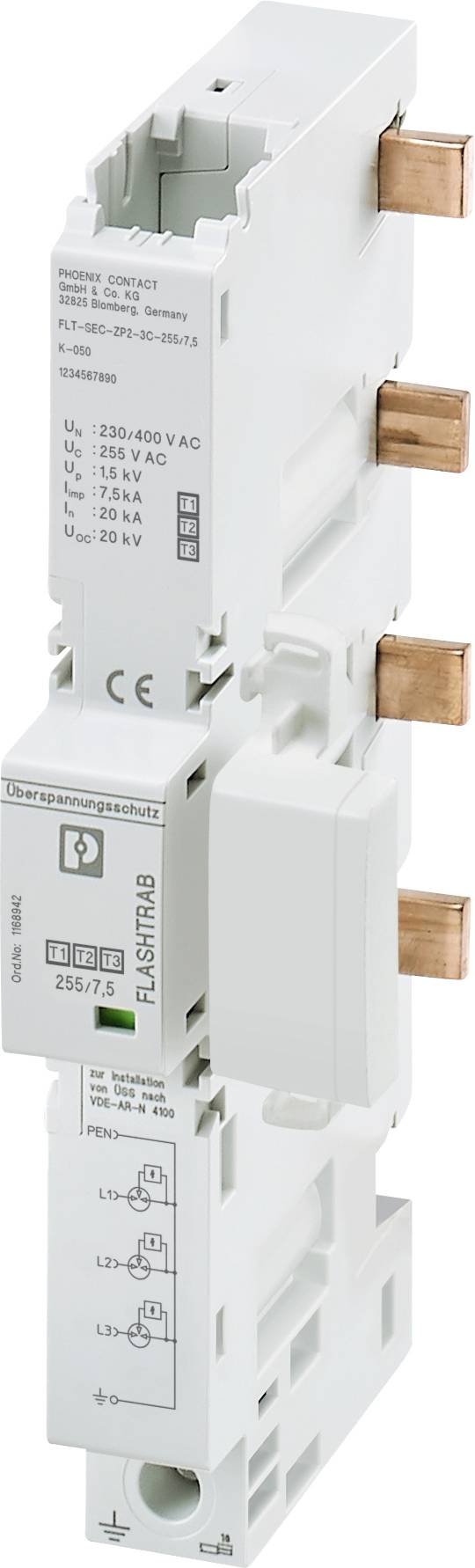

Een module voor beschermingstechniek met labels en kopercomponenten. Het toont elektrische parameters en symbolen voor aansluiting en veiligheid.

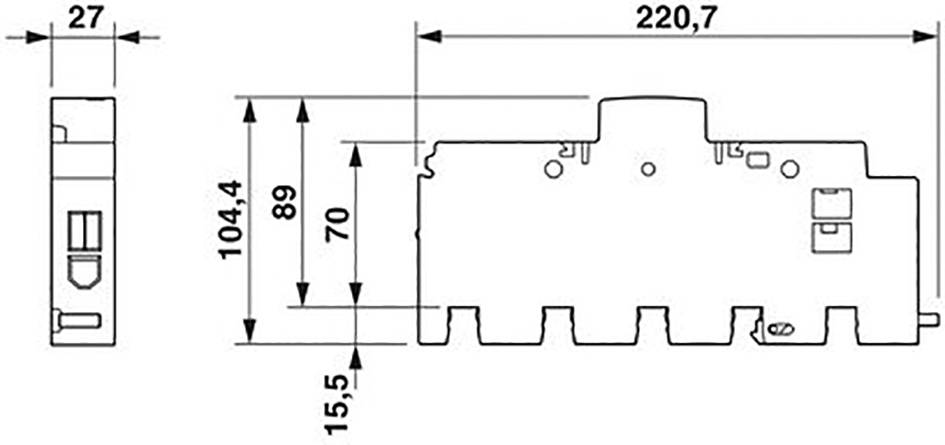

Technische tekening van een onderdeel met afmetingen: breedte 220,7 mm, hoogte 104,4 mm, diepte 27 mm. Details en afstanden aangegeven.

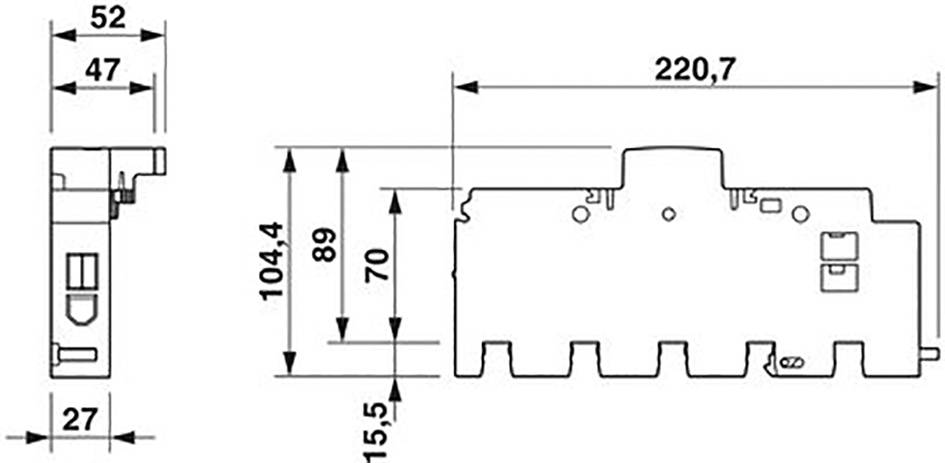

Technische tekening van een mechanisch onderdeel met maateenheden in millimeters. Toont voor- en zijaanzicht met nauwkeurige afmetingen.

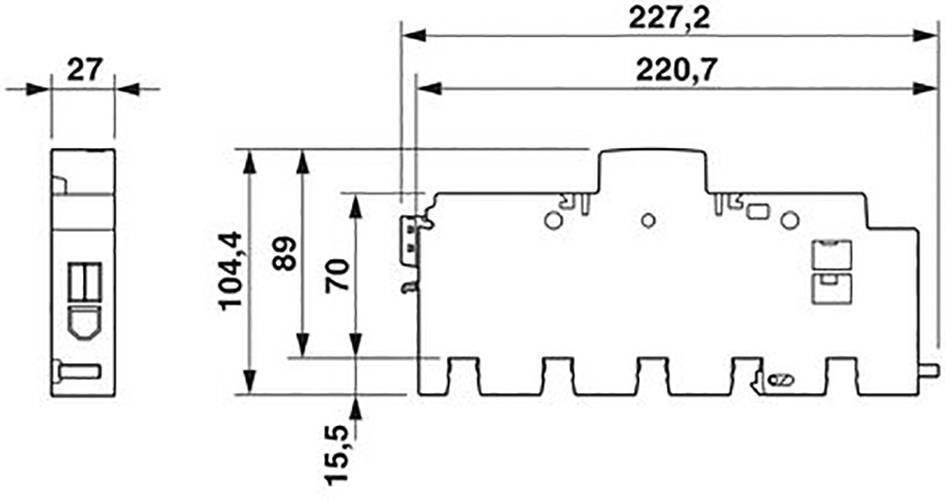

Technische tekening van een elektronisch onderdeel met afmetingen: breedte 227,2 mm, hoogte 104,4 mm en diepte 27 mm.

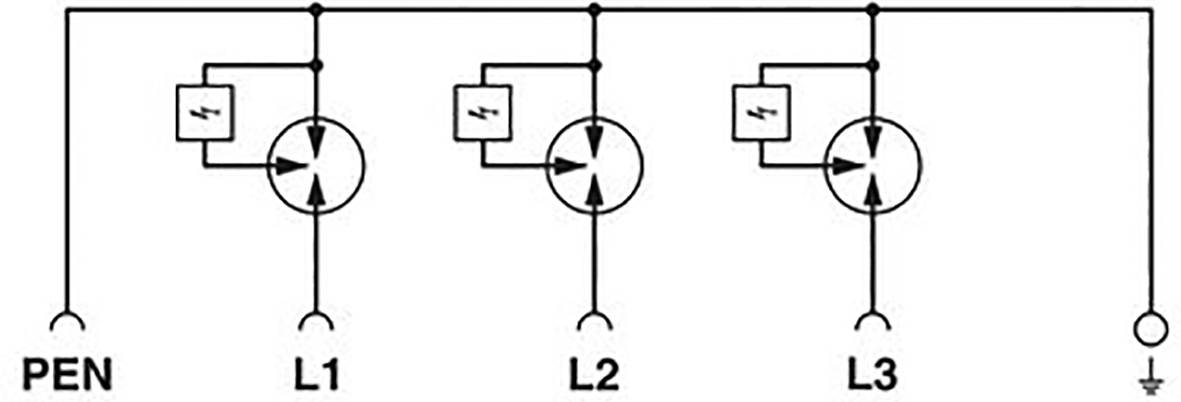

Schakelschema van een driefarsen meetopstelling: Drie fasen L1, L2, L3 verbonden met stroom- en spanningstransformatoren. PEN-geleider weergegeven.

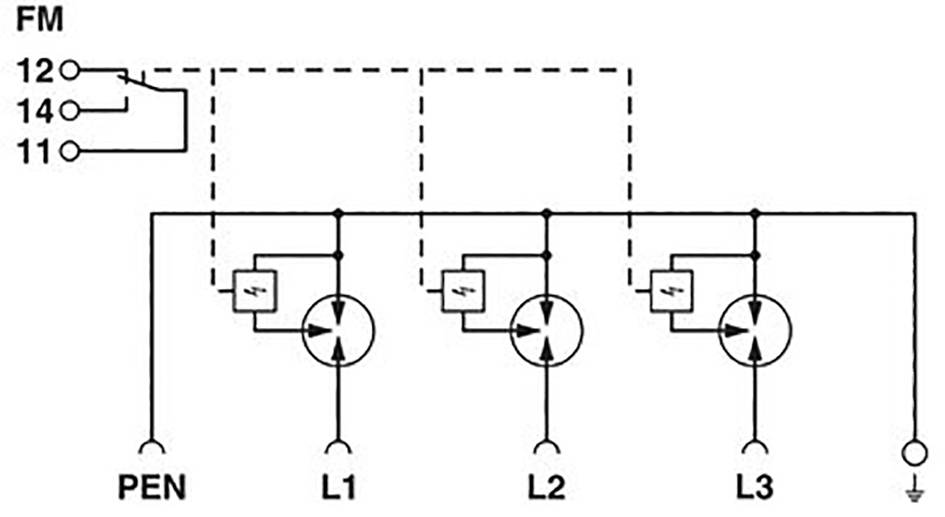

Schakelschema van een elektrische stroomkring met drie achtereenvolgend geschakelde gloeilampen (L1, L2, L3) en een aardingssymbool.

1/6

Datasheet (PDF)

Leverbaar do. 8 okt.

Aantal

Stuk(s)

Totaal (€ 169,41 / Stuk)

€ 169,41

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Beveiligingscircuits: L-PEN
Deeleenheid: 1,5 TE
Montagemethode: verzamelrail 40 mm
Materiaal behuizing: PA 6.6
Verontreinigingsgraad: 2
Brandbaarheidsklasse conform UL 94: V-0
Model: verzamelrailmodule eendelig
Aantal polen: 3
Melding overspanningsbeveiliging defect: visueel, melding op afstand via optionele module
Hoogste permanente spanning UC: 255 V/AC
Kortsluitvastheid ISCCR: 25 kA
Maximale voorzekering bij aftakking: 160 A (gG)
Aansluitmethode: schroefaansluiting
Schroefdraad: M6

Soortnaam: Combi-afleider

Lekstroom: 20 kA

Nominale spanning: 240 V/AC
415 V/AC

Bedrijfstemperatuur: -40 tot +80 °C °C

: IP20

Fabrikantnr.: 1168942

Kleur (specifiek): Lichtgrijs

Normen: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Afm.: (b x h x d) 27 x 222.7 x 104.4 mm

Breedte: 27 mm

Hoogte: 222.7 mm

Diepte: 104.4 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Combi-afleider 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Combi-afleider 20 kA 1 stuk(s)

Omschrijving

Uw voordelen:
Universeel gebruik – past onafhankelijk van de fabrikant in elke meterkast dankzij de smalle bouwbreedte van slechts 27 mm
Installatie in de hoofdverdeelinrichting mogelijk dankzij conformiteit met toepassingsvoorschrift VDE-AR-N 4100, bevestigd door VDE-goedkeuring
Montage veilig en zonder gereedschap door universele bevestiging op rails van 5 en 10 mm dik
Integratie in gebouwenbeheersystemen met optionele telecommodule

Bliksemafleider, conform type 1/Class I, voor 3-fasige voedingsspanningsnetten, met gecombineerd gelegde N en PE (L1, L2, L3, PEN). Geschikt voor potentiaalvereffening in installaties zonder externe bliksembeveiliging met en zonder toevoer via bovengrondse leidingen. Voor montage op verzamelrailsystemen van 40 mm.
