Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Overspanningsbeveiliging 1 stuk(s) kopen ? Conrad Electronic

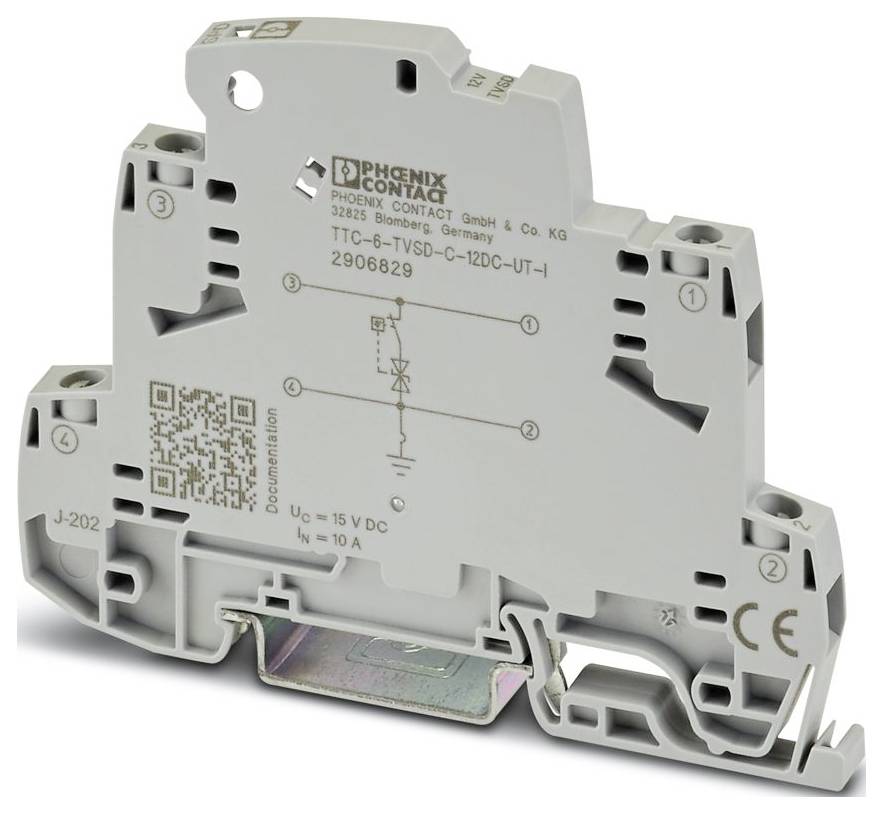

'Phoenix Contact TTC-6-TSD-C-12DC-UT-1' apparaat, een overspanningsbeheersingsmodule met geëtiketteerde spanningsspecificaties en QR-code voor gegevenstoegang.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 22 sep.

6 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 12,39 / Stuk)

€ 12,39

excl. btw

Slechts 6 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Productfamilie: TERMITRAB compleet
IEC-TESTKLASSE: C1;C3
Model: montagerailmodule eendelig
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 12 V DC
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 6,2 mm
Hoogte: 92 mm
Diepte: 69,5 mm (incl. draagrail 7,5 mm)
Kleur: Grijs (RAL 7042)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Ja
Werkingsrichting: Lijnaarde
Hoogste permanente spanning UC: 15 V DC;10 V AC
Nominale stroom: 10 A (60 °C)
Werkende werkzame stroom IC bij UC: ≤ 5 µA
Beschermingsniveau omhoog (Ader-aarde): ≤ 25 V (C1 - 0,6 kV / 300 A);≤ 22 V (C3 - 25 A);≤ 25 V (C3 - 60 A)
Capaciteit (Ader aarde): 2 NF
Weerstand per pad: ≤ 100 mΩ
Schokbestendigheid (Ader-aarde): C1 - 0,6 kV / 300 A;C3 - 60 A.
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (met einddeksel)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 4000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montagemethode: draagrail: 35 mm
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PBT
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Nominale lekstroom in (8/20) µs (Ader aarde): 300 A.
Responsietijd ta (Ader-aarde): ≤ 1 ns
Invuldemping AE, asym.: type. 0,3 dB (≤ 340 kHz/150 Ω)
EN 61643-21: EN 61643-21
Grensfrequentie fg (3 dB), asym. (PE) in het 150 Ω-systeem: type. 1,1 MHz

Soortnaam: Overspanningsbeveiliging

Uitvoering: Draagrailmodule uit een stuk;

: IP20

Fabrikantnr.: 2906829

Afm.: (b x h x d) 6.2 x 92 x 69.5 mm

Breedte: 6.2 mm

Hoogte: 92 mm

Diepte: 69.5 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Overspanningsbeveiliging 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Overspanningsbeveiliging 1 stuk(s)

Omschrijving

Overspannings-fijnbescherming met geïntegreerde statusweergave voor een signaalader met geaarde referentiepotentiaal. In veiligheidscirkels tot SIL 3 te gebruiken.

De teksten voor dit artikel zijn automatisch vertaald.
