Name: Phoenix Contact AXL F AO8 XC 1F 2701237 Analoge module 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3579291
Availability: BackOrder

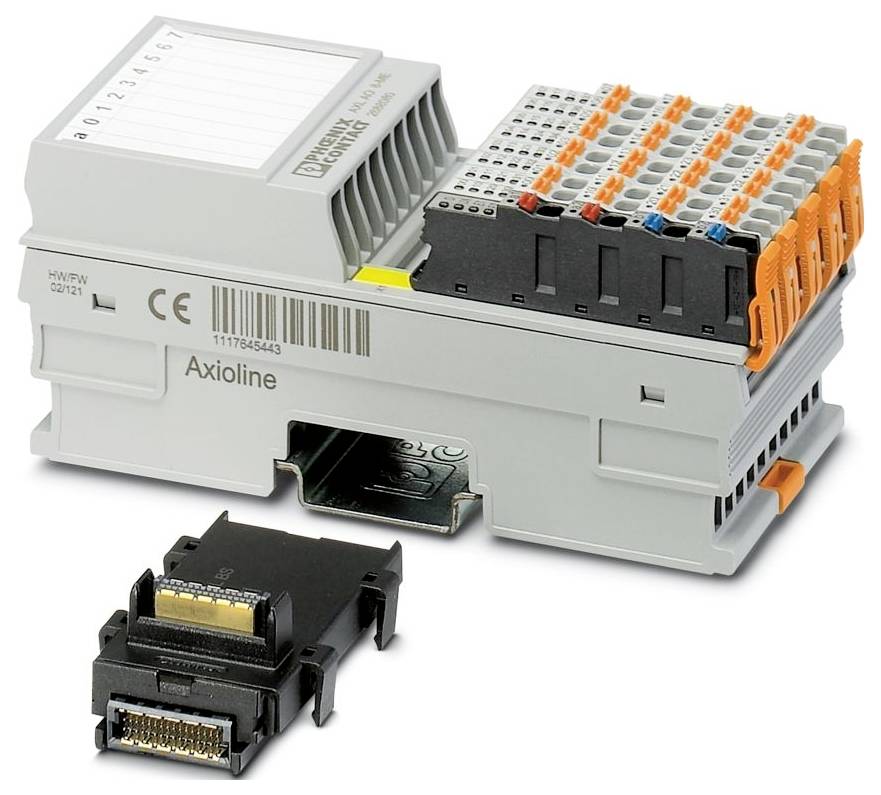

'Phoenix Contact Axioline' module met terminalverbindingen en labels, geplaatst op een basis. Aparte connector weergegeven aan de voorkant.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 20 nov.

Aantal

Stuk(s)

Totaal (€ 795,00 / Stuk)

€ 795,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productreeks: Axioline F
Model: Blokmodulair
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 53,6 mm
Hoogte: 126,1 mm
Diepte: 54 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (standaard);-40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in het gegevensblad.)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Aanwijzing aansluiting: Axioline F-stekker
Isoleerlengte: 8 mm
Inbouwpositie: Willekeurig (let op de temperatuurderating)
Overdrachtssnelheid: 100 Mbit/s
Maximaal verliesvermogen bij nominale voorwaarde: 6,3 W.
Duur van de test: 21 dagen
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 2
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekkers
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: Max. 235 mA (8 stroomkanalen, uitvoer 20 mA);type. 110 mA (8 spanningskanalen, uitvoer 10 V)
Printaansluiting: Printaansluiting
Temperatuur: 25 °C ± 1 K.
Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | tot HW 01: Ompoolbeveiligingsdiodeab HW 02: Parallelle diode | met externe beveiliging 5 A (alleen voor de inbedrijfstelling);beveiliging tegen transiënten | onderdrukkingsdiode
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Bijzondere eigenschappen: Extreme condities-variant
Belasting voor belasting/uitgang stroomuitgang: Tot 500 Ω
Aantal uitgangen: 8
Benaming uitgang: Analoge uitgangen
Stroom uitgangsignaal: 0 mA - 20 mA;4 mA ... 20 mA;-20 mA ... 20 mA
Uitgangssignaal spanning: 0 V ... 5 V;-5 V ... 5 V;0 V ... 10 V; -10 V ... 10 V
Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
Analoog: Analoog:
Voedingsspanning 24 V/DC
Aanwijzing voor de aansluittechniek: Afgeschermd, paarsgewijze getwist
Toegestane kabellengte: Max. 250 m (referentiegeleidingstype LiYCY (TP) n*2*0,5 mm²)
Belasting/belasting van de belasting spanningsuitgang: > 2 kΩ
Module: Module
Invoeradresruimte: 16 bytes
Uitvoeradresruimte: 16 bytes
Vereiste parametergegevens: 26 bytes
Behoefte aan configuratiegegevens: 7 bytes
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
Gegevensformaten: IB IL, S7-compatibel
Axioline F-lokale bus: Axioline F-lokale bus
Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
Potentialen: Voeding voor analoge modules (UA): Potentialen: Voeding voor analoge modules (UA)
Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
Axioline F-stekker: Axioline F-stekker
Test (schadelijk gas): Test (schadelijk gas)
Testnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
Luchtvochtigheid (relatief): 75% ±3%
Volume H2S (waterstofsulfide): 50 ppb
Volume-concentratie NO2 (stikstofdioxide): 1250 ppb
Volume-concentratie Cl2 (chloor): 10 ppb
Volumeconcentratie SO2 (zwaveldioxide): 300 ppb
D/A-omzettingstijd: 5 µs
Resolutie D/A-omvormer: 16 bits
Uitvoerwaarde: 16 bit (15 bit + voorteken)
Update procesgegevens: 300 µs
Testspanning: 5 V voeding van de lokale bus (UBus) / analoge uitgangen: 500 V AC, 50 Hz, 1 min.
Testspanning: 24 V voeding (randapparatuur) / analoge uitgangen: 500 V AC, 50 Hz, 1 min.
Testspanning: Analoge uitgangen / functionele aarding: 500 V AC, 50 Hz, 1 min.
Testspanning: 5 V voeding van lokale bus (UBus) / analoge uitgangen: 500 V AC, 50 Hz, 1 min.
Testspanning: 24 V voeding (randapparatuur) / analoge uitgangen: 500 V AC, 50 Hz, 1 min.

Soortnaam: Analoge module

Type: AXL F AO8 XC 1F

Analoge uitgangen (max.): 8

Aantal uitgangen (max.): 8

Aantal uitgangen: 8 x

Uitgangssignaal stroom: 0 mA ... 20 mA mA

Max. uitgangsstroom per kanaal: 20 mA

Uitgangssignaal spanning: 0 V ... 5 V V

Voedingsspanning: 24 V/DC
5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 53.6 mm

: IP20

Afm.: (l x b x h) 54 x 53.6 x 126.1 mm

Aansluittechniek: 2-aders

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 235 mA

Fabrikantnr.: 2701237

Uitvoering: bloksmodular

Montage: DIN-rail montage

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -40 °C

Diepte: 52.59 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analoge module 24 V/DC, 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analoge module 24 V/DC, 5 V/DC

Omschrijving

Axioline F, analoge uitvoermodule, analoge uitgangen: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, aansluittechniek: 2-draads, overdrachtssnelheid in lokale bus: 100 Mbit/s, extreme voorwaarden-variant, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekkers
