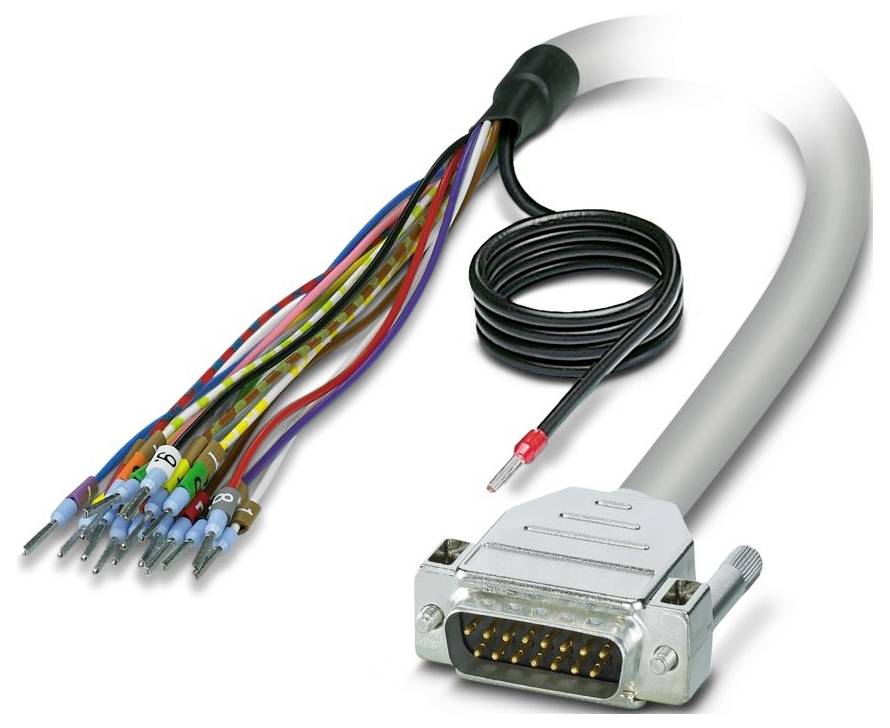

Afbeelding vergelijkbaar
Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/6,0M Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
6 m
Aansluiting
D-Sub male header
Totaal aantal polen
15
Fabrikantnr.
2926496
Datasheet (PDF)
Totaal (€ 80,98 / Stuk)
€ 80,98
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 15
- Aansluitmethode: D-sub male connector
- Schroefdraad: UNC 4-40
- Aandraaimoment: 0,2 Nm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking: De aders zijn gelabeld en voorzien van adereindhulzen. De schermkabel is naar een afzonderlijk kabeluiteinde uitgevoerd.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 7,90 mm ±0,5 mm
- Rastermaat: 2.74 mm
- Aansluiting volgens norm: IEC 60807-2;DIN 41652
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 6 m
- Kabeldoorsnede: 15x 0,25 mm²
- Lijnweerstand: ≤ 80 Ω/km (bij 20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (bij 20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: ja
- Type geleiding: 15X0.25 [PVC]
- Opbouw van de printplaat signaalkabel: 14x 0,15 mm
- Signaaldraad AWG: 24
- Aderdiameter inclusief isolatie: 1,2 mm ± 0,05 mm
- Kleinste buigradius, vast gelegd: 67 mm
- Kleinste buigradius, beweegbaar gelegd: 126 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 200
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Stroom (per pad): ≤ 2 A (in afgeronde toestand, zie derating)
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- Wit: D-SUB15 (1) = ()
- Bruin: D-SUB15 (2) = ()
- Groen: D-SUB15 (3) = ()
- Geel: D-SUB15 (4) = ()
- Grijs: D-SUB15 (5) = ()
- roze: D-SUB15 (6) = ()
- Blauw: D-SUB15 (7) = ()
- Rood: D-SUB15 (8) = ()
- zwart: D-SUB15 (9) = ()
- Striptlengte (mantel): 150 mm
- Violet: D-SUB15 (10) = ()
- Grijs-roze: D-SUB15 (11) = ()
- Rood-blauw: D-SUB15 (12) = ()
- Wit-groen: D-SUB15 (13) = ()
- Bruin-groen: D-SUB15 (14) = ()
- Wit-geel: D-SUB15 (15) = ()
- 15X0.25 [PVC]: 15X0.25 [PVC]
- Soortnaam
Verbindingskabel
- Kabellengte
6 m
- Aansluiting
D-Sub male header
- Totaal aantal polen
15
- Fabrikantnr.
2926496
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
15
- Type
CABLE-D-15SUB/M/OE/0,25/S/6,0M
6 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580198 Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/6,0M Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580198 Phoenix Contact CABLE-D-15SUB/M/OE/0,25/S/6,0M Kabel Inhoud: 1 stuk(s)
Omschrijving
Geconfectioneerde, afgeschermde ronde kabel; aansluiting 1: Afzonderlijke aders (15-polig) (de aders zijn gelabeld en voorzien van adereindhulzen. De schermkabel is uitgevoerd op een afzonderlijk kabeluiteinde.); aansluiting 2: D-sub male connector (1x 15-pins); kabellengte: 6 m.
