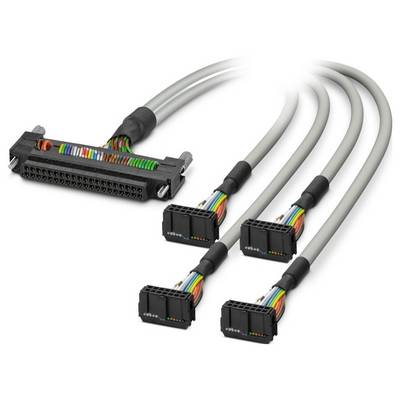

Afbeelding vergelijkbaar

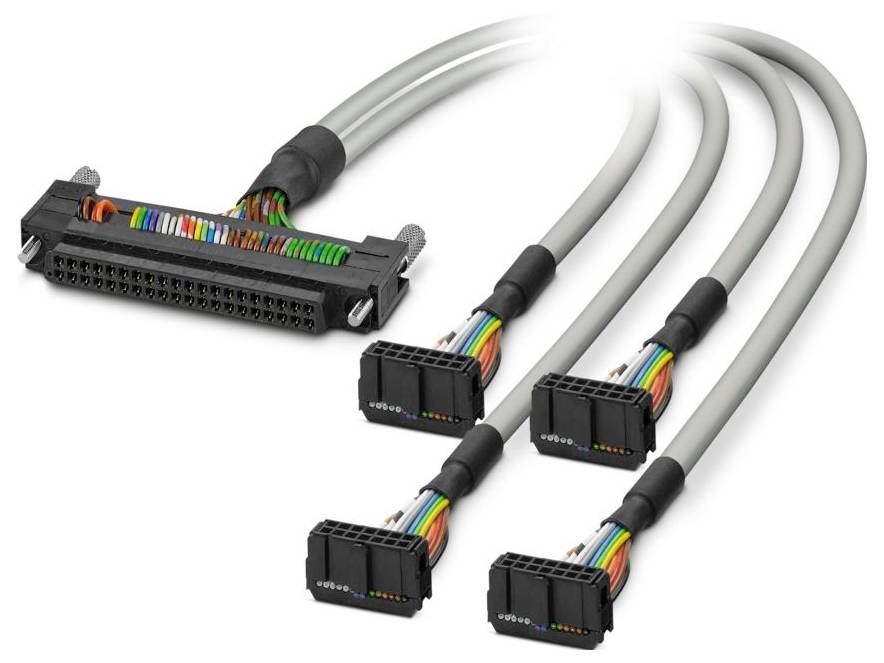

Afbeelding vergelijkbaar
Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
2 m
Aansluiting
IDC-FLK female header
Connector
Totaal aantal polen
10
Fabrikantnr.
2321732
Datasheet (PDF)
Aantal
Totaal (€ 144,62 / Stuk)
€ 144,62
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Model: FCN 367
- Aantal Polen: 14
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 6,10 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 2 m
- Kabeldoorsnede: 10x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: nee
- Type geleiding: 10X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 52 mm
- Kleinste buigradius, beweegbaar gelegd: 98 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 4
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde ronde kabel
- BIJPASSENDE I/O-KAART: BMX DDI 3202K;BMX DDI 6402K;BMX D0 3202K;BMX D0 6402K;BMX DDM 3202K
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- WIT: X1 (A1) = X5 (10)
- BRUIN: X1 (A6) = X5 (2)
- GROEN: X1 (A4) = X5 (6)
- GEEL: X1 (B4) = X5 (5)
- GRIJS: X1 (B1) = X5 (9)
- BLAUW: X1 (B3) = X5 (7)
- ROOD: X1 (B5) = X5 (3)
- ZWART: X1 (B6) = X5 (1)
- PAARS: X1 (A3) = X5 (8)
- ORANJE: X1 (A5) = X5 (4)
- Kabeluitvoering: Spliting-kabel voor vier modules
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- Ondersteunde besturing: Schneider Electric Modicon M340: Ondersteunde besturing: Schneider Electric Modicon M340
- 10X0.14 [PVC]: 10X0.14 [PVC]
- X1: X1
- X2 ... X5: X2 ... X5
- Soortnaam
Verbindingskabel
- Kabellengte
2 m
- Aansluiting
IDC-FLK female header
Connector
- Totaal aantal polen
10
- Fabrikantnr.
2321732
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
10
- Type
CABLE-FCN40/4X14/ 2,0M/M340
2 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579073 Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579073 Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
Omschrijving
GECONFECTIONEERDE RONDE KABEL; BESTURING: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX D0 6402K, BMX DDM 3202K); aansl. 1: Fujitsu-connector (1x 40-polig); aansl. 2: IDC/FLK female connector (4x 14-polig); kabellengte: 2 m.
