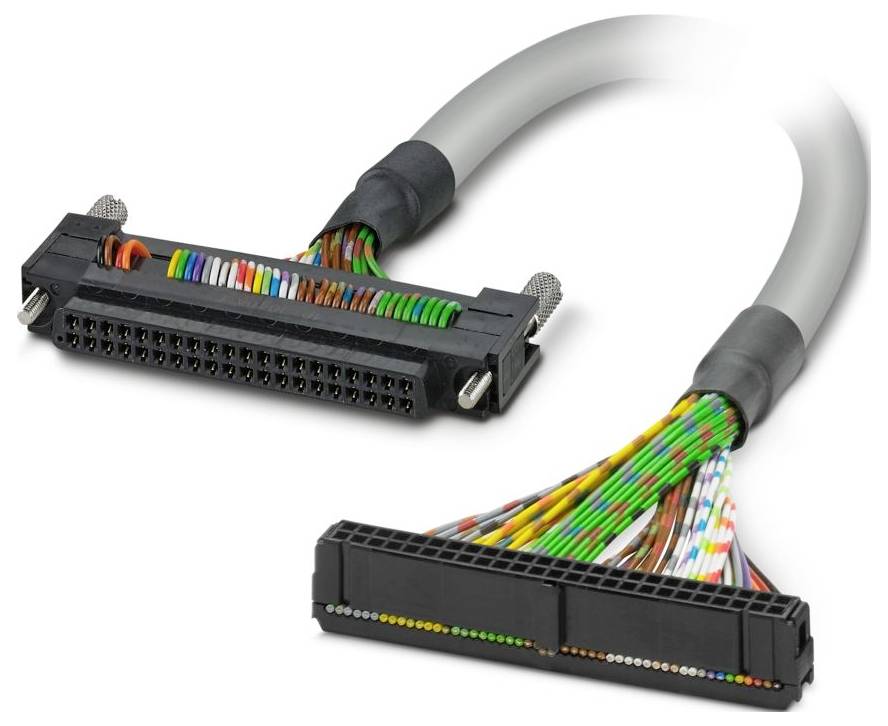

Afbeelding vergelijkbaar

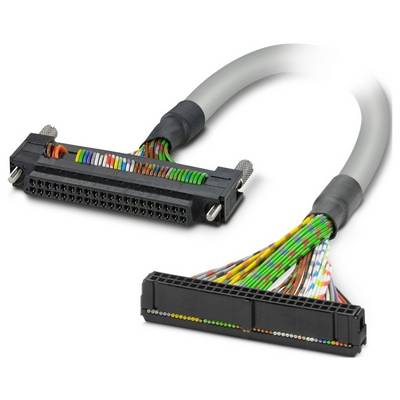

Afbeelding vergelijkbaar
Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
2 m
Aansluiting
IDC-FLK female header
Connector
Totaal aantal polen
40
Fabrikantnr.
2321651
Datasheet (PDF)
196 Stuk(s)
Aantal
Totaal (€ 86,77 / Stuk)
€ 86,77
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Model: FCN 367
- Aantal polen: 50
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 9,90 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 2 m
- Kabeldoorsnede: 40x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: nee
- Type geleiding: 40X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 82 mm
- Kleinste buigradius, beweegbaar gelegd: 155 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde ronde kabel
- BIJPASSENDE I/O-KAART: BMX DDI 3202K;BMX DDI 6402K;BMX D0 3202K;BMX D0 6402K;BMX DDM 3202K
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- Wit: Fujitsu40 (B5) = IDC/FLK50 (41)
- Bruin: Fujitsu40 (B1) = IDC/FLK50 (37)
- Groen: Fujitsu40 (B3) = IDC/FLK50 (45)
- Geel: Fujitsu40 (A3) = IDC/FLK50 (46)
- Grijs: Fujitsu40 (A5) = IDC/FLK50 (42)
- Blauw: Fujitsu40 (A4) = IDC/FLK50 (44)
- Rood: Fujitsu40 (A2) = IDC/FLK50 (35)
- zwart: Fujitsu40 (A1) = IDC/FLK50 (47)
- Paars: Fujitsu40 (B4) = IDC/FLK50 (43)
- Wit-groen: Fujitsu40 (B8) = IDC/FLK50 (31)
- Bruin-groen: Fujitsu40 (B12) = IDC/FLK50 (1)
- Wit-geel: Fujitsu40 (A8) = IDC/FLK50 (32)
- Geel-bruin: Fujitsu40 (B19) = IDC/FLK50 (5)
- Wit-grijs: Fujitsu40 (A10) = IDC/FLK50 (28)
- Wit-blauw: Fujitsu40 (A9) = IDC/FLK50 (30)
- Bruin-blauw: Fujitsu40 (A13) = IDC/FLK50 (22)
- Wit-rood: Fujitsu40 (A7) = IDC/FLK50 (34)
- Bruin-rood: Fujitsu40 (A11) = IDC/FLK50 (23)
- Wit-zwart: Fujitsu40 (A6) = IDC/FLK50 (40)
- Bruin-zwart: Fujitsu40 (B10) = IDC/FLK50 (27)
- Groen-blauw: Fujitsu40 (A17) = IDC/FLK50 (10)
- Groen-rood: Fujitsu40 (A16) = IDC/FLK50 (16)
- Geel-rood: Fujitsu40 (A20) = IDC/FLK50 (4)
- Groen-zwart: Fujitsu40 (A15) = IDC/FLK50 (18)
- Geel-zwart: Fujitsu40 (A19) = IDC/FLK50 (6)
- Wit-bruin: Fujitsu40 (B6) = IDC/FLK50 (39)
- Groen-bruin: Fujitsu40 (B15) = IDC/FLK50 (17)
- oranje: Fujitsu40 (B2) = IDC/FLK50 (25)
- Groen-wit: Fujitsu40 (B18) = IDC/FLK50 (7)
- Groen-oranje: Fujitsu40 (B16) = IDC/FLK50 (15)
- Kabeluitvoering: Kabel voor één module
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- Ondersteunde besturing: Schneider Electric Modicon M340: Ondersteunde besturing: Schneider Electric Modicon M340
- 40X0.14 [PVC]: 40X0.14 [PVC]
- Wit-oranje: Fujitsu40 (B7) = IDC/FLK50 (33)
- Wit-paars: Fujitsu40 (B9) = IDC/FLK50 (29)
- Bruin-oranje: Fujitsu40 (B11) = IDC/FLK50 (13)
- Bruin-geel: Fujitsu40 (A12) = IDC/FLK50 (11)
- Bruin-paars: Fujitsu40 (B13) = IDC/FLK50 (21)
- Bruin-grijs: Fujitsu40 (A14) = IDC/FLK50 (20)
- Bruin-wit: Fujitsu40 (B14) = IDC/FLK50 (19)
- Groen-paars: Fujitsu40 (B17) = IDC/FLK50 (9)
- Groen-grijs: Fujitsu40 (A18) = IDC/FLK50 (8)
- Geel-oranje: Fujitsu40 (B20) = IDC/FLK50 (3)
- Soortnaam
Verbindingskabel
- Kabellengte
2 m
- Aansluiting
IDC-FLK female header
Connector
- Totaal aantal polen
40
- Fabrikantnr.
2321651
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
40
- Type
CABLE-FCN40/1X50/ 2,0M/M340
2 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579048 Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579048 Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 Kabel Inhoud: 1 stuk(s)
Omschrijving
GECONFECTIONEERDE RONDE KABEL; BESTURING: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX D0 6402K, BMX DDM 3202K); aansl. 1: Fujitsu-connector (1x 40-polig); aansl. 2: IDC/FLK female connector (1x 50-polig); kabellengte: 2 m.
