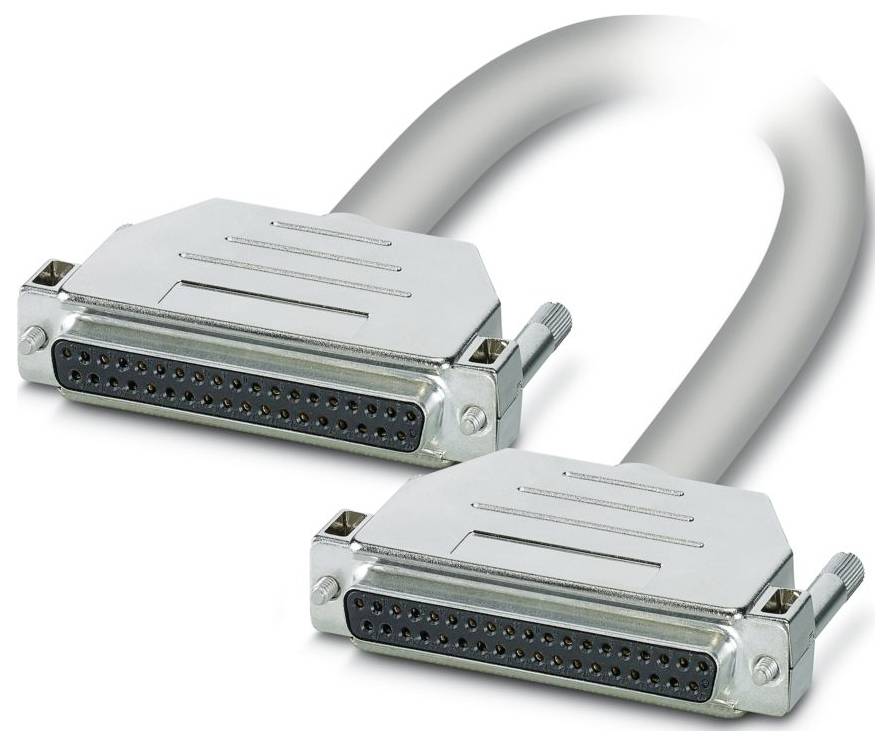

Phoenix Contact CABLE-D37SUB/B/B/1500/KONFEK/S Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
15 m
Aansluiting
D-Sub female header
Totaal aantal polen
37
Fabrikantnr.
2900763
Datasheet (PDF)
77 Stuk(s)
Aantal
Totaal (€ 247,11 / Stuk)
€ 247,11
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 37
- Aansluitmethode: D-sub female connector
- Schroefdraad: UNC 4-40
- Aandraaimoment: 0,2 Nm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 10,80 mm ±0,5 mm
- Rastermaat: 2.77 mm
- Aansluiting volgens norm: IEC 60807-2;DIN 41652
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 15 m
- Kabeldoorsnede: 37x 0,25 mm²
- Lijnweerstand: ≤ 80 Ω/km (bij 20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (bij 20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: ja
- Type geleiding: 37X0.25 [PVC]
- Opbouw van de printplaat signaalkabel: 14x 0,15 mm
- Signaaldraad AWG: 24
- Aderdiameter inclusief isolatie: 1,2 mm ± 0,05 mm
- Kleinste buigradius, vast gelegd: 90 mm
- Kleinste buigradius, beweegbaar gelegd: 170 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 200
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Stroom (per pad): ≤ 2 A (in afgeronde toestand, zie derating)
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- WIT: D-SUB37 (1) = D-SUB37 (1)
- BRUIN: D-SUB37 (2) = D-SUB37 (2)
- GROEN: D-SUB37 (3) = D-SUB37 (3)
- GEEL: D-SUB37 (4) = D-SUB37 (4)
- GRIJS: D-SUB37 (5) = D-SUB37 (5)
- ROZE: D-SUB37 (6) = D-SUB37 (6)
- BLAUW: D-SUB37 (7) = D-SUB37 (7)
- ROOD: D-SUB37 (8) = D-SUB37 (8)
- ZWART: D-SUB37 (9) = D-SUB37 (9)
- VIOLET: D-SUB37 (10) = D-SUB37 (10)
- Grijs-roze: D-SUB37 (11) = D-SUB37 (11)
- Rood-blauw: D-SUB37 (12) = D-SUB37 (12)
- Wit-groen: D-SUB37 (13) = D-SUB37 (13)
- Bruin-groen: D-SUB37 (14) = D-SUB37 (14)
- Wit-geel: D-SUB37 (15) = D-SUB37 (15)
- Geel-bruin: D-SUB37 (16) = D-SUB37 (16)
- Wit-grijs: D-SUB37 (17) = D-SUB37 (17)
- Grijs/bruin: D-SUB37 (18) = D-SUB37 (18)
- Wit-roze: D-SUB37 (19) = D-SUB37 (19)
- roze/bruin: D-SUB37 (20) = D-SUB37 (20)
- Wit-blauw: D-SUB37 (21) = D-SUB37 (21)
- Bruin-blauw: D-SUB37 (22) = D-SUB37 (22)
- Wit-rood: D-SUB37 (23) = D-SUB37 (23)
- Bruin-rood: D-SUB37 (24) = D-SUB37 (24)
- Wit-zwart: D-SUB37 (25) = D-SUB37 (25)
- Bruin-zwart: D-SUB37 (26) = D-SUB37 (26)
- Grijs/groen: D-SUB37 (27) = D-SUB37 (27)
- Geel/grijs: D-SUB37 (28) = D-SUB37 (28)
- roze-groen: D-SUB37 (29) = D-SUB37 (29)
- Geel-roze: D-SUB37 (30) = D-SUB37 (30)
- Groen-blauw: D-SUB37 (31) = D-SUB37 (31)
- Geel-blauw: D-SUB37 (32) = D-SUB37 (32)
- Groen-rood: D-SUB37 (33) = D-SUB37 (33)
- Geel-rood: D-SUB37 (34) = D-SUB37 (34)
- Groen/zwart: D-SUB37 (35) = D-SUB37 (35)
- Geel-zwart: D-SUB37 (36) = D-SUB37 (36)
- Grijs/blauw: D-SUB37 (37) = D-SUB37 (37)
- 37X0.25 [PVC]: 37X0.25 [PVC]
- Soortnaam
Verbindingskabel
- Kabellengte
15 m
- Aansluiting
D-Sub female header
- Totaal aantal polen
37
- Fabrikantnr.
2900763
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
37
- Type
CABLE-D37SUB/B/B/1500/KONFEK/S
15 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579712 Phoenix Contact CABLE-D37SUB/B/B/1500/KONFEK/S Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579712 Phoenix Contact CABLE-D37SUB/B/B/1500/KONFEK/S Kabel Inhoud: 1 stuk(s)
Omschrijving
Kant-en-klare, afgeschermde ronde kabel; aansluiting 1: D-sub female connector (1x 37-polig); aansluiting 2: D-sub female connector (1x 37-polig); kabellengte: 15 m.
