Name: Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/0,5M Kabel Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 3580302
Availability: SoldOut

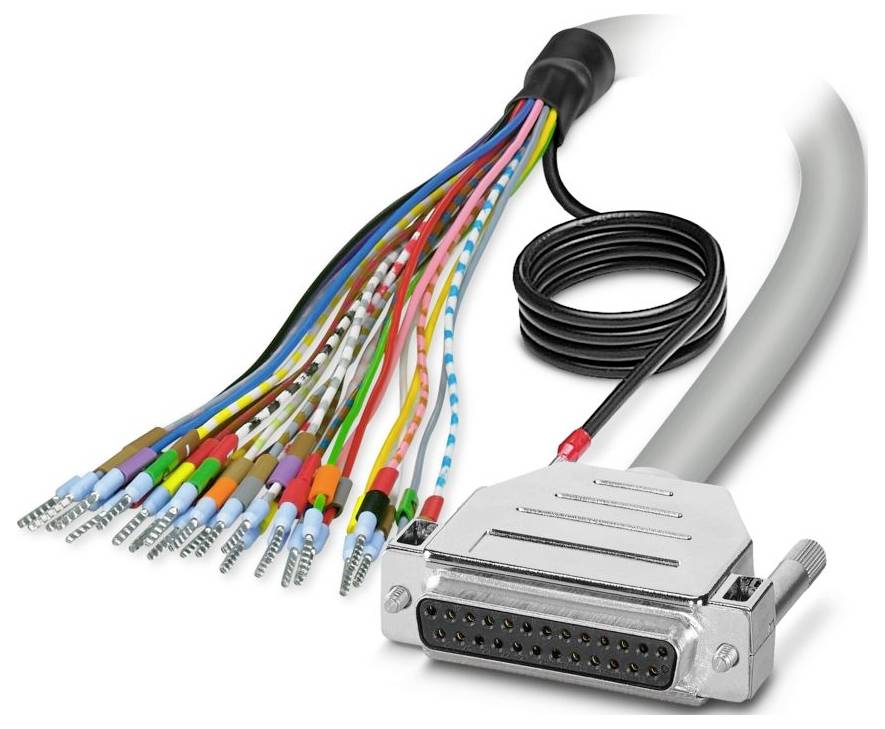

Een multicokeurig draadkabel met meerdere aansluitingen bevestigd aan een 25-pins metalen connector, gebruikt voor complexe elektrische verbindingen.

Afbeelding vergelijkbaar

Soortnaam

Verbindingskabel

Kabellengte

0.5 m

Aansluiting

D-Sub female header

Totaal aantal polen

Fabrikantnr.

2926153

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 67,76 / Stuk)

€ 67,76

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal polen: 25
Aansluitmethode: D-sub female connector
Schroefdraad: UNC 4-40
Aandraaimoment: 0,2 Nm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Opmerking: De aders zijn gelabeld en voorzien van adereindhulzen. De schermkabel is naar een afzonderlijk kabeluiteinde uitgevoerd.
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Buitendiameter kabel: 9,80 mm ±0,5 mm
Rastermaat: 2.77 mm
Aansluiting volgens norm: IEC 60807-2;DIN 41652
Buitenmantel, materiaal: Semi-Rigid PVC
Materiaal geleider: Blanke Cu-draad
Kabellengte: 0.5 m
Kabeldoorsnede: 25x 0,25 mm²
Lijnweerstand: ≤ 80 Ω/km (bij 20 °C)
Buitenmantel, kleur: Grijs
Isolatieweerstand: ≥ 20 MΩ*km (bij 20 °C)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
UL AWM stijl: 2464/1061
Afgeschermd: ja
Type geleiding: 25X0.25 [PVC]
Opbouw van de printplaat signaalkabel: 14x 0,15 mm
Signaaldraad AWG: 24
Aderdiameter inclusief isolatie: 1,2 mm ± 0,05 mm
Kleinste buigradius, vast gelegd: 82 mm
Kleinste buigradius, beweegbaar gelegd: 155 mm
Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
Aantal aansluitingen: 1
Nominale bedrijfsmodus: 100 % ED
Insteekcycli: > 200
Aansl. 1: Aansl. 1
Aansl. 2: Aansl. 2
Halogeenvrij: nee
Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
BEDRIJFSSPANNING (AC): ≤ 30 V AC
BEDRIJFSSPANNING (DC): ≤ 60 V DC
Stroom (per pad): ≤ 2 A (in afgeronde toestand, zie derating)
Kleurcode: Enkele ader: Kleurcode: Enkele ader
Wit: D-SUB25 (1) = ()
Bruin: D-SUB25 (2) = ()
Groen: D-SUB25 (3) = ()
Geel: D-SUB25 (4) = ()
Grijs: D-SUB25 (5) = ()
roze: D-SUB25 (6) = ()
Blauw: D-SUB25 (7) = ()
Rood: D-SUB25 (8) = ()
zwart: D-SUB25 (9) = ()
Striptlengte (mantel): 150 mm
Violet: D-SUB25 (10) = ()
Grijs-roze: D-SUB25 (11) = ()
Rood/blauw: D-SUB25 (12) = ()
Wit-groen: D-SUB25 (13) = ()
Bruin-groen: D-SUB25 (14) = ()
Wit-geel: D-SUB25 (15) = ()
Geel/bruin: D-SUB25 (16) = ()
Wit-grijs: D-SUB25 (17) = ()
Grijs/bruin: D-SUB25 (18) = ()
Wit-roze: D-SUB25 (19) = ()
roze/bruin: D-SUB25 (20) = ()
Wit-blauw: D-SUB25 (21) = ()
Bruin-blauw: D-SUB25 (22) = ()
Wit-rood: D-SUB25 (23) = ()
Bruin-rood: D-SUB25 (24) = ()
Wit-zwart: D-SUB25 (25) = ()
25X0.25 [PVC]: 25X0.25 [PVC]

Soortnaam: Verbindingskabel

Kabellengte: 0.5 m

Aansluiting: D-Sub female header

Totaal aantal polen: 25

Fabrikantnr.: 2926153

Inhoud: 1 stuk(s)

Materiaal: PVC

Aantal polen: 25

Type: CABLE-D-25SUB/F/OE/0,25/S/0,5M

: 0.5 m

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580302 Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/0,5M Kabel Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580302 Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/0,5M Kabel Inhoud: 1 stuk(s)

Omschrijving

Geconfectioneerde, afgeschermde ronde kabel; aansluiting 1: Afzonderlijke aders (25-polig) (de aders zijn gelabeld en voorzien van adereindhulzen. De schermkabel is uitgevoerd op een afzonderlijk kabeluiteinde.); aansluiting 2: D-sub female connector (1x 25-polig); kabellengte: 0,5 m.
