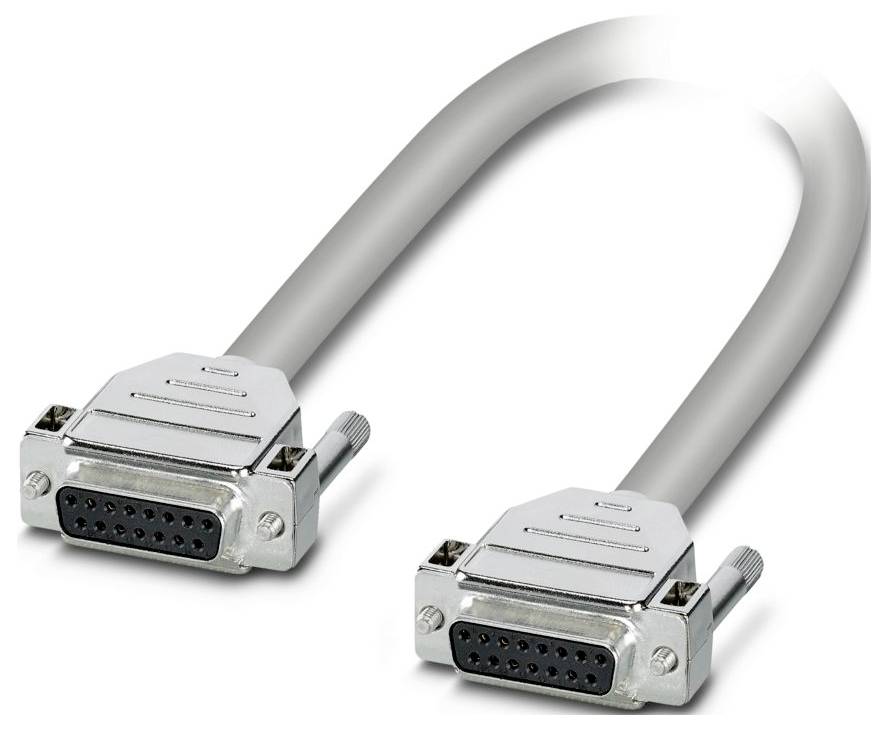

Afbeelding vergelijkbaar
Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
2 m
Aansluiting
D-Sub female header
Totaal aantal polen
15
Fabrikantnr.
2305457
Datasheet (PDF)
Totaal (€ 59,50 / Stuk)
€ 59,50
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 15
- Aansluitmethode: D-sub female connector
- Schroefdraad: UNC 4-40
- Aandraaimoment: 0,2 Nm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 7,90 mm ±0,5 mm
- Rastermaat: 2.74 mm
- Aansluiting volgens norm: IEC 60807-2;DIN 41652
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 2 m
- Kabeldoorsnede: 15x 0,25 mm²
- Lijnweerstand: ≤ 80 Ω/km (bij 20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (bij 20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: ja
- Type geleiding: 15X0.25 [PVC]
- Opbouw van de printplaat signaalkabel: 14x 0,15 mm
- Signaaldraad AWG: 24
- Aderdiameter inclusief isolatie: 1,2 mm ± 0,05 mm
- Kleinste buigradius, vast gelegd: 67 mm
- Kleinste buigradius, beweegbaar gelegd: 126 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 200
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Stroom (per pad): ≤ 2 A (in afgeronde toestand, zie derating)
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- WIT: D-SUB15 (1) = D-SUB15 (1)
- BRUIN: D-SUB15 (2) = D-SUB15 (2)
- GROEN: D-SUB15 (3) = D-SUB15 (3)
- GEEL: D-SUB15 (4) = D-SUB15 (4)
- GRIJS: D-SUB15 (5) = D-SUB15 (5)
- ROZE: D-SUB15 (6) = D-SUB15 (6)
- BLAUW: D-SUB15 (7) = D-SUB15 (7)
- ROOD: D-SUB15 (8) = D-SUB15 (8)
- ZWART: D-SUB15 (9) = D-SUB15 (9)
- VIOLET: D-SUB15 (10) = D-SUB15 (10)
- Grijs-roze: D-SUB15 (11) = D-SUB15 (11)
- Rood-blauw: D-SUB15 (12) = D-SUB15 (12)
- Wit-groen: D-SUB15 (13) = D-SUB15 (13)
- Bruin-groen: D-SUB15 (14) = D-SUB15 (14)
- Wit-geel: D-SUB15 (15) = D-SUB15 (15)
- 15X0.25 [PVC]: 15X0.25 [PVC]
- Kabeluitvoering: Kabel voor één module
- Soortnaam
Verbindingskabel
- Kabellengte
2 m
- Aansluiting
D-Sub female header
- Totaal aantal polen
15
- Fabrikantnr.
2305457
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
15
- Type
CABLE-D15SUB/B/B/200/KONFEK/S
2 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3578981 Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3578981 Phoenix Contact CABLE-D15SUB/B/B/200/KONFEK/S Kabel Inhoud: 1 stuk(s)
Omschrijving
Kant-en-klare, afgeschermde ronde kabel; aansluiting 1: D-sub female connector (1x 15-polig); aansluiting 2: D-sub female connector (1x 15-polig); kabellengte: 2 m.
