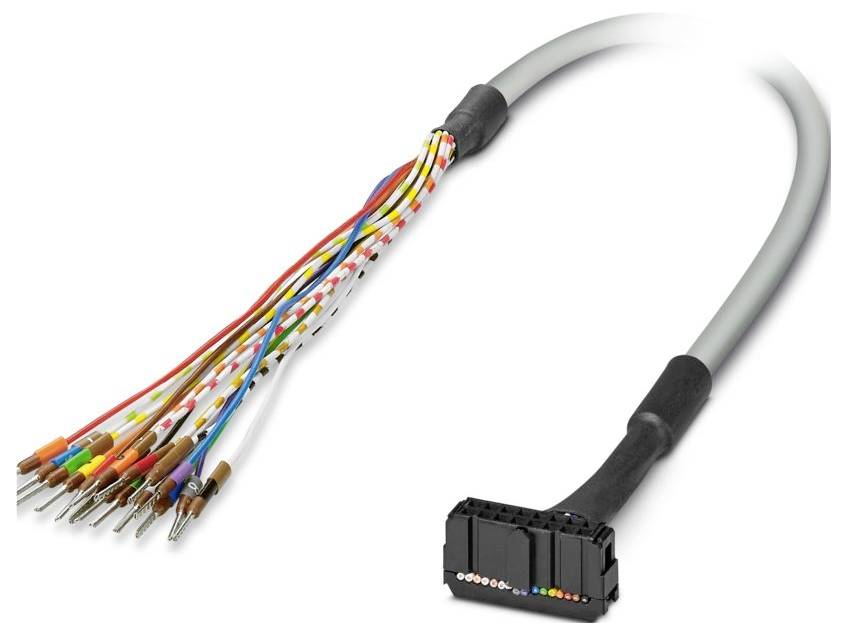

Afbeelding vergelijkbaar
Phoenix Contact CABLE-FLK16/OE/0,14/ 3,0M Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
3 m
Aansluiting
IDC-FLK female header
Totaal aantal polen
16
Fabrikantnr.
2318172
Datasheet (PDF)
Totaal (€ 36,36 / Stuk)
€ 42,97
-15 %
€ 36,36
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 16
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking: De aders zijn gelabeld en voorzien van adereindhulzen
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 6,80 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 3 m
- Kabeldoorsnede: 16x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: nee
- Type geleiding: 16X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 58 mm
- Kleinste buigradius, beweegbaar gelegd: 108 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde ronde kabel
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- Wit: IDC/FLK16 (10) = ()
- Bruin: IDC/FLK16 (2) = ()
- Groen: IDC/FLK16 (6) = ()
- Geel: IDC/FLK16 (5) = ()
- Grijs: IDC/FLK16 (9) = ()
- Blauw: IDC/FLK16 (7) = ()
- Rood: IDC/FLK16 (3) = ()
- zwart: IDC/FLK16 (1) = ()
- Striptlengte (mantel): 150 mm
- Paars: IDC/FLK16 (8) = ()
- Wit-groen: IDC/FLK16 (16) = ()
- Wit-geel: IDC/FLK16 (15) = ()
- Wit-rood: IDC/FLK16 (13) = ()
- Wit-zwart: IDC/FLK16 (11) = ()
- Wit-bruin: IDC/FLK16 (12) = ()
- oranje: IDC/FLK16 (4) = ()
- Kabeluitvoering: Kabel voor één module
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- Wit-oranje: IDC/FLK16 (14) = ()
- 16X0.14 [PVC]: 16X0.14 [PVC]
- Soortnaam
Verbindingskabel
- Kabellengte
3 m
- Aansluiting
IDC-FLK female header
- Totaal aantal polen
16
- Fabrikantnr.
2318172
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
16
- Type
CABLE-FLK16/OE/0,14/ 3,0M
3 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579271 Phoenix Contact CABLE-FLK16/OE/0,14/ 3,0M Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579271 Phoenix Contact CABLE-FLK16/OE/0,14/ 3,0M Kabel Inhoud: 1 stuk(s)
Omschrijving
Geconfectioneerde ronde kabel; aansluiting 1: Enkele aders (16-polig) (de aders zijn gelabeld en voorzien van adereindhulzen); aansluiting 2: IDC/FLK-female connector (1x 16-polig); kabellengte: 3 m.
