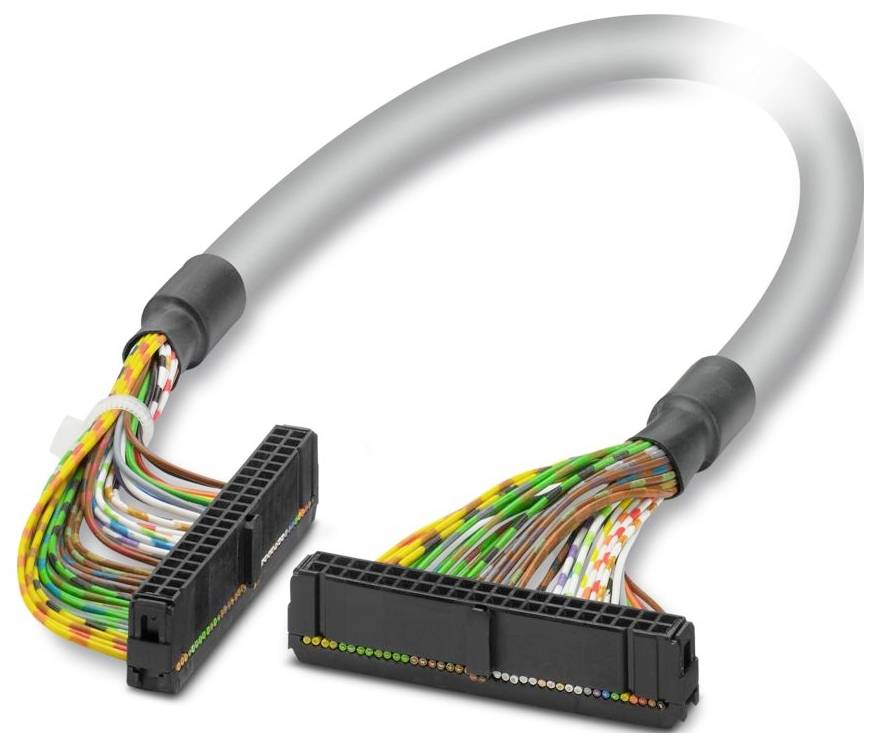

Afbeelding vergelijkbaar
Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
6 m
Aansluiting
IDC-FLK female header
Totaal aantal polen
40
Fabrikantnr.
2299589
Datasheet (PDF)
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 40
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 9,90 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 6 m
- Kabeldoorsnede: 40x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: nee
- Type geleiding: 40X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 82 mm
- Kleinste buigradius, beweegbaar gelegd: 155 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde ronde kabel
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- WIT: IDC/FLK40 (10) = IDC/FLK40 (10)
- BRUIN: IDC/FLK40 (2) = IDC/FLK40 (2)
- GROEN: IDC/FLK40 (6) = IDC/FLK40 (6)
- GEEL: IDC/FLK40 (5) = IDC/FLK40 (5)
- GRIJS: IDC/FLK40 (9) = IDC/FLK40 (9)
- BLAUW: IDC/FLK40 (7) = IDC/FLK40 (7)
- ROOD: IDC/FLK40 (3) = IDC/FLK40 (3)
- ZWART: IDC/FLK40 (1) = IDC/FLK40 (1)
- PAARS: IDC/FLK40 (8) = IDC/FLK40 (8)
- Wit-groen: IDC/FLK40 (16) = IDC/FLK40 (16)
- Bruin-groen: IDC/FLK40 (24) = IDC/FLK40 (24)
- Wit-geel: IDC/FLK40 (15) = IDC/FLK40 (15)
- Geel-bruin: IDC/FLK40 (38) = IDC/FLK40 (38)
- Wit-grijs: IDC/FLK40 (19) = IDC/FLK40 (19)
- Wit-blauw: IDC/FLK40 (17) = IDC/FLK40 (17)
- Bruin-blauw: IDC/FLK40 (25) = IDC/FLK40 (25)
- Wit-rood: IDC/FLK40 (13) = IDC/FLK40 (13)
- Bruin-rood: IDC/FLK40 (21) = IDC/FLK40 (21)
- Wit-zwart: IDC/FLK40 (11) = IDC/FLK40 (11)
- Bruin-zwart: IDC/FLK40 (20) = IDC/FLK40 (20)
- Groen-blauw: IDC/FLK40 (33) = IDC/FLK40 (33)
- Groen-rood: IDC/FLK40 (31) = IDC/FLK40 (31)
- Geel-rood: IDC/FLK40 (39) = IDC/FLK40 (39)
- Groen-zwart: IDC/FLK40 (29) = IDC/FLK40 (29)
- Geel-zwart: IDC/FLK40 (37) = IDC/FLK40 (37)
- Wit-bruin: IDC/FLK40 (12) = IDC/FLK40 (12)
- Groen-bruin: IDC/FLK40 (30) = IDC/FLK40 (30)
- ORANJE: IDC/FLK40 (4) = IDC/FLK40 (4)
- Groen-wit: IDC/FLK40 (36) = IDC/FLK40 (36)
- Groen-oranje: IDC/FLK40 (32) = IDC/FLK40 (32)
- Kabeluitvoering: Kabel voor één module
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- 40X0.14 [PVC]: 40X0.14 [PVC]
- Wit-oranje: IDC/FLK40 (14) = IDC/FLK40 (14)
- Wit-paars: IDC/FLK40 (18) = IDC/FLK40 (18)
- Bruin-oranje: IDC/FLK40 (22) = IDC/FLK40 (22)
- Bruin-geel: IDC/FLK40 (23) = IDC/FLK40 (23)
- Bruin-paars: IDC/FLK40 (26) = IDC/FLK40 (26)
- Bruin-grijs: IDC/FLK40 (27) = IDC/FLK40 (27)
- Bruin-wit: IDC/FLK40 (28) = IDC/FLK40 (28)
- Groen-paars: IDC/FLK40 (34) = IDC/FLK40 (34)
- Groen-grijs: IDC/FLK40 (35) = IDC/FLK40 (35)
- Geel-oranje: IDC/FLK40 (40) = IDC/FLK40 (40)
- Soortnaam
Verbindingskabel
- Kabellengte
6 m
- Aansluiting
IDC-FLK female header
- Totaal aantal polen
40
- Fabrikantnr.
2299589
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
40
- Type
FLK 40/EZ-DR/ 600/KONFEK
6 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3578972 Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3578972 Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK Kabel Inhoud: 1 stuk(s)
Omschrijving
Geconfectioneerde ronde kabel; aansluiting 1: IDC/FLK-female connector (1x 40-polig); aansluiting 2: IDC/FLK-female connector (1x 40-polig); kabellengte: 6 m.
