Name: Siemens 5SY41147 5SY4114-7 Zekeringautomaat 0.3 A
Brand: Siemens
SKU: 2757622

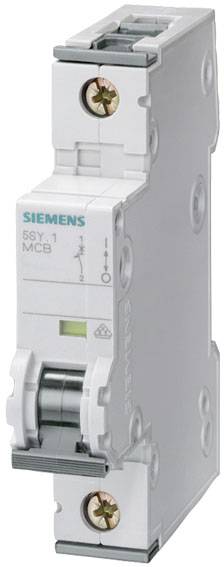

Vermogensschakelaar van Siemens, model 5SY MCB1, grijs, zijaanzicht.

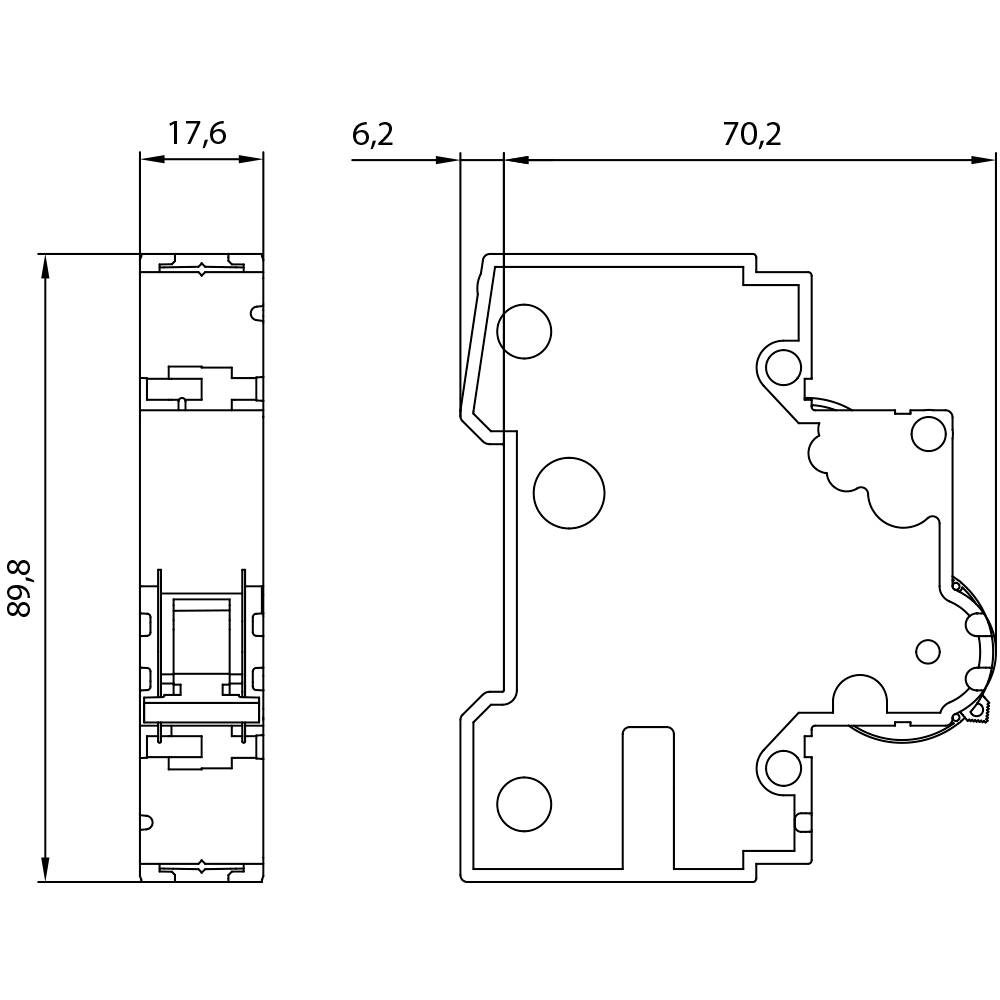

Technische tekening van een elektrisch onderdeel met afmetingen: 89,8 mm hoogte, 70,2 mm breedte, 17,6 mm diepte. Toont aansluitingen en montageplaatsen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Zekeringautomaat

Aantal polen

Uitschakelkarakteristiek

Nominale stroom (afgerond)

300 mA

Nominale spanning

230/400 V/AC

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

Installatieautomaat, 230/400 V, Icn: 10 kA, 1P, Icu: 35 kA, C-char, In: 0,3 A

Nominale stroom: 0.3 A
Uitschakelkarakteristiek: C
Aantal polen: 1

Technische specificaties

Aantal HP: 1
Aantal testcycli / voor milieucontrole: 6
Aanhaalmoment / bij schroefaansluiting / minimaal: 2,5 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 3,5 Nm
Uitvoering van het basistype: 5SY4
Bevestigingswijze: Snelbevestigingssysteem
Geschikt voor gebruik: Machinebouw/industrie
Inbouwpositie: willekeurig
Inbouwdiepte: 70 mm
Isolatiespanning / bij AC: 440 V.
Isolatiespanning / bij eenfasige werking / bij AC: 440 V.
Isolatiespanning / bij meerfasige werking / bij AC: 440 V.
Mechanische levensduur (schakelcycli) / typisch: 10.000
Aantal Polen / opmerking: 1P
Positie/netsnoer: Willekeurig
Productuitrusting / aanraakbeveiliging: Ja
Producteil / combiklem boven: Ja
Producteil / combiklem onder: Ja
Producteigenschappen/eigenschappen voor hoofdschakelaar conform en 60204-1: Ja
Producteigenschappen/halogeenvrij: Ja
Producteigenschap / verzegelbaar: Ja
Producteigenschap / siliconenvrij: Ja
Uitbreiding van het product / in te bouwen / extra voorzieningen: Ja
Schakelvermogen (Icu+): 35 kA
Schakelvermogen stroom / conform en 60898: 10 kA
Schakelvermogen stroom / conform IEC 60947-2: 35 kA
Schakelvermogen stroom / bij DC / conform IEC 60947-2: 15 kA
Beschermingsklasse IP: IP20, met aangesloten geleiders
Omgevingstemperatuur / tijdens gebruik / minimaal: -40 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: +70 °C
Vermogensverlies / bij nominale waarde stroom / bij AC / bij warme bedrijfstoestand / per pool: 0,9 W.
Vermogensverlies / maximaal: 0,9 W.
Verontreinigingsgraad: 3
Voedingsspanningsfrequentie: 50 Hz
Voedingsspanningsfrequentie / opmerking: 50/60 Hz
Overspanningscategorie: III
Bedrijfsspanning / minimaal: 24 V.
AWG-nummer / als gecodeerde sluitbare draaddoorsnede / minimaal: 18
AWG-nummer / als gecodeerde sluitbare draaddoorsnede / maximaal: 4
Afsluitbare kabeldoorsnede / eendradig: 0,75 mmm - 35 mmm
Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking: 0,75 mmm - 25 mmm
Afsluitbare kabeldoorsnede / meerdraads: 0,75 mmm-35 mmm-m

Nominale spanning: 230/400 V/AC

Soortnaam: Zekeringautomaat

Aantal polen: 1

Bedrijfsklasse: 3

Uitschakelkarakteristiek: C

Conform RoHS: Ja

Nominale stroom (afgerond): 300 mA

Nominale stroom: 0.3 A

Afm.: (b x h x d) 18 x 90 x 76 mm

Inhoud: 1 stuk(s)

Uitschakelvermogen: 5 kA

Voedingsspanning: 440 V/AC

Breedte: 18 mm

Hoogte: 90 mm

Diepte: 76 mm

: AC

: 70 mm

: 0.3 A

: 400 V

: C

: 440 V

: 3

: 3

: 1

: FALSE

: FALSE

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FALSE

: TRUE

: 1

: 10 kA

: 10 kA

: 35 kA

: 35 kA

: 4

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2757622 Siemens 5SY41147 5SY4114-7 Zekeringautomaat 0.3 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2757622 Siemens 5SY41147 5SY4114-7 Zekeringautomaat 0.3 A

Omschrijving

Zekeringautomaat 230/400 V 10 kA, 1-polig, C, 0.3A, d = 70 mm De zekeringautomaat is de installatieautomaat voor kortsluitbeveiliging. De zekeringautomaten van Siemens als een belangrijk onderdeel van Sentron beveiligingscomponenten voor elektrische installaties bieden een effectieve bescherming van personen en systemen door veilige uitschakeling in geval van overbelasting en kortsluiting. Comfortabele montage- en aansluittechniek, uniforme extra componenten en een doorgaand design – dat zijn de kenmerken van de productgroep. Of het nu is voor infrastructuur of voor industriële eisen, Siemens biedt zekeringautomaten voor alle toepassingen en elk toepassingsgebied. De Siemens zekeringautomaten staan bekend als: 1) Effectieve personen-, investerings- en installatiebescherming tegen overbelasting en kortsluiting. 2) Universeel toebehoren in brede verscheidenheid eenvoudig te monteren en elk gewenst moment uitwisselbaar. 3) Betrouwbare veiligheid bij de installatie dankzij standaard inbegrepen omgrijp- en aanraakbeveiliging. 4) Zonder gereedschap losmaken uit de DIN-rail of uit de verzamelrail dankzij de comfortabele schuiver-hand-bediening. 5) Duidelijk zichtbare schakelstandaanduiding. 6) Datamatrix-code aan de voorzijde van het apparaat biedt snel en eenvoudig alle informatie over de zekeringautomaat. 7) Normconforme bescherming met wereldwijde goedkeuringen. Siemens biedt voor de beveiligde, efficiënte elektrische infrastructuur in gebouwen en in de industrie een gangbaar portfolio aan beschermings-, schakel-, meet- en bewakingsapparaten, verdelersystemen, evenals schakelaars en stopcontacten.
