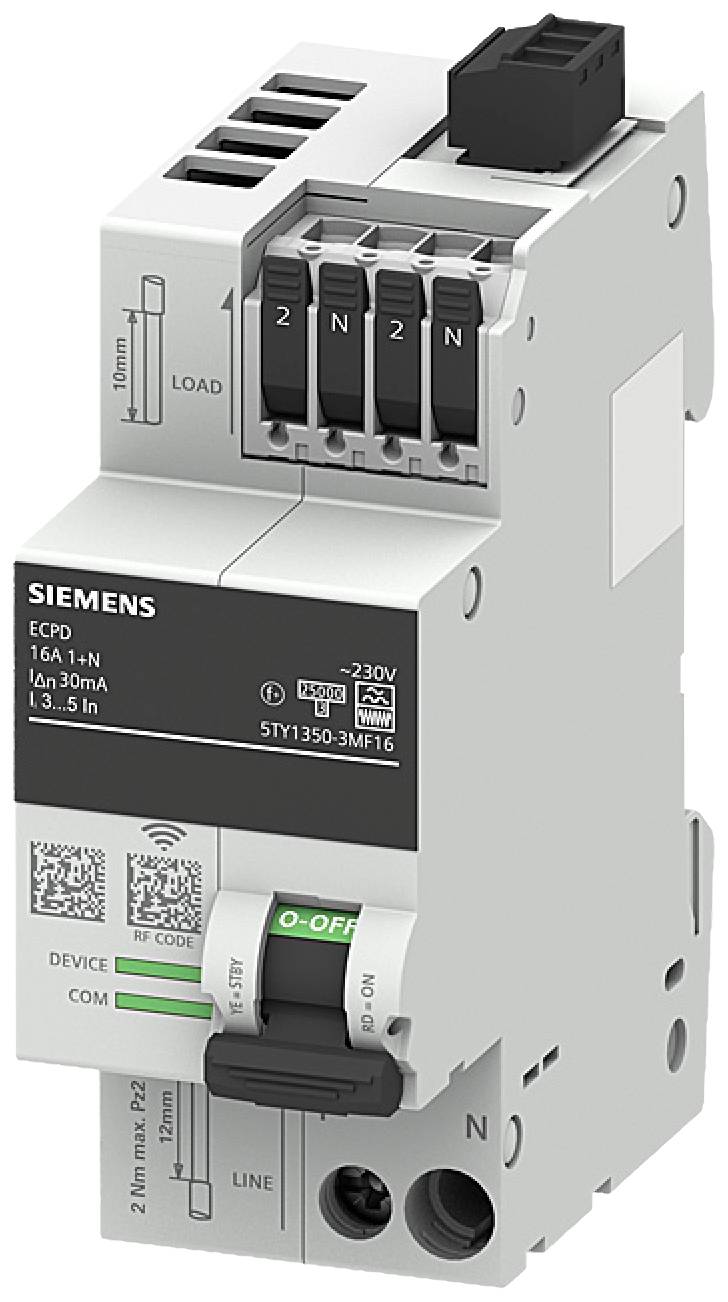

Siemens 5TY13503MF16 5TY1350-3MF16 Elektronisch veiligheidsschakelapparaat 1-fasig F 2-polig 0.03 A 230 V

Beveiligingsschakelapparaten met communicatie- en meetfunctie
de beveiligingsschakelapparaten met communicatie- en meetfuncties zijn een essentieel onderdeel van de SENTRON-digitaliseringsoplossingen.
De beschikbaarheid van de installatie wordt verhoogd door vroegtijdig op waarschuwingen te reageren. De beveiligingsfuncties bieden nog steeds veilige, betrouwbare bescherming in het eindcircuit. De communicatie- en meetfunctie maakt het gemakkelijker om de oorzaak van storingen te vinden, omdat de melding van de activeringsronde wordt weergegeven, waardoor op was plaats is voor storingen in de bedrijfsmiddelen. Een ander voordeel zijn de geïntegreerde bedrijfsuren- en activeringsmeters, die bijdragen aan een betere planning van onderhoud. Bovendien registreren de beveiligingsschakelapparaten met meet- en communicatiefunctie elektrische parameters zoals energie, effectief vermogen, stroom, spanning, netfrequentie en temperatuur. Hierdoor wordt de transparantie verhoogd en kunnen de energieverbindingen in de eindstroomcircuits worden onderverdeeld. Door het instellen van alarmdrempelwaarden en het extra meten van verschilstromen in meerdere frequentiebereiken wordt een nauwkeurige lokalisatie van storingsoorzaken mogelijk.
Door de compacte constructie zijn de veiligheidsschakelapparaten ideaal voor de aftermarket maar ook voor de nieuwe bouw. Het systeem kan eenvoudig via de PC-software SENTRON Powerconfig of SENTRON Powerconfig mobiele voor mobiele apparaten in gebruik worden genomen.

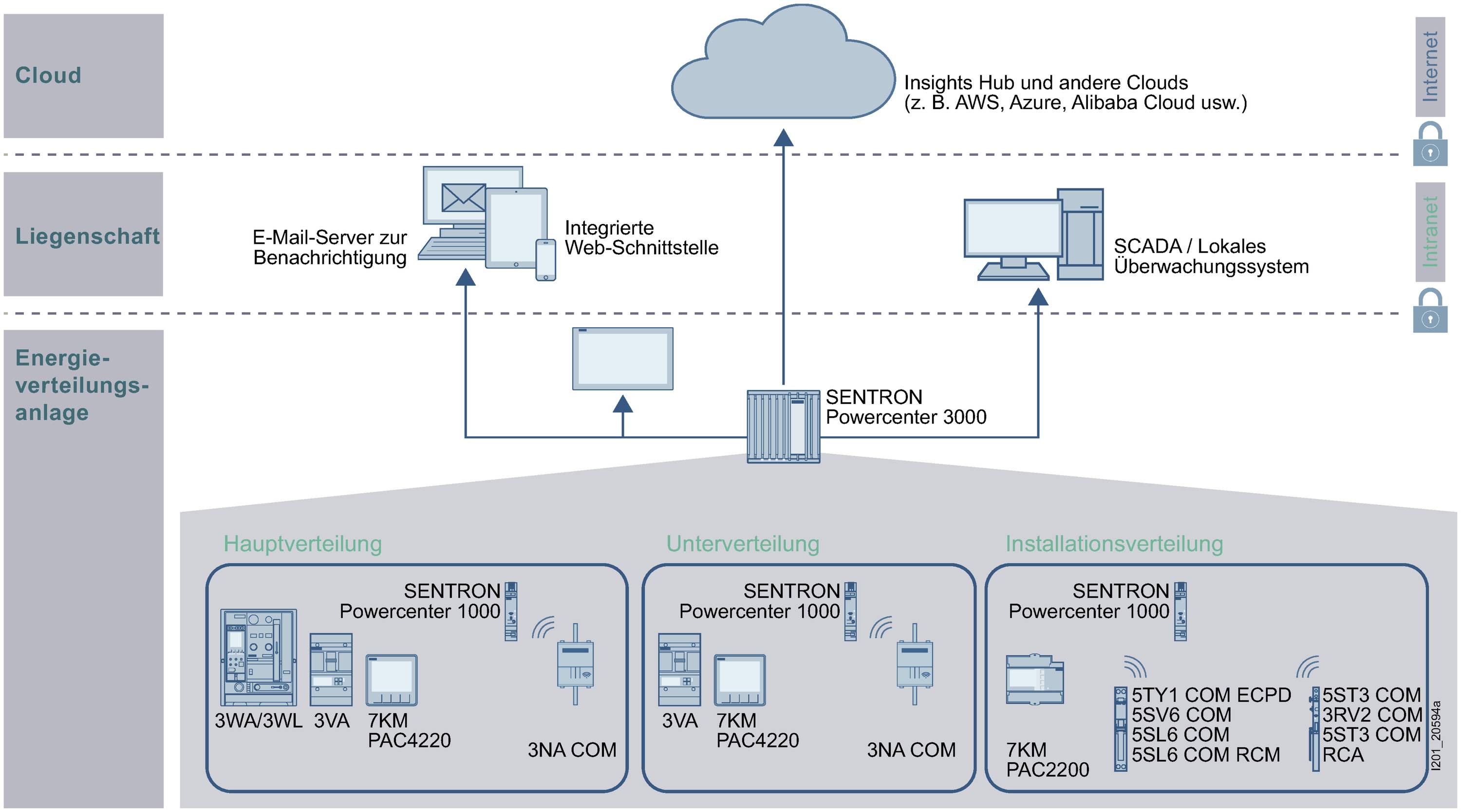

Het centrale punt van het systeem van de voor communicatie geschikte beveiligingsschakelapparaten is de datatransceiver SENTRON Powercenter 1000. Deze verzamelt meetwaarden van de gekoppelde beveiligingsschakelapparaten en draagt deze over naar bovenliggende systemen. De meetwaarden van maximaal 24 voor communicatie geschikte SENTRON-apparaten worden draadloos naar een SENTRON Powercenter 1000 gestuurd, dat geselecteerde gegevens tot 30 dagen opslaat. Bovenliggende systemen hebben toegang tot de gegevens via de interfaces van de gegevensoverdrachtssceiver. Ter plaatse via Bluetooth ® of via Ethernet in het lokale netwerk. Daarbij wordt een Modbus TCP-protocol gebruikt, dat door andere systemen eenvoudig kan worden geïntegreerd.

Elektronische beveiligingsschakelapparaten 5TY1 COM verbinden door het nieuwe concept vandaag bekende bescherming- en comfortfuncties op een tot nu toe ongekende manier met elkaar. De functies kunnen - behalve op de basisfuncties - actief worden in- en uitgeschakeld en geparametreerd, zodat de aanpassing aan de betreffende applicatie mogelijk wordt. Deze apparaten worden in het Powercenter 1000 vanaf een firmware versie 3.0 ondersteund.

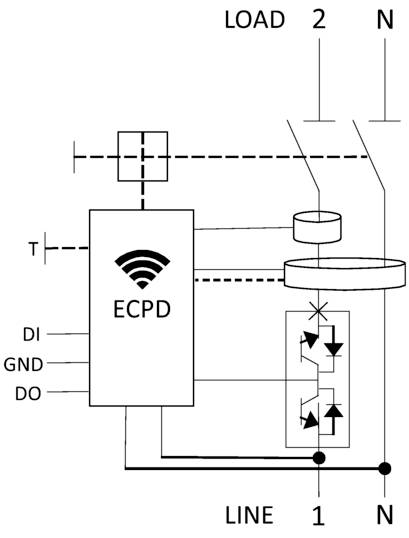

Bij de reeds bekende meetfuncties worden nu de mogelijkheden voor het wijzigen van beveiligde parameters toegevoegd, zodat het nu afhankelijk van het activeringsmateriaal (bijv. kortsluiting/overbelasting) individueel kan worden ingesteld, hoe het apparaat zich daarna gedraagt. Er is hiervoor een nieuwe toestand in het apparaat, die stand-by (STBY) wordt genoemd. Deze maakt het schakelen met behulp van vermogenshouders mogelijk tussen ON (stroomgeleidend, zoals huidige beveiligingsschakelapparaten) en STBY (niet geleidend / hoogohmig), om bijv. ongewenste verliezen van stand-by verbruikers uit te schakelen of na een overbelastingsuitschakeling weer te schakelen.
Bij een andere beschermde parameter kan de gevoeligheid van de RCD-activering van standaard (22,5 mA) naar gevoelig (18,0 mA) of ook robuust (27,0 mA) worden gewijzigd om aan de betreffende toepassing te voldoen.
Verder heeft het apparaat een geïntegreerde zelftest, die cyclisch het apparaat op afwijkingen bewaakt en indien nodig het apparaat uitschakelt om een veilige toestand te bereiken.
Er zijn versies met verschillende stroomsterktes, die echter ook nog individueel kunnen worden ingesteld.
De nominale spanning bedraagt 230 V AC, maar het apparaat is in het bereik van 85 tot 255 V functioneel. Bovendien kan de geïntegreerde POP-functie (Power Power Overvoltage Protection) worden geactiveerd (Default = actief) om de aangesloten verbruikers van overspanningen te beschermen.

De teksten voor dit artikel zijn automatisch vertaald.
