Siemens Halfgeleiderrelais 3RF21301AA04 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

Elektrische schakelaar met opschrift 'SIRIUS', grijs, met meerdere schroefaansluitingen en aanduiding '24V DC'.

Afbeelding vergelijkbaar

Een geopende schakelkast toont geordende elektrische componenten en bedrading, en wordt gebruikt voor het besturen van industriële processen.

Schakelschema toont een relais met twee tegengestelde dioden tussen de aansluitingen 1L en 2T. Aansluitingen A1+ en A2- zijn gemarkeerd.

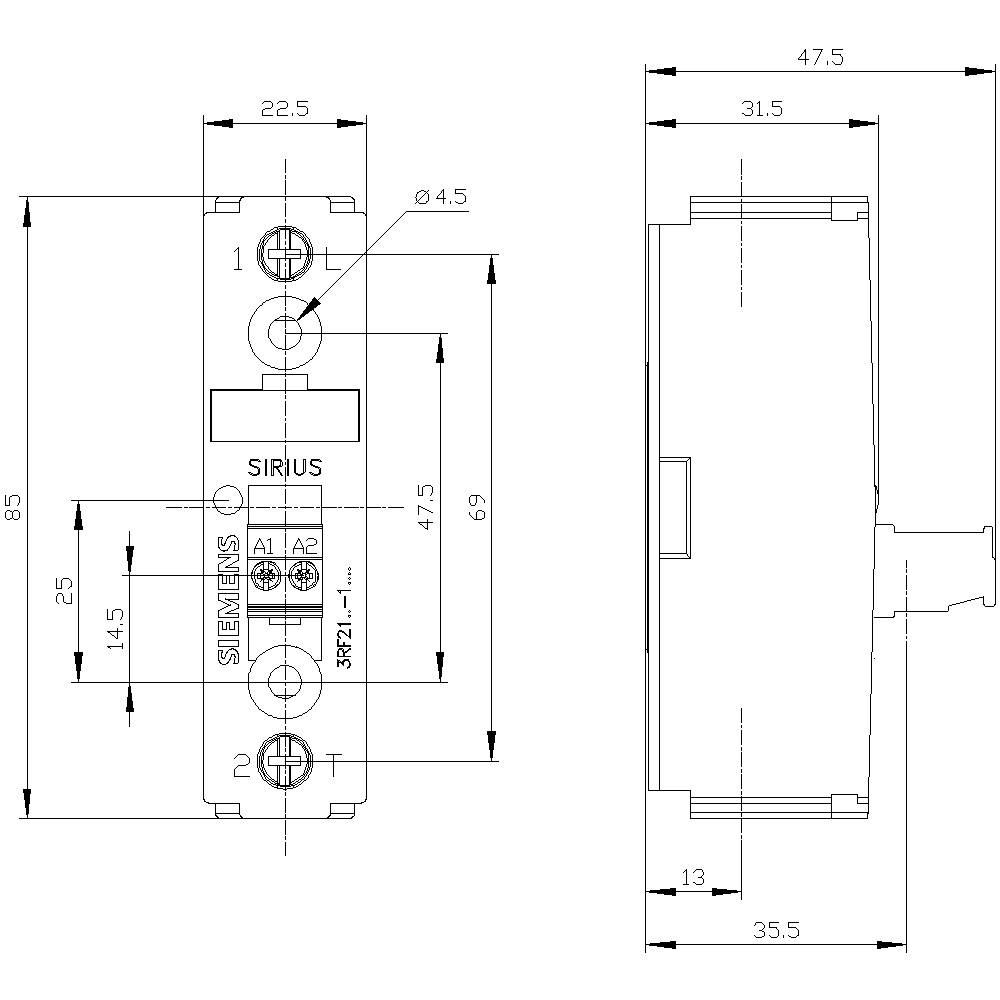

Technische tekening van een elektrisch onderdeel van Siemens, model 'SIRIUS', met afmetingen en boorgat-specificaties in millimeters.

1/4

Afbeelding vergelijkbaar

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

460 V/AC

Laadstroom (max.)

30 A

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

Soortnaam: Halfgeleiderrelais

Type: 3RF2130-1AA04

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Schroefklem

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 300 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 460 V/AC

Laadstroom (max.): 30 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 72 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)

: 1

: TRUE

: 15-24 V

: 30 A

: DC

: 30 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1432277 Siemens Halfgeleiderrelais 3RF21301AA04 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1432277 Siemens Halfgeleiderrelais 3RF21301AA04 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 30 A 48-460 V / DC 24 V schroefaansluiting halfgeleider relais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
