Testec TT-SI 8052 Differentieel sonde 200 MHz 50:1, 500:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 1.524,79 / Stuk)
€ 1.524,79
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Actieve differentieelsonde TT-SI 8052
- 50:1, 500:1
- Bandbreedte 200 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
200 MHz
- Dempingsfactor
50:1
500:1
- Looptijd
1.75 ns
- Ingangscapaciteit
4 pF
- Ingangsweerstand
5 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
230 g
- Meetcategorie
CAT II 1000 V
CAT III 600 V
Documenten en downloads
Datablad
Datablad 2255387 Testec TT-SI 8052 Differentieel sonde 200 MHz 50:1, 500:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255387 Testec TT-SI 8052 Differentieel sonde 200 MHz 50:1, 500:1
Informatie
Informatie 2255387 Testec TT-SI 8052 Differentieel sonde 200 MHz 50:1, 500:1
Omschrijving
De actieve differentieeltastkop TT-SI 8052 maakt veilige en nauwkeurige hoogspanningsmetingen mogelijk tussen twee spanningspunten die niet op de aarding zijn aangesloten. Deze sonde is ontworpen voor een groot aantal metingen tot 200 MHz/± 1500 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten. De voeding geschiedt via USB of via de netadapter van 220 V.
Uitvoering
- Bandbreedte: 200 MHz
- Deelfactor: x50/x500
- DC-nauwkeurigheid: ±2
- Maximale ingangsspanningen:
- Differentieel:
- ±150 V (DC + AC peak) bij x50
- ±1500 V (DC + AC peak) bij x500
- Common mode:
- ±1500 V (DC + peak AC)
- Ten opzichte van de aarde:
- 600 Vrms CAT III/1000 Vrms CAT II
- Veiligheidsnorm: IEC1010-031:2015

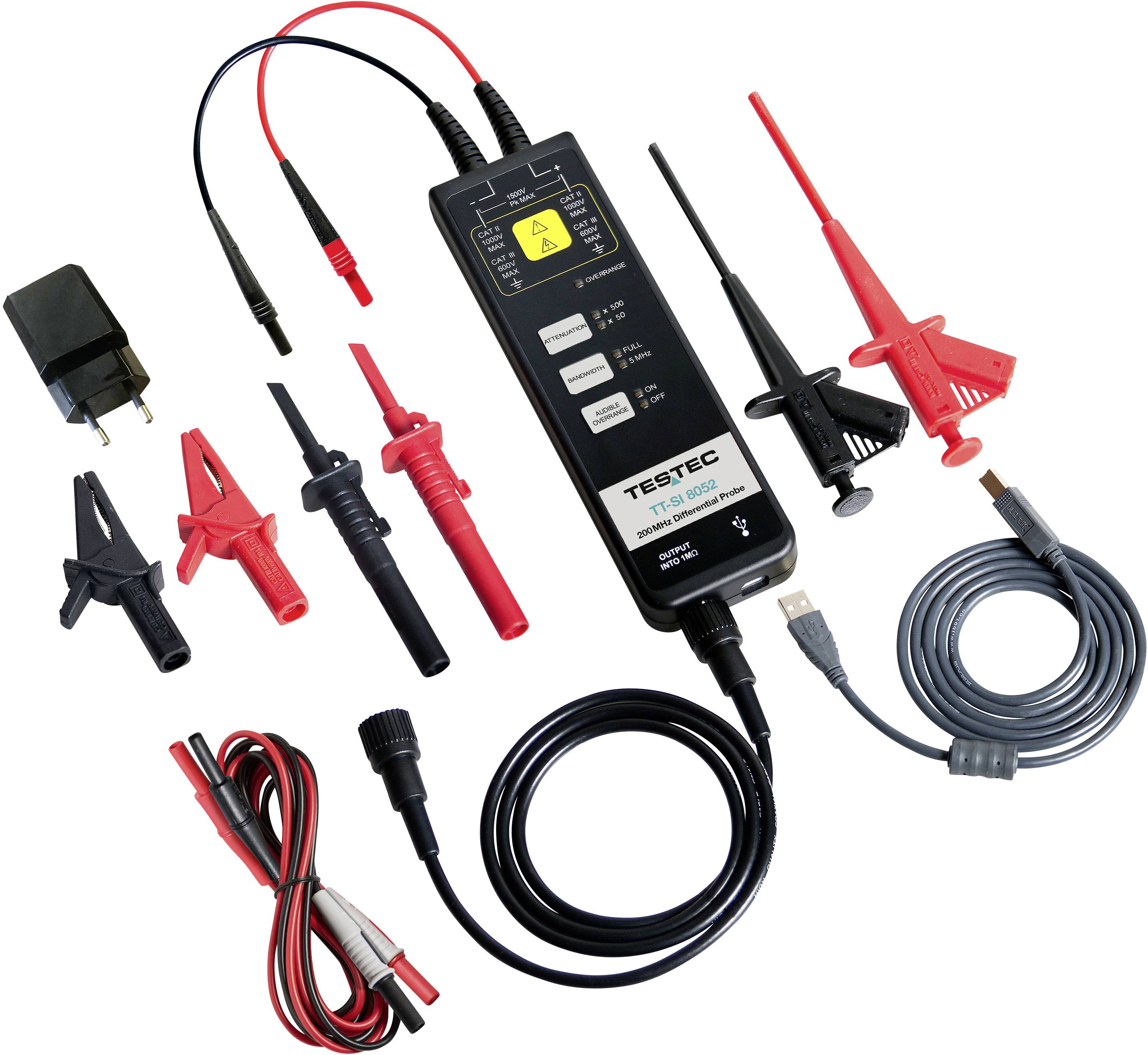

Omvang van de levering
- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)
- 2x klempincetten (rood en zwart)
- 2x krokodillenklemmen (rood & zwart)
- 1x geïsoleerde BNC-meetkabel 100 cm
- 1x USB-voedingskabel
- 1x netadapter 220 V EU-versie
