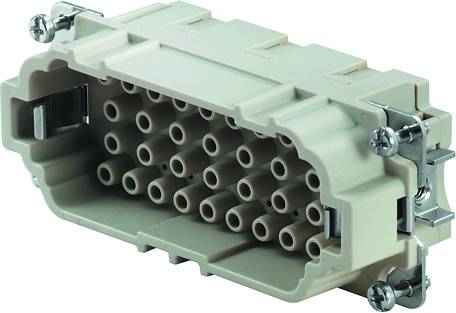

Weidmüller 1826790000 Pin-inzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HEE
Bijzonderheden
Met koperlegering
Totaal aantal polen
32 + PE
Datasheet (PDF)
5 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 26,44
3
4% = € 1,15
€ 25,29
5
6% = € 1,61
€ 24,83
10
7% = € 1,92
€ 24,52
25
9% = € 2,27
€ 24,17
50
10% = € 2,65
€ 23,79
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 26,44 / Stuk)
€ 26,44
excl. btw
Slechts 5 Set(s) beschikbaar
Highlights & Details
Inzetstuk
- HDC HEE 32 MC
- Industrieverpakking met 1 stuks
Technische specificaties
- Nettogewicht: 56 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33 mm,
- Diepte: 84,5 mm
- lengte fitting: 84,5 mm
- formaat: 6
- serie: HEE
- nominale spanning (DIN EN 61984): 500 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 6 kV
- nominale stroom (DIN EN 61984): 16 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 12
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 7,5 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PH1
- klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
- hoge stekker: 33 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HEE
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
32 + PE
- Aderdoorsnede (max.)
4 mm²
- Aantal polen
32
- Aderdoorsnede (min.)
0.5 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HEE 32 MC
34
33 mm
84.5 mm
500 V
32
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 359373 Weidmüller 1826790000 Pin-inzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 359373 Weidmüller 1826790000 Pin-inzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)
Omschrijving
Inzetstuk. HDC-inzetstuk, pen, 500 V, 16 A, aantal polen: 32, krimpaansluiting, formaat: 6. De HEE-serie beschikt over een grote contactdichtheid en is geconstrueerd op basis van de beproefde HE-inzetstukken. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 64, nominale stroom: 16 A, nominale spanning: 500 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
