Weidmüller TRZ 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

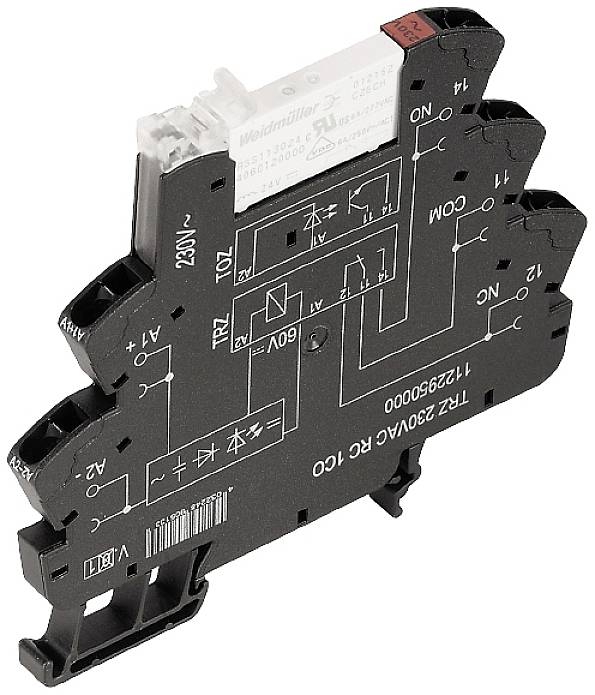

Elektromechanisch relais van Weidmüller 250V, 6A, op een zwarte voet met een transparante module, markeringen tonen aansluitgegevens.

Soortnaam

Koppelrelais

Contactsoort

1x wisselcontact

Nominale spanning

120 V/AC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

6 A

Datasheet (PDF)

Leverbaar vr. 18 dec 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 22,73 / Stuk)

€ 227,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vocht: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
Opslagtemperatuur: -40 °C...85 °C.
Nominale stroom AC: 7 mA
Nominaal vermogen: 840 MVA
Sprech-/afvalspanning type: 88 V / 43 V AC
Statusweergave: LED groen
Nominale schakelspanning: 250 V AC
Inschakelstroom: 30 A / 20 ms
Schakelvermogen DC (ohmse), max.: 144 W bij 24 V.
min. Schakelvermogen: 100 mA bij 12 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Nominale spanning: 300 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningssterkte ingang - uitgang: 4 kVeff / 1 min.
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 6 kV (1,2/50 µs)
Striplengte nominale aansluiting: 8 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, minimaal: 0,14 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 1,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,14 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
Mesmaat: 0,6 x 3,5 mm
Schakelspanning DC, max.: 250 V.
Uitschakelvertraging: < 50 ms
RC-filter: 94 Ω / 100 NF
Soort geleider: Starre koperen geleider, fijndradige koperen geleider
Referentie-/terugvalstroom, type: 4.8 mA / 2 mA AC
Spulspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
Spulspanning vervangingsrelais: 60 V DC

Soortnaam: Koppelrelais

Type: TRZ 120VAC RC 1CO AGSNO

Aansluiting: Veerklem

Kleur (specifiek): Zwart

: 1x wisselcontact

Contactmateriaal: AgSnO

Nominale spanning: 120 V/AC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 5 x 106 cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 87.8 mm

Breedte: 6.4 mm

Hoogte: 90.5 mm

Afm.: (b x h x d) 6.4 x 90.5 x 87.8 mm

Inhoud: 10 stuk(s)

Gewicht: 30.8 g

Conform RoHS: Ja

Continu stroom (max.): 6 A

Voedingsspanning: 120 V/AC

Inschakelstroomsterkte: 30 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1915354 Weidmüller TRZ 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1915354 Weidmüller TRZ 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Omschrijving

Weidmüller Koppelrelais TRZ120VACRC1COAGSNO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 120 V AC 10 %,1WTyp:TRZ120VACRC1COAGSNOAusführung des elektrischen Anschlusses:FederzuganschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:108..132 VBemessungssteuerspeisespannung Us bei AC 60 Hz:108..132 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:90,5 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRZ120VACRC1COAGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118427127

Geliefert wird: Weidmüller Koppelrelais 120 V AC 10 %,1W TRZ120VACRC1COAGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118427127
