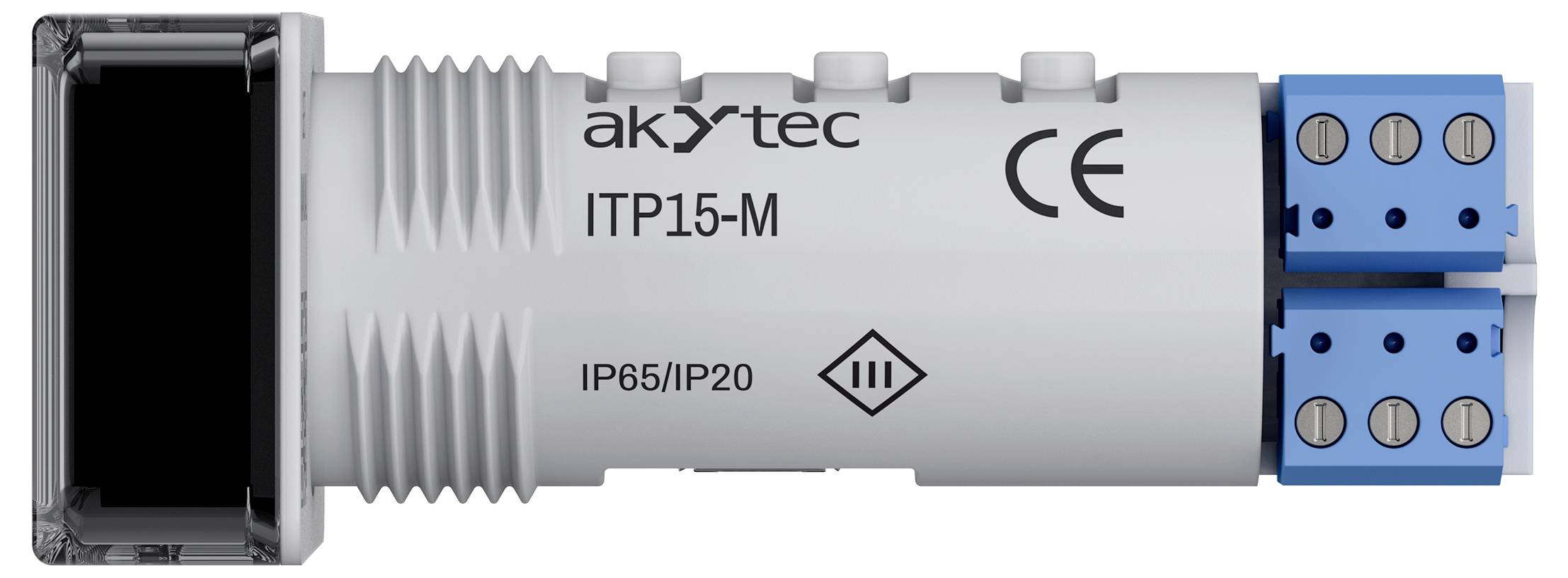

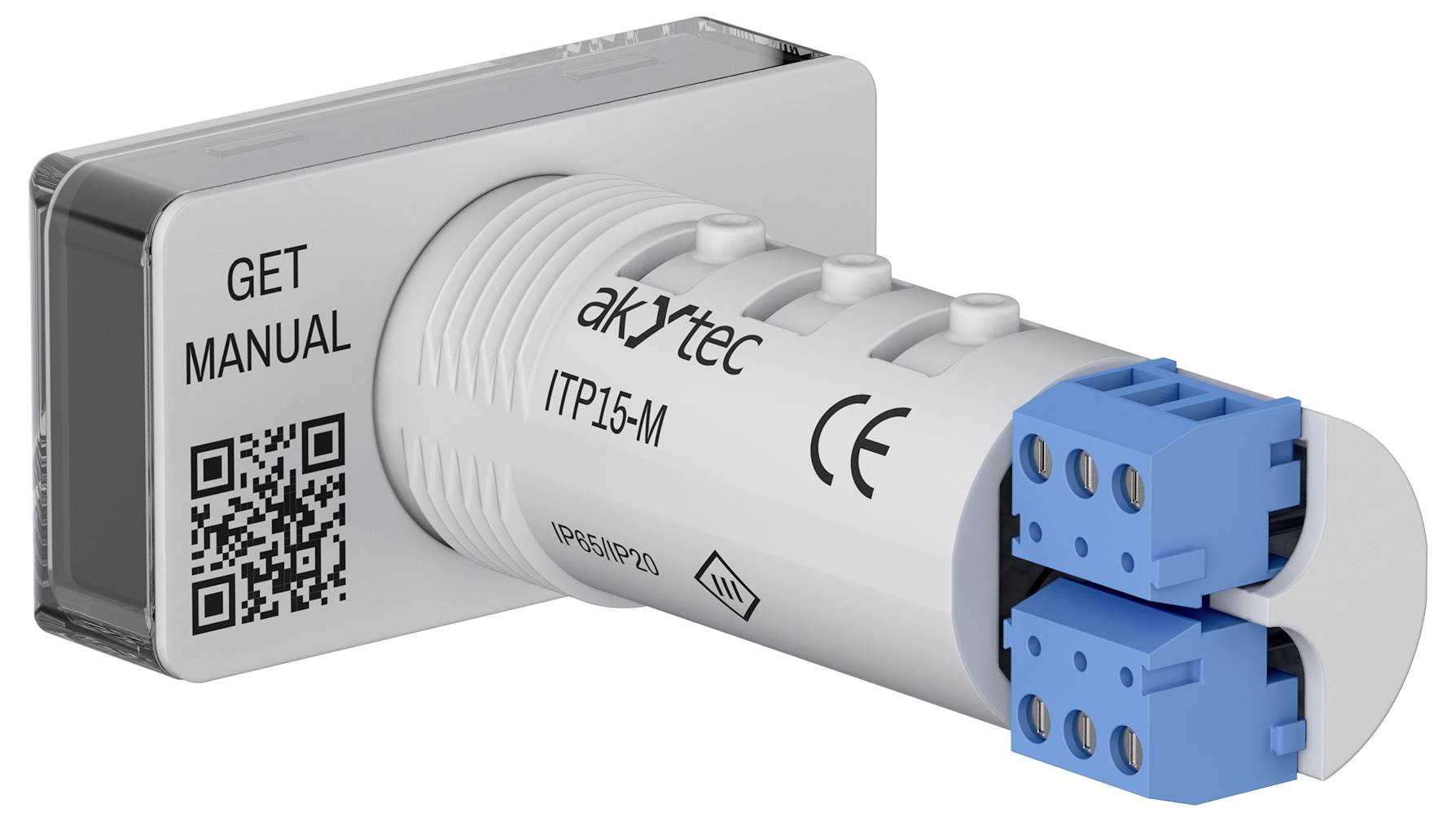

akYtec ITP15-M 149586 Displaymodule 24 V/DC
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 107,43 / Stuk)
€ 107,43
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

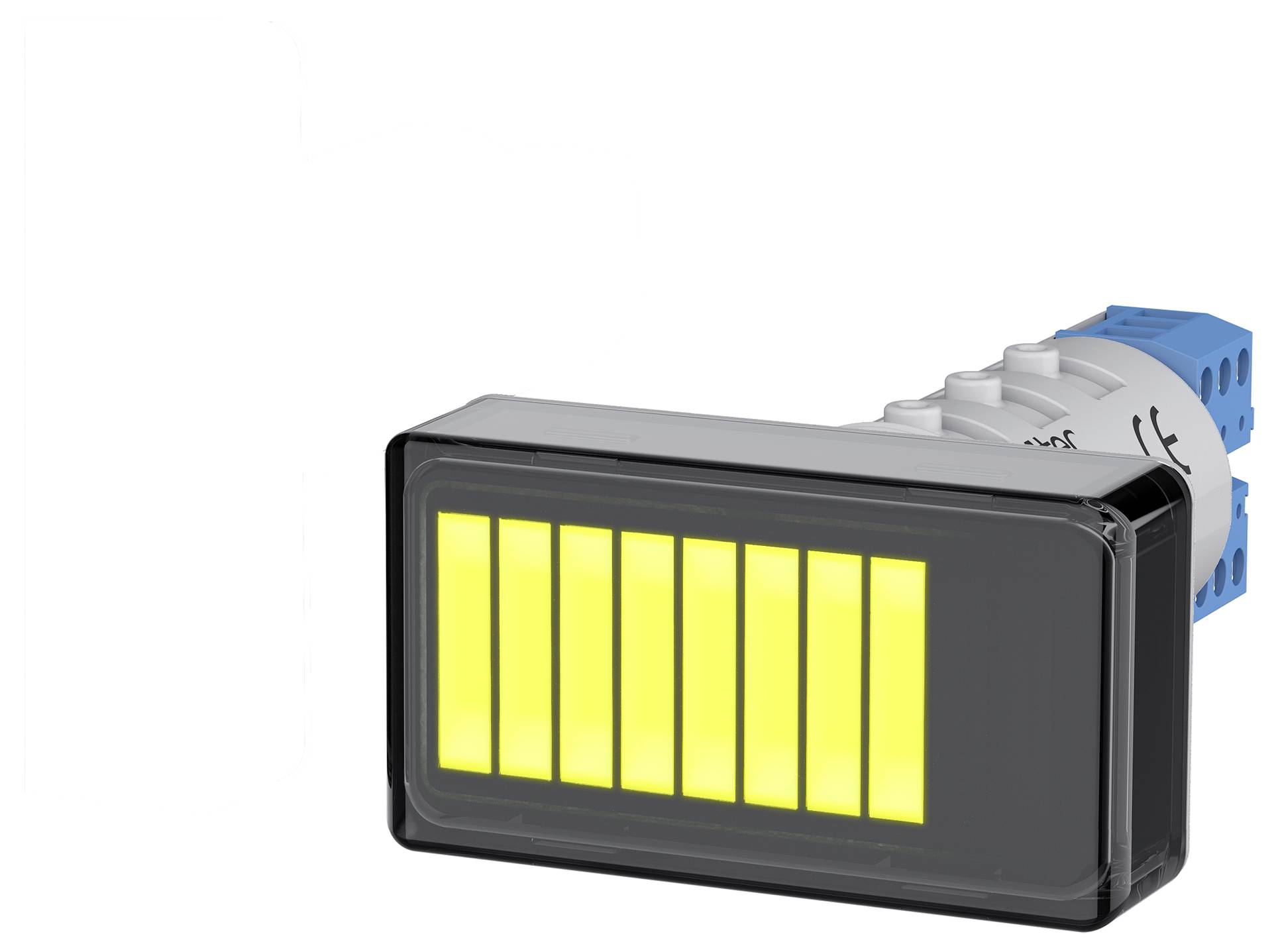

ITP15-M, LED-staafdiagramweergave
- Zeven-segmentdisplay met drie kleuren (groen/rood/geel)
- Configureerbare analoge ingang (0 - 5 mA, 0(4) - 20 mA, 0(2) - 10 V), RTD- en thermokoppelsignalen
- Programmering via micro-USB
- AAN/UIT-besturing: Bevat een NPN-uitgang voor AAN/UIT-functiebesturing
- Bedrijfsmodi: Continue weergave van de meetwaarde / driekleurige weergave op basis van drempelwaarden
- Gestandaardiseerde vormgeving, past in standaardboring 22,5 mm voor signaallampen
- Digitaal filter
- Weergavebereik: -999 … +9999
- Instelbare decimale puntpositie
Technische specificaties
- Min. Voedingsspanning: 10 V/DC
- Max. Voedingsspanning: 30 V/DC
- Bedrijfsspanning nominaal: 24 V/DC
- VOEDING: 10 - 30 V DC (24 V)
- Opgenomen vermogen: max. 1 W
- Aantal analoge ingangen: 1
- Ingangssignaal: Stroom: 0…5 mA, 0(4)…20 mA spanning: 0(2)…10 V.
- RTD: 50/100/1000 Ω Cu, PT, Ni, M, P
- THERMO-ELEMENTEN: B, J, K, N, R
- Weergave: 10-segmentsdisplay (schaal 0…100%)
- Maximale volschaalnauwkeurigheid: RTD, spannings-/stroomsignalen: ±0,25%, thermo-elementen, pyrometer: ±0,5%
- Aantal digitale uitgangen: 1
- Type: NPN-transistor, 200 mA, 42 VDC
- Configuratie-interface: USB 2.0 (micro-USB)
- Protocol: Modbus TCP
- Omgevingstemperatuur: -40 tot +60 °C.
- Opslagtemperatuur: -40 tot +60 °C.
- Relatieve luchtvochtigheid: Tot 95%, niet condenserend
- Veiligheidsklasse: IP65
- Afmetingen: 26 x 48 x 65 mm
- Gewicht: Ongeveer 150 g.
- Producttype: Digitaal DIN-railmeetapparaat
- Soortnaam
Displaymodule
- Aantal analoge ingangen (max.)
1
- Ondersteunde protocollen
Modbus TCP
- Min. voedingsspanning
10 V/DC
- Voedingsspanning
10 - 30 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
24 V/DC
IP65
- Type
ITP15-M
- Fabrikantnr.
149586
- Max. omgevingstemperatuur
-40 °C
- Min. omgevingstemperatuur
+60 °C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553202 akYtec ITP15-M 149586 Displaymodule 24 V/DC
Omschrijving

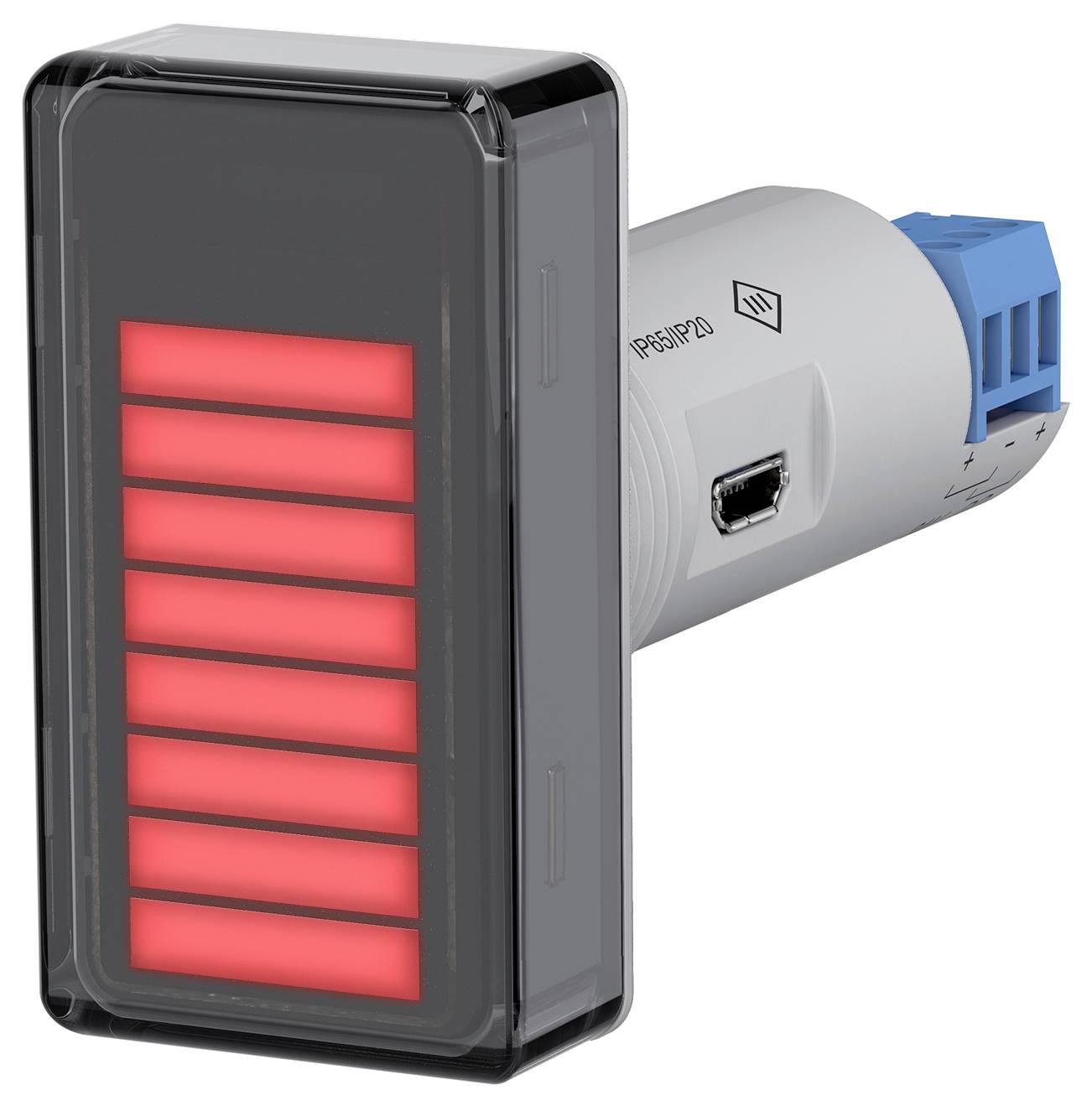

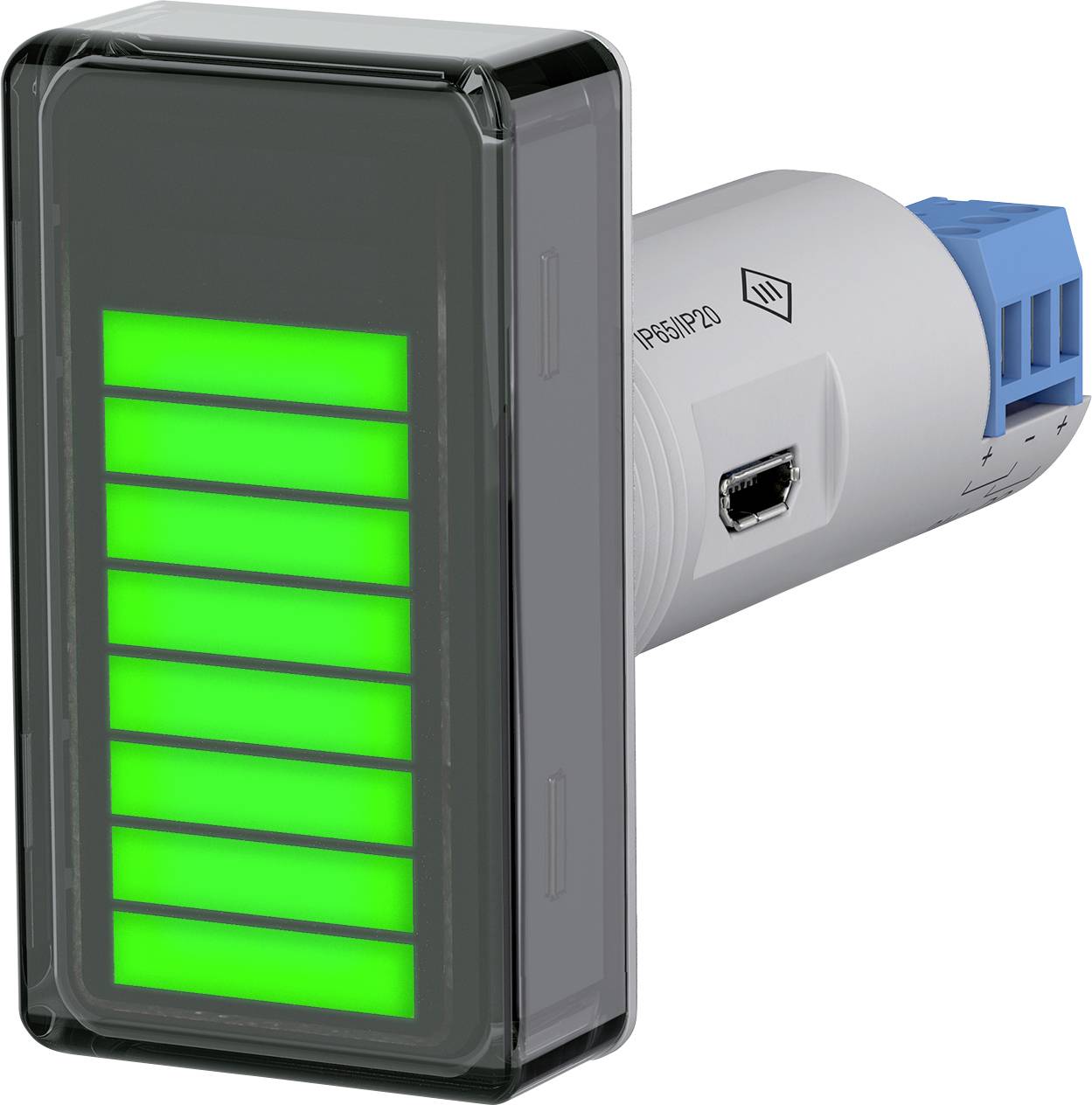

Het ITP15-M balkdiagram-display is een compacte, frontgemonteerde procesindicator voor de visualisatie van een analoog ingangssignaal in het bereik van 0 tot 100% met 10 balken, waarbij elke balk 10% weergeeft. Het beschikt over een driekleurige weergave voor de weergave van meetwaarden in groen, geel en rood. De drempelwaarden voor de kleurwisseling kunnen individueel worden aangepast om aan toepassingsspecifieke eisen te voldoen. Dankzij het compacte, gestandaardiseerde ontwerp past de ITP15-M in een genormeerde 22,5 mm boring voor signaallampen en maakt een snelle en eenvoudige installatie mogelijk - ook bij druk-, vocht- en andere meettoepassingen.
De ITP15-M-weergave maakt de configuratie van door de gebruiker gedefinieerde schakeldrempels voor kleurwisseling en de bijbehorende kleuren binnen het signaalmeetbereik mogelijk. De enige vereiste is dat de drempelwaarden voor elke volgende kleurstap groter moeten zijn dan de vorige drempelwaarde.
De weergave wordt met 24 V DC gebruikt, heeft beschermingsklasse IP65 en is ontworpen voor een temperatuurbereik van -40 tot +60 °C.
De teksten voor dit artikel zijn automatisch vertaald.
De ITP15-M-weergave maakt de configuratie van door de gebruiker gedefinieerde schakeldrempels voor kleurwisseling en de bijbehorende kleuren binnen het signaalmeetbereik mogelijk. De enige vereiste is dat de drempelwaarden voor elke volgende kleurstap groter moeten zijn dan de vorige drempelwaarde.
De weergave wordt met 24 V DC gebruikt, heeft beschermingsklasse IP65 en is ontworpen voor een temperatuurbereik van -40 tot +60 °C.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- ITP15-M
- Gebruiksaanwijzing
- Pakking
- Bevestigingsmoer
