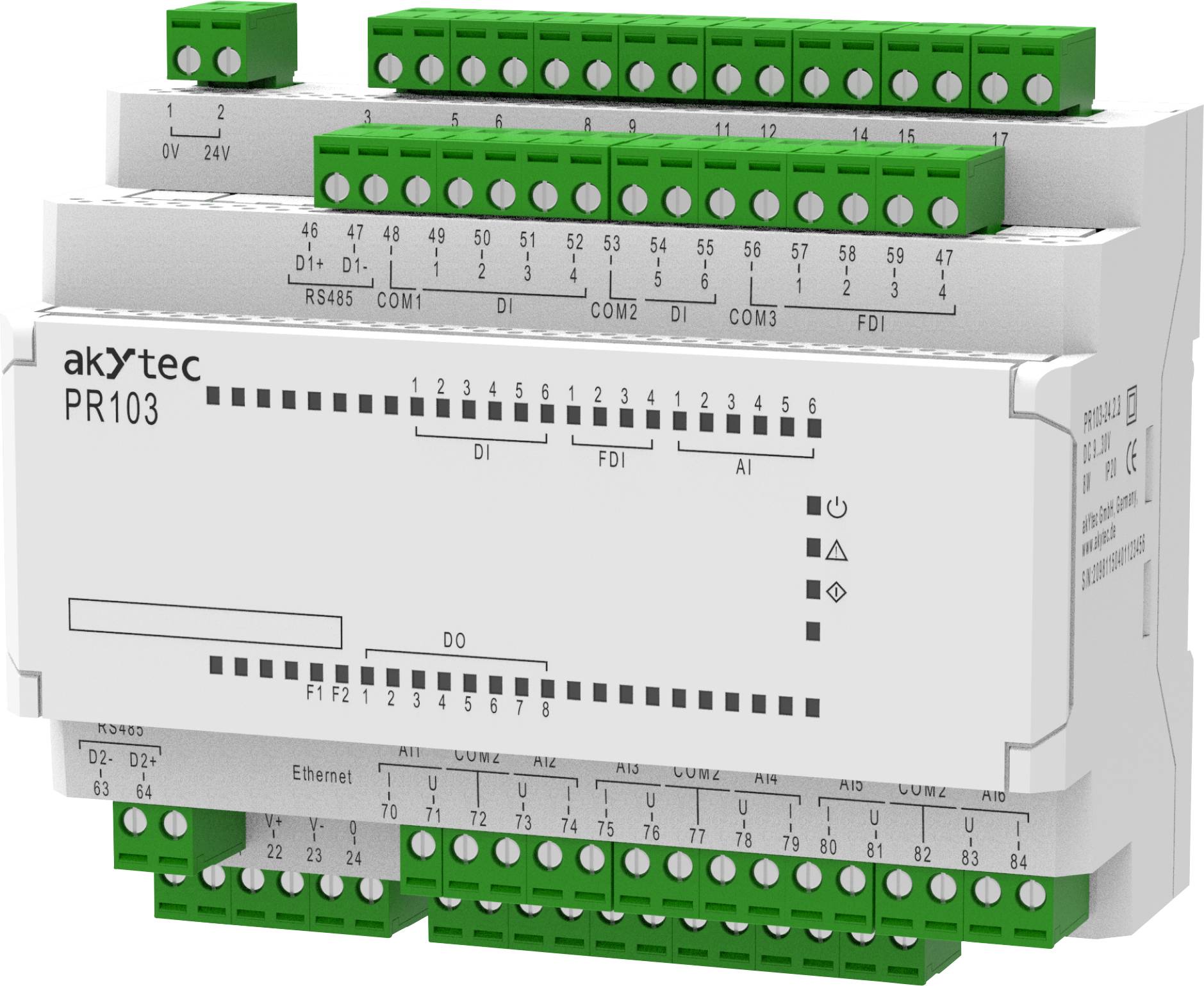

akYtec PR103.24.3.2 138888 PLC-besturingsrelais 24 V/DC
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Aantal
Totaal (€ 293,39 / Stuk)
€ 293,39
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
PR103.24.3.2, programmeerbaar relais
- Aansluituitrusting:
- 10 digitale ingangen
- 4 snelle digitale ingangen, tot 100 kHz
- 6 analoge ingangen: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, discrete modus, enz.
- 10 digitale uitgangen (e/m-relais of transistorschakelaar)
- Communicatiemogelijkheden:
- Ethernet-interface, master/master-modus:
- Directe toegang tot de cloud-service akYtecCloud. (Binnenkort beschikbaar)
- PC-aansluiting voor programmaconfiguratie en opname
- Procesvisualisatie met bedieningsvelden en SCADA.
- Uitbreiding van de I/O met akYtec Mx210-modules
- 2 RS-485-interfaces, master/slave-modus:
- Integratie in SCADA-systemen
- Procesvisualisatie via bedieningspaneel
- Uitbreiding van de I/O met akYtec Mx110-modules
- Besturing van externe apparaten: Frequentieomvormer, sensoren, enz.
- Aansluiting op PC voor configuratie en programmaregistratie
- Compacte modulaire behuizing met een breedte van 7 modules
- Afneembare klemblokken voor een eenvoudige installatie
- Snelle vervanging van de batterij
- Bedrijf:
- Voedingsspanning: 24V
- Voeding via het boordnet met 12 V mogelijk
- Uitbreiding van de I/O-kanalen tot 32 stuks met behulp van akYtec PRM-modules
- Gebruik in onverwarmde ruimtes: -40 tot +55 °C
- Configuratie en programma-opname via USB, Ethernet en RS-485.
Technische specificaties
- Min. Voedingsspanning: 9 V DC
- Max. Voedingsspanning: 30 V DC
- Voedingsspanning: 24 V DC
- Weergave: Nee
- Afmetingen (lxbxh): 123 x 108 x 58 mm
- Aantal relaisuitgangen (max.): 10
- Hoogte: 58 mm
- Lengte: 123 mm
- Breedte: 108 mm.
- Beschermingsklasse: IP20
- Onderdeelnummer fabrikant: 138888
- Inbouwwijze (details): DIN-rail (schakelpaneel/verdeelkast)
- Real-time klok: Ja
- Maximale omgevingstemperatuur: +55 °C.
- Minimale omgevingstemperatuur: -40 °C.
- Interfaces: 1x Ethernet, 2x RS485
- Aantal digitale ingangen (max.): 6
- Aantal snelle digitale ingangen (max.): 4
- Aantal analoge ingangen (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, enz.): 6
- Ondersteunde protocollen: Modbus TCP/RTU/ASCII (master/master)
- Klok: Real-time klok
- Programmageheugen: ROM 224 kB / Retail 60 kB
- Aantal uitbreidingsmodules: 2
- Modeltype: PR103.24.3.2
- Soort product: PLC-besturing
- Soortnaam
PLC-besturingsrelais
- Aantal analoge ingangen (max.)
6
- Aantal digitale ingangen (max.)
6
- Aantal relais-uitgangen (max.)
10
- Ondersteunde protocollen
Modbus TCP/RTU/ASCII (master/master)
- Min. voedingsspanning
9 V/DC
- Voedingsspanning
9 - 30 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
24 V/DC
IP20
- Type
PR103.24.3.2
- Fabrikantnr.
138888
- Max. omgevingstemperatuur
-40 °C
- Min. omgevingstemperatuur
+55 °C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553216 akYtec PR103.24.3.2 138888 PLC-besturingsrelais 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie 3553216 akYtec PR103.24.3.2 138888 PLC-besturingsrelais 24 V/DC
Omschrijving
De PR103 is het eerste programmeerbare relais van akYtec met geïntegreerde Ethernet-interface en is ontwikkeld voor de besturing van ventilatiesystemen, verwarmingen, pompgroepen en andere apparaten. Via de Ethernet-interface kan het apparaat in verdeelsystemen worden geïntegreerd en een afstandsbediening en -beheer van apparaten is akYtec cloud-service of een SCADA-systeem mogelijk. Bovendien beschikt de compacte PLC over twee geïntegreerde RS-485-interfaces voor de gegevensoverdracht naar het bovenliggende niveau.
Voor uitbreiding van de eigen in-/uitgangen kunnen de PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. Het schrijven van algoritmen gebeurt door de gebruiker in FBD-taal met ondersteuning van functieblokken op ST in akYtec programmeeromgeving ALP.
Het uploaden en de configuratie van het apparaat gebeurt via micro-USB, Ethernet of RS-485.
De teksten voor dit artikel zijn automatisch vertaald.
Voor uitbreiding van de eigen in-/uitgangen kunnen de PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. Het schrijven van algoritmen gebeurt door de gebruiker in FBD-taal met ondersteuning van functieblokken op ST in akYtec programmeeromgeving ALP.
Het uploaden en de configuratie van het apparaat gebeurt via micro-USB, Ethernet of RS-485.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PR103 - apparaat
- Beknopte gebruiksaanwijzing
- Aansluitblokken (set)
