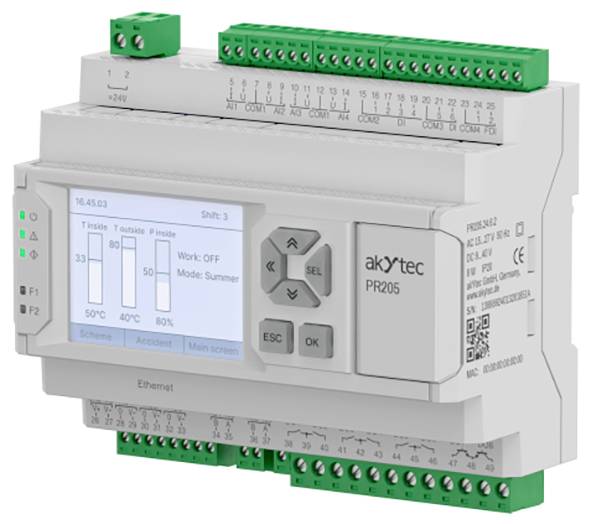

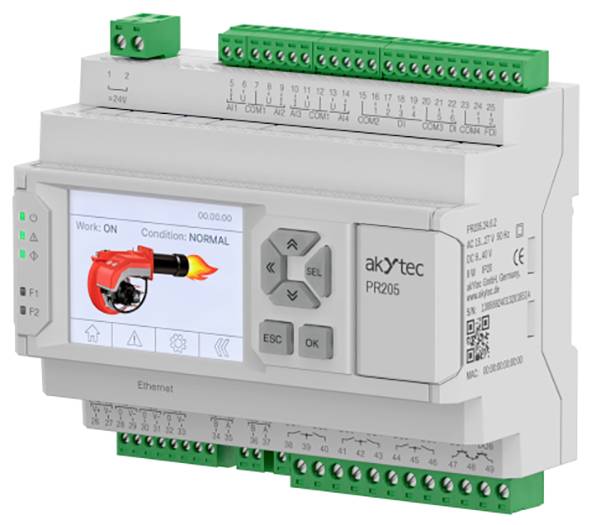

akYtec PR205.24.1.2 156316 PLC-besturingsrelais 24 V/DC
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Aantal
Totaal (€ 304,96 / Stuk)
€ 304,96
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
PR205.24.1.2, programmeerbaar relais
- HMI: Grafisch scherm en toetsen
- Grafisch kleurenscherm, 2,4" diagonaal, 320 x 240
- 6 mechanische toetsen, door de gebruiker aanpasbaar
- 5 LED's: 3 service-LED's, 2 gebruikers-LED's
- Optimale combinatie van in- en uitgangen
- 4 analoge ingangen: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, discrete modus
- 3 universele analoge uitgangen: 4 - 20 mA/0 - 10 V.
- 6 digitale ingangen (voeding 24 V)
- 2 snelle digitale ingangen tot 100 kHz
- 8 digitale uitgangen (E/M-relais en transistorschakelaar)
- Communicatiefuncties
- Ethernet-interface, master/master-modus, Modbus TCP:
- Directe akYtec cloud
- Aansluiting op een PC voor programmaconfiguratie en opname
- Configuratie in akYtec ToolPro
- Procesvisualisatie met bedieningsvelden en SCADA
- Uitbreiding van de I/O met akYtec Mx210-modules
- Tot 2 RS-485-interfaces, master/master-slave-modus, Modbus RTU/ASCII:
- Integratie in SCADA-systemen
- Procesvisualisatie met bedieningsvelden
- Uitbreiding van de in-/uitgangen door akYtec Mx110-modules
- Besturing van externe apparaten: Frequentieomvormer, sensoren, enz.
- Aansluiting op PC voor configuratie en programmaregistratie
- Compacte modulaire behuizing met een breedte van 7 modules
- Afneembare klemblokken voor een eenvoudige installatie
- Snelle vervanging van de batterij
- bedrijf
- 2 voedingsaanpassingen: ~/=24 V.
- Uitbreiding van de in-/uitgangskanalen door middel van PRM-modules
- Gebruik in onverwarmde ruimtes: -20 tot +55 °C
- Configuratie en opslaan van programma's via USB, Ethernet
Technische specificaties
- Min. Voedingsspanning: 20 V DC
- Max. Voedingsspanning: 36 V DC
- Voedingsspanning: 24 V DC
- Weergave: Ja
- Producttype: PLC-controller
- Aantal relaisuitgangen (max.): 8
- Hoogte: 58 mm
- Lengte: 123 mm
- Breedte: 108 mm.
- Beschermingsklasse: IP20
- Onderdeelnummer fabrikant: 156316
- Afmeting: 123 x 108 x 58 mm (L x W x H)
- Real-time klok: Ja
- Interfaces: 1x Ethernet, 2x RS485
- Aantal digitale ingangen (max.): 6
- Aantal snelle digitale ingangen (max.): 2
- Aantal analoge ingangen (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, enz.): 4
- Ondersteunde protocollen: Modbus TCP/RTU/ASCII (master/master)
- Klok: Real-time clock
- Programmageheugen: ROM 224 kB / Retail 60 kB
- Modeltype: PR205.24.1.2
- Aantal uitbreidingsmodules: 2
- Aansluitmethode (details): DIN rail (switchboard/stribution box)
- Max. omgevingstemperatuur: +55 °C
- Min. omgevingstemperatuur -20 °C
- Aantal analoge uitgangen (max.) (4...20 mA/0...10 V): 3
- Soortnaam
PLC-besturingsrelais
- Aantal analoge ingangen (max.)
4
- Analoge uitgangen (max.)
3
- Aantal digitale ingangen (max.)
6
- Aantal relais-uitgangen (max.)
8
- Ondersteunde protocollen
Modbus TCP/RTU/ASCII (master/master)
- Min. voedingsspanning
20 V/DC
- Voedingsspanning
20 - 36 V/DC
- Max. voedingsspanning
36 V/DC
- Voedingsspanning
24 V/DC
IP20
- Type
PR205.24.1.2
- Fabrikantnr.
156316
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553334 akYtec PR205.24.1.2 156316 PLC-besturingsrelais 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie 3553334 akYtec PR205.24.1.2 156316 PLC-besturingsrelais 24 V/DC
Omschrijving
De PR205 is een compacte PLC met Ethernet en een grafisch display. Het display maakt gebruiksvriendelijke en overzichtelijke gebruikersinterfaces mogelijk, wat was bedoeld om de installatie en het begrip van de informatie aanzienlijk te vereenvoudigen. Het apparaat combineert een optimale configuratie van analoge en discrete I/O voor de besturing van ventilatie-, verwarmings- en airco-installaties en gebruikt daarvoor de gratis ALP-programmeeromgeving. Via Ethernet- en RS-485-interfaces kunnen extra modules worden aangesloten, informatie op het bovenliggende niveau worden weergegeven en andere elementen van het systeem worden aangestuurd en informatie in de akYtec-cloud worden weergegeven.
Voor uitbreiding van de eigen in-/uitgangen kunnen de akYtec PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. Het schrijven van algoritmen gebeurt door de gebruiker in FBD-taal met ondersteuning van functieblokken op ST in de gratis akYtec programmeeromgeving ALP.
Het uploaden en configureren van het algoritme gebeurt via micro-USB, Ethernet of RS-485.
De PR205 is een nieuw, programmeerbaar relais met grafisch display en Ethernet-interface. Het combineert een optimale configuratie van analoge en discrete in-/uitgangen voor de besturing van ventilatie-, verwarmings- en airco-installaties, enz. Het aantal in- en uitgangen kan door het gebruik van de akYtec uitbreidingsmodules PRM worden verhoogd. Indien nodig kan het aantal in-/uitgangen met behulp van de uitbreidingsmodules PRM worden verhoogd.
Het grafische kleurenscherm maakt het maken van comfortabele en overzichtelijke gebruikersinterfaces mogelijk. Hierdoor worden de configuratie en de waarneming van informatie aanzienlijk vereenvoudigd.
De Ethernet-interface maakt de integratie van het apparaat in verdeelsystemen mogelijk, de uitbreiding van de in-/uitgangen met behulp van akYtec Mx210 I/O-modules en de afstandsbediening en -beheer van de apparaten via de akYtec-cloud-service. De PR205 beschikt over twee geïntegreerde RS-485-interfaces, die voor de gegevensoverdracht naar het bovenliggende niveau en voor de besturing van andere systeemelementen kunnen worden gebruikt.
Het PR205-algoritme wordt door de gebruiker in de gratis ALP-programmeeromgeving gemaakt. Daardoor is het mogelijk om aangepaste gebruikersalgoritmen te maken en rekening te houden met alle bijzonderheden van het systeem.
De teksten voor dit artikel zijn automatisch vertaald.
Voor uitbreiding van de eigen in-/uitgangen kunnen de akYtec PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. Het schrijven van algoritmen gebeurt door de gebruiker in FBD-taal met ondersteuning van functieblokken op ST in de gratis akYtec programmeeromgeving ALP.
Het uploaden en configureren van het algoritme gebeurt via micro-USB, Ethernet of RS-485.
De PR205 is een nieuw, programmeerbaar relais met grafisch display en Ethernet-interface. Het combineert een optimale configuratie van analoge en discrete in-/uitgangen voor de besturing van ventilatie-, verwarmings- en airco-installaties, enz. Het aantal in- en uitgangen kan door het gebruik van de akYtec uitbreidingsmodules PRM worden verhoogd. Indien nodig kan het aantal in-/uitgangen met behulp van de uitbreidingsmodules PRM worden verhoogd.
Het grafische kleurenscherm maakt het maken van comfortabele en overzichtelijke gebruikersinterfaces mogelijk. Hierdoor worden de configuratie en de waarneming van informatie aanzienlijk vereenvoudigd.
De Ethernet-interface maakt de integratie van het apparaat in verdeelsystemen mogelijk, de uitbreiding van de in-/uitgangen met behulp van akYtec Mx210 I/O-modules en de afstandsbediening en -beheer van de apparaten via de akYtec-cloud-service. De PR205 beschikt over twee geïntegreerde RS-485-interfaces, die voor de gegevensoverdracht naar het bovenliggende niveau en voor de besturing van andere systeemelementen kunnen worden gebruikt.
Het PR205-algoritme wordt door de gebruiker in de gratis ALP-programmeeromgeving gemaakt. Daardoor is het mogelijk om aangepaste gebruikersalgoritmen te maken en rekening te houden met alle bijzonderheden van het systeem.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PR205 - apparaat
- Beknopte gebruiksaanwijzing
- Aansluitklemmen (set)
