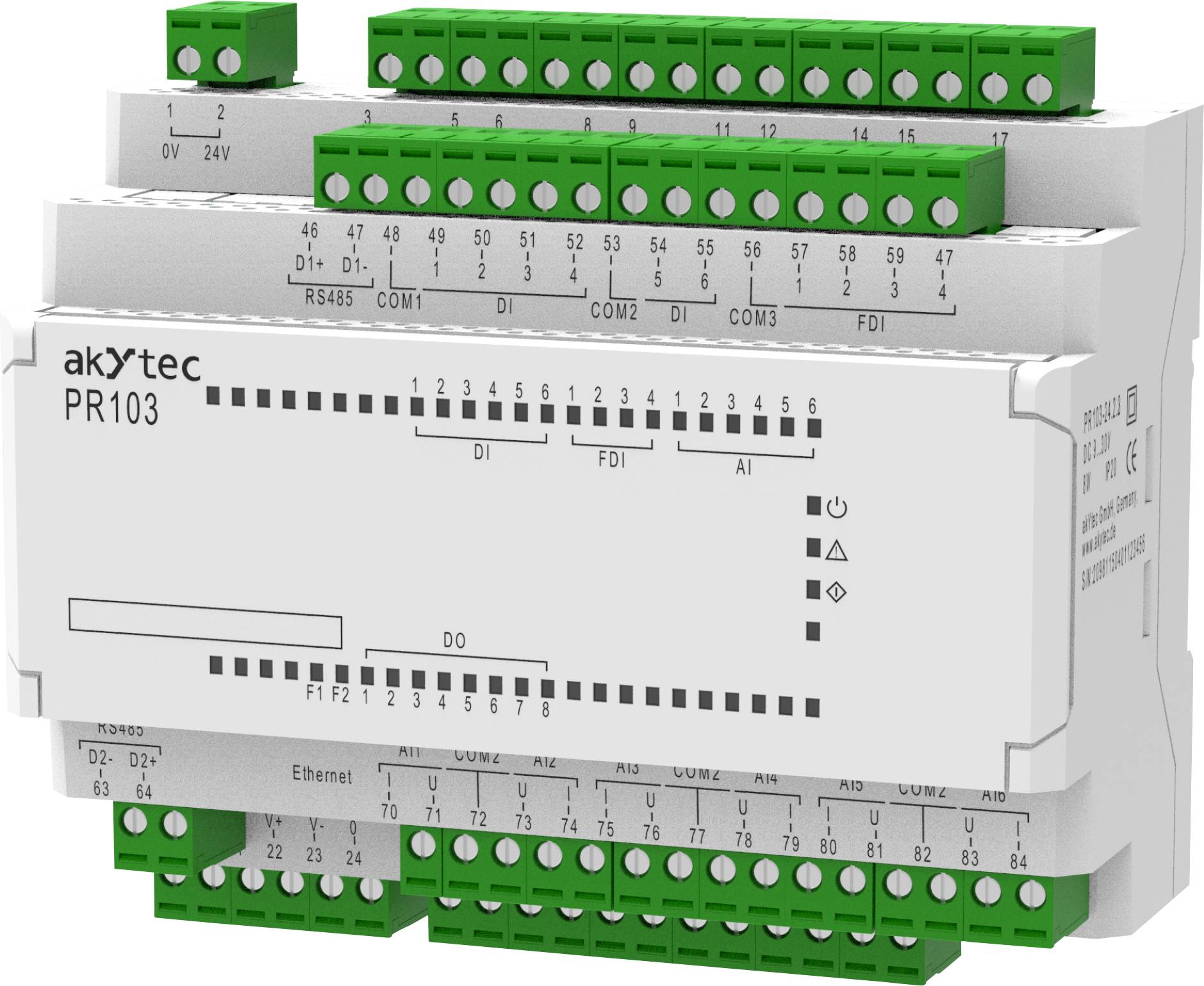

akYtec PR103.24.6.2 138889 PLC-besturingsrelais 24 V/DC
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Aantal
Totaal (€ 334,71 / Stuk)
€ 334,71
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
PR103.24.6.2, programmeerbaar relais
- Aansluituitrusting:
- 10 digitale ingangen
- 4 snelle digitale ingangen, tot 100 kHz
- 6 analoge ingangen: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, discrete modus, enz.
- 8 digitale uitgangen (e/m-relais of transistorschakelaar)
- 2 universele analoge uitgangen: 4 - 20 mA/0 - 10 V.
- Communicatiemogelijkheden:
- Ethernet-interface, master/master-modus:
- Directe toegang tot de cloud-service akYtecCloud. (Binnenkort beschikbaar)
- PC-aansluiting voor programmaconfiguratie en opname
- Procesvisualisatie met bedieningsvelden en SCADA
- Uitbreiding van de I/O met akYtec Mx210-modules
- 2 RS-485-interfaces, master/slave-modus:
- Integratie in SCADA-systemen
- Procesvisualisatie via bedieningspaneel
- Uitbreiding van de I/O met akYtec Mx110-modules
- Besturing van externe apparaten: Frequentieomvormer, sensoren, enz.
- Aansluiting op PC voor configuratie en programmaregistratie.
- Compacte modulaire behuizing met een breedte van 7 modules
- Afneembare klemblokken voor een eenvoudige installatie
- Snelle vervanging van de batterij
- Bedrijf:
- Vermogensaanpassingen: 24 V.
- Voeding via het boordnet met 12 V mogelijk
- Uitbreiding van de I/O-kanalen tot 32 stuks met behulp van akYtec PRM-modules
- Gebruik in onverwarmde ruimtes: -40 tot +55 °C
- Configuratie en programma-opname via USB, Ethernet en RS-485
Technische specificaties
- Min. Voedingsspanning: 9 V DC
- Max. Voedingsspanning: 30 V DC
- Voedingsspanning: 24 V DC
- Weergave: Nee
- Afmetingen (lxbxh): 123 x 108 x 58 mm
- Aantal relaisuitgangen (max.): 8
- Hoogte: 58 mm
- Lengte: 123 mm
- Breedte: 108 mm.
- Beschermingsklasse: IP20
- Onderdeelnummer fabrikant: 138889
- Inbouwwijze (details): DIN-rail (schakelpaneel/verdeelkast)
- Real-time klok: Ja
- Maximale omgevingstemperatuur: +55 °C.
- Minimale omgevingstemperatuur: -40 °C.
- Interfaces: 1x Ethernet, 2x RS485
- Aantal digitale ingangen (max.): 6
- Aantal snelle digitale ingangen (max.): 4
- Aantal analoge ingangen (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, enz.): 6
- Aantal analoge uitgangen (max.) (4...20 mA/0...10 V): 2
- Ondersteunde protocollen: Modbus TCP/RTU/ASCII (master/master)
- Klok: Real-time klok
- Programmageheugen: ROM 224 kB / Retail 60 kB
- Aantal uitbreidingsmodules: 2
- Modeltype: PR103.24.6.2
- Soort product: PLC-besturing
- Soortnaam
PLC-besturingsrelais
- Aantal analoge ingangen (max.)
6
- Analoge uitgangen (max.)
2
- Aantal digitale ingangen (max.)
6
- Aantal relais-uitgangen (max.)
8
- Ondersteunde protocollen
Modbus TCP/RTU/ASCII (master/master)
- Min. voedingsspanning
9 V/DC
- Voedingsspanning
9 - 30 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
24 V/DC
IP20
- Type
PR103.24.6.2
- Fabrikantnr.
138889
- Max. omgevingstemperatuur
-40 °C
- Min. omgevingstemperatuur
+55 °C
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553217 akYtec PR103.24.6.2 138889 PLC-besturingsrelais 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie 3553217 akYtec PR103.24.6.2 138889 PLC-besturingsrelais 24 V/DC
Omschrijving
De PR103 is het eerste programmeerbare relais van akYtec met geïntegreerde Ethernet-interface en is ontwikkeld voor de besturing van ventilatiesystemen, verwarmingen, pompgroepen en andere apparaten. Via de Ethernet-interface kan het apparaat in verdeelsystemen worden geïntegreerd en een afstandsbediening en -beheer van apparaten is akYtec cloud-service of een SCADA-systeem mogelijk. Bovendien beschikt de compacte PLC over twee geïntegreerde RS-485-interfaces voor de gegevensoverdracht naar het bovenliggende niveau.
De akYtec PRM-uitbreidingsmodules kunnen via de interne bus direct op de PLC worden aangesloten om de in-/uitgangen uit te breiden. In de gratis akYtec programmeeromgeving ALP kan de gebruiker algoritmen in de taal FBD met ondersteuning van functieblokken op ST schrijven.
Het uploaden en de configuratie van het apparaat gebeurt via micro-USB, Ethernet of RS-485.
De teksten voor dit artikel zijn automatisch vertaald.
De akYtec PRM-uitbreidingsmodules kunnen via de interne bus direct op de PLC worden aangesloten om de in-/uitgangen uit te breiden. In de gratis akYtec programmeeromgeving ALP kan de gebruiker algoritmen in de taal FBD met ondersteuning van functieblokken op ST schrijven.
Het uploaden en de configuratie van het apparaat gebeurt via micro-USB, Ethernet of RS-485.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PR103 - apparaat
- Beknopte gebruiksaanwijzing
- Aansluitblokken (set)
