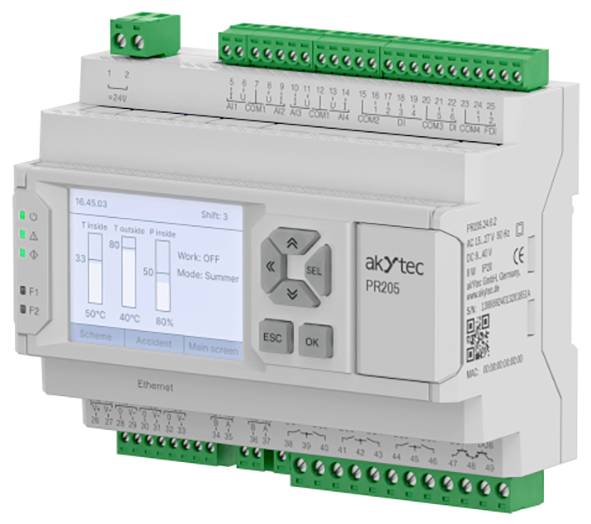

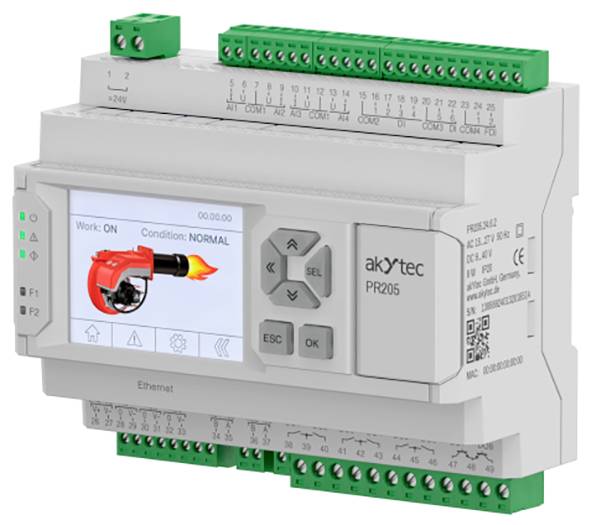

akYtec PR205.24.5.2 156317 PLC-besturingsrelais 24 V/DC
Fabrikantnummer:
Artikelnummer:
4 Stuk(s)
Aantal
Totaal (€ 309,92 / Stuk)
€ 309,92
excl. btw
Gratis verzending*
Slechts 4 Stuk(s) beschikbaar
Highlights & Details
PR205.24.5.2, programmeerbaar relais
- HMI: Grafisch scherm en toetsen.
- Grafisch kleurenscherm (2,4 inch diagonaal, resolutie 320 x 240 pixels)
- Zes mechanische toetsen, door de gebruiker aanpasbaar
- Vijf LED's: Drie service- en twee gebruikers-LED's
- Optimale combinatie van in- en uitgangen
- 4 analoge ingangen: PT1000, NTC/PTC, 4...20 mA/0...10 V, discrete modus
- 3 universele analoge uitgangen: 4 - 20 mA/0 - 10 V.
- 6 digitale ingangen (voeding 24 V)
- 2 snelle digitale ingangen tot 100 kHz
- 8 digitale uitgangen (E/M-relais en transistortoetsen)
- Communicatiefuncties
- Ethernet-interface, master/master-modus, Modbus TCP:
- Directe akYtec cloud
- PC-verbinding voor programmaconfiguratie en -opname
- Configuratie in akYtec ToolPro
- Procesvisualisatie met bedieningspaneel en SCADA
- I/O-uitbreiding met akYtec Mx210-modules
- Tot 2 RS-485-interfaces, master/master-slave-modus, Modbus RTU/ASCII:
- Integratie in SCADA-systemen
- Procesvisualisatie met bedieningspaneel
- Uitbreiding van de in-/uitgangen door akYtec Mx110-modules
- Besturing van externe apparaten: Frequentieomvormer, sensoren, enz.
- PC-aansluiting voor configuratie en programmaregistratie
- Compacte modulaire behuizing met een breedte van 7 modules
- Afneembare klemblokken voor een eenvoudige installatie
- Snelle vervanging van de batterij
- bedrijf
- 2 netvoedingsaanpassingen: ~/=24 V.
- Uitbreiding van de in-/uitgangskanalen door PRM-modules
- Gebruik in onverwarmde ruimtes: -20 tot +55 °C.
- Configuratie en programma-opname via USB, Ethernet
Technische specificaties
- Min. Voedingsspanning: 20 V DC
- Max. Voedingsspanning: 36 V DC
- Voedingsspanning: 24 V DC
- Weergave: Ja
- Producttype: PLC-besturing
- Aantal relaisuitgangen (max.): 6
- Hoogte: 58 mm
- Lengte: 123 mm
- Breedte: 108 mm.
- Beschermingsklasse: IP20
- Onderdeelnummer fabrikant: 156317
- Afmetingen: 123 x 108 x 58 mm (L x b x h)
- Real-time klok: Ja
- Interfaces: 1x Ethernet, 2x RS485
- Aantal digitale ingangen (max.): 6
- Aantal snelle digitale ingangen (max.): 2
- Aantal analoge ingangen (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, enz.): 4
- Aantal analoge uitgangen (max.) (4...20 mA/0...10 V): 3
- Ondersteunde protocollen: Modbus TCP/RTU/ASCII (master/master)
- Klok: Real-time klok
- Programmageheugen: ROM 224 kB / Retail 60 kB
- Modeltype: PR205.24.5.2
- Aantal transistoruitgangen (max.): 2
- Aantal uitbreidingsmodules: 2
- Aansluitmethode (details): DIN-rail (schakelkast/verdeelkast)
- Max. omgevingstemperatuur: +55 °C
- Min. omgevingstemperatuur -20 °C
- Soortnaam
PLC-besturingsrelais
- Aantal analoge ingangen (max.)
4
- Analoge uitgangen (max.)
3
- Aantal digitale ingangen (max.)
6
- Aantal relais-uitgangen (max.)
6
- Ondersteunde protocollen
Modbus TCP/RTU/ASCII (master/master)
- Min. voedingsspanning
20 V/DC
- Voedingsspanning
20 - 36 V/DC
- Max. voedingsspanning
36 V/DC
- Voedingsspanning
24 V/DC
IP20
- Type
PR205.24.5.2
- Fabrikantnr.
156317
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553333 akYtec PR205.24.5.2 156317 PLC-besturingsrelais 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie 3553333 akYtec PR205.24.5.2 156317 PLC-besturingsrelais 24 V/DC
Omschrijving
De PR205 is een compacte PLC met Ethernet-interface en grafisch display. De gebruiksvriendelijke en overzichtelijke gebruikersinterface vergemakkelijkt de installatie en het begrip van de informatie aanzienlijk. Met behulp van de gratis ALP-programmeeromgeving kan het apparaat een optimale configuratie van analoge en discrete I/O voor de besturing van ventilatie-, verwarmings- en airco-installaties realiseren. Via Ethernet- en RS-485-interfaces kunnen extra modules worden aangesloten. Bovendien is de informatieuitvoer naar het bovenliggende niveau, de besturing van andere systeemelementen en de uitvoer van informatie in de akYtec-cloud mogelijk.
Voor uitbreiding van de eigen in-/uitgangen kunnen de akYtec PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. De algoritmen worden door de gebruiker in FBD-taal met ondersteuning van functieblokken in de vrije programmeeromgeving ALP op ST geschreven.
Het uploaden en configureren van het algoritme gebeurt via micro-USB, Ethernet of RS-485.
De PR205 is een nieuw, programmeerbaar relais met grafisch display en Ethernet-interface. Het combineert een optimale configuratie van analoge en discrete in-/uitgangen voor de besturing van ventilatie-, verwarmings- en airco-installaties. Het aantal in-/uitgangen kan door het gebruik van de akYtec uitbreidingsmodules PRM worden verhoogd. Indien nodig kan het aantal I/O met de akYtec uitbreidingsmodules PRM worden verhoogd.
Het grafische kleurenscherm maakt het maken van comfortabele en overzichtelijke gebruikersinterfaces mogelijk. Hierdoor worden de configuratie en de waarneming van informatie aanzienlijk vereenvoudigd.
Via de Ethernet-interface kan het apparaat in verdeelsystemen worden geïntegreerd. Bovendien is een uitbreiding van de in- en uitgangen met behulp van akYtec Mx210 I/O-modules en een afstandsbediening en -beheer van apparaten met akYtec-cloud De PR205 beschikt over twee geïntegreerde RS-485-interfaces, die voor de gegevensoverdracht naar het bovenliggende niveau en voor de besturing van andere systeemelementen kunnen worden gebruikt.
Het PR205-algoritme wordt door de gebruiker in de gratis ALP-programmeeromgeving gemaakt. Hierdoor is het mogelijk om individuele gebruikersalgoritmen te maken, waarbij rekening kan worden gehouden met alle systeemkenmerken.
De teksten voor dit artikel zijn automatisch vertaald.
Voor uitbreiding van de eigen in-/uitgangen kunnen de akYtec PRM-uitbreidingsmodules via de interne bus direct op de PLC worden aangesloten. De algoritmen worden door de gebruiker in FBD-taal met ondersteuning van functieblokken in de vrije programmeeromgeving ALP op ST geschreven.
Het uploaden en configureren van het algoritme gebeurt via micro-USB, Ethernet of RS-485.
De PR205 is een nieuw, programmeerbaar relais met grafisch display en Ethernet-interface. Het combineert een optimale configuratie van analoge en discrete in-/uitgangen voor de besturing van ventilatie-, verwarmings- en airco-installaties. Het aantal in-/uitgangen kan door het gebruik van de akYtec uitbreidingsmodules PRM worden verhoogd. Indien nodig kan het aantal I/O met de akYtec uitbreidingsmodules PRM worden verhoogd.
Het grafische kleurenscherm maakt het maken van comfortabele en overzichtelijke gebruikersinterfaces mogelijk. Hierdoor worden de configuratie en de waarneming van informatie aanzienlijk vereenvoudigd.
Via de Ethernet-interface kan het apparaat in verdeelsystemen worden geïntegreerd. Bovendien is een uitbreiding van de in- en uitgangen met behulp van akYtec Mx210 I/O-modules en een afstandsbediening en -beheer van apparaten met akYtec-cloud De PR205 beschikt over twee geïntegreerde RS-485-interfaces, die voor de gegevensoverdracht naar het bovenliggende niveau en voor de besturing van andere systeemelementen kunnen worden gebruikt.
Het PR205-algoritme wordt door de gebruiker in de gratis ALP-programmeeromgeving gemaakt. Hierdoor is het mogelijk om individuele gebruikersalgoritmen te maken, waarbij rekening kan worden gehouden met alle systeemkenmerken.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PR205 - apparaat
- Beknopte gebruiksaanwijzing
- Aansluitklemmen (set)
