Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Overspanningsveilige stekker 1 stuk(s) kopen ? Conrad Electronic

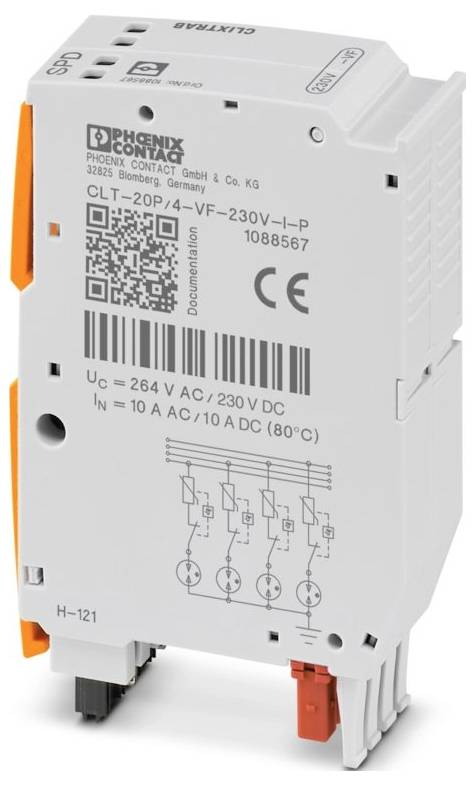

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Overspanningsveilige stekker 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 22 sep.

17 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 198,34 / Stuk)

€ 198,34

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: CLIXTRAB
IEC-TESTKLASSE: C1;C2;C3;D1
Model: Stekker
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 240 V AC
Aansluitwijze: insteekbaar
Breedte: 20,6 mm
Hoogte: 53,25 mm
Diepte: 81,9 mm
Kleur: lichtgrijs (RAL 7035).
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PA 6.6+GV 20 %
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Werkingsrichting: Lijnaarde
Hoogste permanente spanning UC: 230 V DC;264 V AC
NOMINALE STROOM: 10 A AC (80 °C / 10 A AC C);6 A DC (80 °C / 6,3 A DC F);10 A DC (80 °C / 10 A DC D01 GR)
Werkende werkzame stroom IC bij UC: ≤ 1 µA
Beschermingslijmstroom IPE: ≤ 4 µA
Totale lekstroom ITotal (8/20) µs: 12 kA
Beschermingsniveau omhoog (Ader-aarde): ≤ 1,4 kV (C1 - 1,5 kV / 750 A);≤ 1,4 kV (C2 - 6 kV / 3 kA);≤ 1,5 kV (C3 - 50 A)
Vereiste voorzekering maximaal: 10 A AC (C);6,3 A DC (F);10 A DC (D01 gr)
Schokbestendigheid (Ader-aarde): C1 - 1,5 kV / 750 A;C2 - 6 kV / 3 kA;C3 - 50 A;D1 - 500 A.
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montage: op basiselement
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PA 6.6+GV 20%
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Schok (bedrijf): 5g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z);10g (halve sinus / 8 ms / 3x ±X, ±Y, ±Z);5g (halve sinus / 30 ms / 3x ±X, ±Y, ±Z)
Trilling (werking): 0,58 g (5 ... 150 Hz / 5 uur / X, Y, Z);1 g (5 ... 2000 Hz / 5 uur / X, Y, Z)
Responsietijd ta (Ader-aarde): ≤ 100 ns
Invuldemping AE, asym.: type. 0,3 dB (≤ 60 MHz/150 Ω)
Tijd voor het terugstellen van de puls (Ader-aarde): ≤ 30 ms
Grensfrequentie fg (3 dB), asym. (Signaalmassa) in het 150 Ω-systeem: type. 60 MHz
Capaciteit (Ader-signaalmassa): type. 20 PF

Soortnaam: Overspanningsveilige stekker

Nominale spanning: 230 V/AC

Uitvoering: Stekker

: IP20

Fabrikantnr.: 1088567

Afm.: (b x h x d) 20.6 x 53.25 x 81.9 mm

Breedte: 20.6 mm

Hoogte: 53.25 mm

Diepte: 81.9 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Overspanningsveilige stekker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Overspanningsveilige stekker 1 stuk(s)

Omschrijving

Overspanningsbeveiligingsstekker direct insteekbaar op 4 kabelklemmen, met geïntegreerde statusweergave op de module voor een 4-draads potentiaalvrij werkende signaalkring met Hohem nominale stroom. Nominale spanning: 230 V AC

De teksten voor dit artikel zijn automatisch vertaald.
