Name: Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)
Brand: Phoenix Contact
SKU: 3563584
Availability: BackOrder

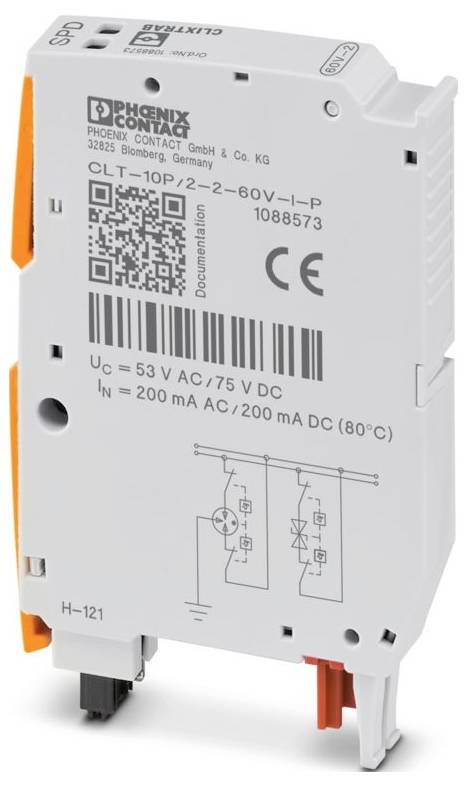

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 1 dec.

Aantal

Stuk(s)

Totaal (€ 119,99 / Stuk)

€ 119,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: CLIXTRAB
IEC-TESTKLASSE: C1;C2;C3;D1
Model: Stekker
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 60 V DC
Aansluitwijze: insteekbaar
Breedte: 10,3 mm
Hoogte: 53,25 mm
Diepte: 81,9 mm
Kleur: lichtgrijs (RAL 7035).
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PA 6.6+GV 20 %
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Effectrichting: Line-Line & Line-Earth Ground
Hoogste permanente spanning UC: 75 V DC;53 V AC
Nominale stroom: 200 mA (80 °C)
Werkende werkzame stroom IC bij UC: ≤ 1 µA
Beschermingslijmstroom IPE: ≤ 1 µA
Totale lekstroom ITotal (8/20) µs: 10 kA
Beschermingsniveau omhoog (ader-ader): ≤ 240 V (C3 - 40 A)
Beschermingsniveau omhoog (Ader-aarde): ≤ 1,55 kV (C1 - 2 kV / 1 kA);≤ 1,2 kV (C2 - 10 kV / 5 kA);≤ 1,65 kV (C3 - 100 A)
Capaciteit (ader-ader): type. 500 PF
Vereiste voorzekering maximaal: 200 mA (T)
Schokbestendigheid (Ader-aarde): C1 - 2 kV / 1 kA;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1,25 kA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montage: op basiselement
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 3
Isolatiemateriaal: PA 6.6+GV 20%
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Schok (bedrijf): 5g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z);10g (halve sinus / 8 ms / 3x ±X, ±Y, ±Z);5g (halve sinus / 30 ms / 3x ±X, ±Y, ±Z)
Trilling (werking): 0,58 g (5 ... 150 Hz / 5 uur / X, Y, Z);1 g (5 ... 2000 Hz / 5 uur / X, Y, Z)
Responsietijd ta (Ader-aarde): ≤ 100 ns
Invuldemping AE, asym.: type. 0,3 dB (≤ 60 MHz/150 Ω)
Tijd voor het terugstellen van de puls (Ader-aarde): ≤ 100 ms
Responsietijd ta (ader-ader): ≤ 1 ns
Invuldemping AE, sym.: type. 0,3 dB (≤ 1,3 MHz / 150 Ω)
Grensfrequentie fg (3 dB), sym. In het 150 Ω-systeem: type. 4,5 MHz
Schokbestendigheid (ader-ader): C3 - 40 A.
Grensfrequentie fg (3 dB), asym. (Signaalmassa) in het 150 Ω-systeem: type. 60 MHz
Capaciteit (Ader-signaalmassa): type. 15 PF

Soortnaam: Overspanningsveilige stekker

Lekstroom: 10 kA

Nominale spanning: 60 V/DC

Uitvoering: Stekker

: IP20

Fabrikantnr.: 1088573

Afm.: (b x h x d) 10.3 x 53.25 x 81.9 mm

Breedte: 10.3 mm

Hoogte: 53.25 mm

Diepte: 81.9 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)

Omschrijving

Overspanningsbeveiligingsstekker direct insteekbaar op 2 kabelklemmen, met geïntegreerde statusweergave op de module voor een 2-draads potentiaalvrij werkende signaalkring. Nominale spanning: 60 V DC
