Phoenix Contact 2904627 Stroomvoorziening 48 V/DC 20 A 1217 VA Inhoud 1 stuk(s) kopen ? Conrad Electronic

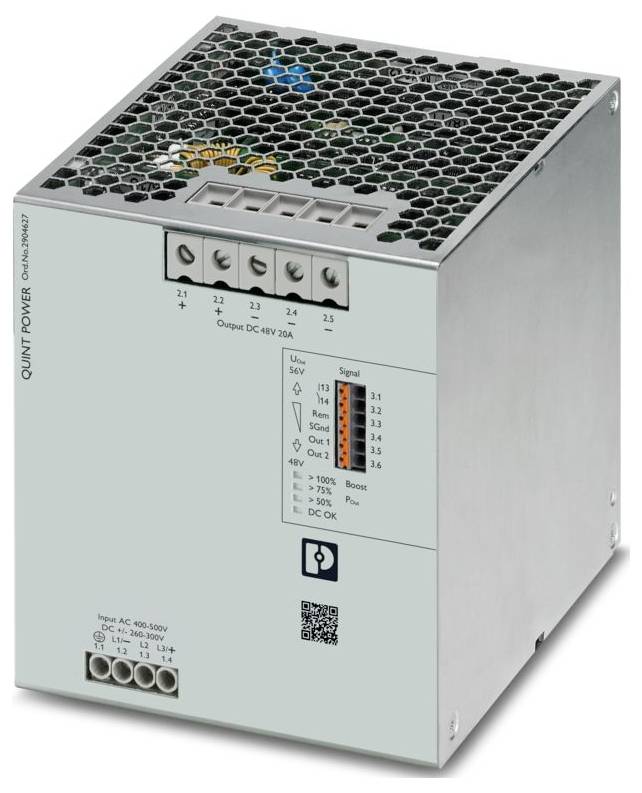

Voedingseenheid met gelabelde aansluitingen voor ingang en uitgang, verschillende poorten en statusindicatoren op een metalen behuizing.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 500,00 / Stuk)

€ 500,00

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 120 mm
Hoogte: 130 mm
Diepte: 125 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-10
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 0,7g, 90 min., resonantiefrequentie 0,7g, 90 min. (Volgens DNV GL klasse A)
5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Conform DNV GL klasse C) gemonteerd met UWA 130 - 2901664
Isoleerlengte: 10 mm
Draaddoorsnede flexibel min.: 0,5 mm²
Draaddoorsnede flexibel max.: 1,5 mm²
Diameter van de ladder vast min.: 0,5 mm²
Draaddoorsnede star max.: 1 mm²
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Aanhaalmoment min: 1,2 Nm
Frequentiebereik 50 Hz tot 60 Hz
Beschermingsklasse: I
Frequentie: 50 Hz
Nominaal ingangsbereik: ± 260 V DC ... 300 V DC
Ingangsspanningsbereik: ± 260 V DC ... 300 V DC -13 % - +30 %;520 V DC ... 600 V DC -13 % - +30 % (mid-Point earthed)
Inschakelstroomstoot: type. 1,5 A (bij 25 °C)
Inschakelstroomstootintegraal (I2t): < 0,06 A2s
Inschakelstroomstootbegrenzing: 2 A (na 1 ms)
Netuitvaltijd: type. 26 ms (3x 400 V AC);type. 26 ms (3x 480 V AC)
STROOMVERBRUIK: 2,2 A (±260 V DC);1,9 A (±300 V DC)
Nominaal opgenomen vermogen: 1217 VA
Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
Inschakeltijd: < 1 sec.
Selectie van geschikte zekering voor de ingangsbeveiliging: 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)
Rendement: type. 95,9% (400 V AC);type. 96,2% (480 V AC)
Nominale uitgangsspanning: 48 V DC
Instelbereik van de uitgangsspanning (USet): 48 V DC ... 56 V DC (constant vermogen)
Nominale uitgangsstroom (IN): 20 A.
Statische boost (ISTAT.boost): 22,5 A.
Dynamische boost (IDyn.boost): 30 A (5 s)
Selective Fuse Breaking (ISFB): 105 A (15 ms)
MAGNETISCHE VEILIGHEIDSOPLOSSING: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Weerstand tegen terugspanning: ≤ 60 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
Restgolfcapaciteit: < 50 mVSS (bij nominale waarden)
Stijgtijd: < 1 s (UOut = 10 % ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 6 W (400 V AC);< 6 W (480 V AC)
Nominaal vermogen maximaal: < 41 W (400 V AC);< 41 W (480 V AC)
VERLIESVERMOGEN SLEEP MODE: < 1 W (400 V AC);< 1 W (480 V AC)
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 4 kV (testspanning 2 - asymmetrisch)
Default: Gesloten (UOut > 0,9 USet)
DIGITAAL: 24 V DC 1 A;30 V AC 0,5 A.
Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
Signaalaarde SGnd: Referentiepotentiaal voor OUT1, Out2 en rem
Aantal fasen: 3
Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);2,4 kV AC (eenheidskeuring)
Schakelfrequentie: 32,00 kHz ... 100,00 kHz (niveau van de hulpomvormer);55,00 kHz ... 300,00 kHz (hoofdconvertor niveau);25,00 kHz ... 500,00 kHz (PFC-niveau)
MTBF (IEC 61709, SN 29500): > 851000 uur (25 °C);> 519000 uur (40 ° C);> 237000 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 20 A
Temperatuur: 25 °C;
Tijd: 218000 uur
Aanvullende tekst: Testniveau 2
Inbouwmaat: Inbouwmaat
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de kap: Roestvrij staal X6Cr17
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 11 ms, 15 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 5000 m)
En 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 61010-1-12;CAN/CSA-C22.2 NO. 61010-2-201
SIQ: CB-REGELING (IEC 61010-1, IEC 61010-2-201)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 8 kV (testniveau 4)
Luchtontlading: 15 kV (testniveau 4)
Opmerking: Criterium A: 0,5 / 1 periode
Criterium B: 5 / 50 / 250 periodes
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 2,5 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testniveau 4)
Testniveau 4: 15 kHz 150 kHz (testniveau 4)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 4)
Testniveau 6: 16,7 Hz 50 Hz 60 Hz (testniveau 4)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
Ingang, uitgang (testniveau 2): 10 MHz (testniveau 3 - asymmetrisch)
Ingang, uitgang (testniveau 3): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
Gedempt magnetisch veld: Gedempt magnetisch veld
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
RAILTOEPASSINGEN: EN 50121-3-2;EN 50121-5;IEC 62236-3-2;IEC 62236-5
Stuuringang (configureerbaar) rem: Uitgangsvermogen AAN/UIT (SLEEP MODE)
AC-bedrijf: AC-bedrijf
Vorm van het netwerk: Sternetwerk
Standaard netspanning: 400 V AC;480 V AC
Spanningssoort van de voedingsspanning: DC
Frequentiebereik AC: 50 Hz ... 60 Hz -10 % ... +10 %
Frequentiebereik (FN): 50 Hz ... 60 Hz -10 % ... +10 %
Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor, gaskabel
Arbeidsfactor (cos phi): 0,95
Selectie geschikte zekering voor de ingangsbeveiliging: ≥ 1000 V DC
Lekstroom tegen PE: < 3,5 mA;1 mA (550 V AC, 60 Hz)
DC-bedrijf: DC-bedrijf
Derating: > 60 °C ... 70 °C (2,5 %/K)
Regelafwijking: < 0,5% (lastverandering statisch 10 % ... 90 %);< 2% (lastverandering dynamisch 10 % ... 90 %, (10 Hz);< 0,25% (verandering ingangsspanningsbereik ±10%)
UITGANGSVERMOGEN: 960 W;1080 W;1440 W.
CREST-factor: type. 1,67 (400 V AC);type. 1,63 (480 V AC)
Signaal Out 1 (configureerbaar): Signaal Out 1 (configureerbaar)
Signaal Out 2 (configureerbaar): Signaal Out 2 (configureerbaar)
Signaal relais 13/14 (configureerbaar): Signaal relais 13/14 (configureerbaar)
Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 0,75 mm²
Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1,5 mm²
Draaddoorsnede AWG min: 20
Draaddoorsnede AWG max.: 16
Aanhaalmoment max.: 1,5 Nm
Signaaluitgang: Signaaluitgang
Punt: > 100 % (LED brandt geel, uitgangsvermogen > 960 W);> 75 % (LED brandt groen, uitgangsvermogen > 720 W);> 50 % (LED brandt groen, uitgangsvermogen > 480 W)
UOut: > 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
Isolatiespanning uitgang/PE: 0,5 kV DC (typetest);0,5 kV DC (eenheidskeuring)
Isolatiespanning ingang/PE: 3,5 kV AC (typekeuring);2,4 kV AC (eenheidskeuring)
Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
Inbouwafstand rechts/links: 5 mm / 5 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Norm - beperking van de harmonische stromen van het net: En 61000-3-2
Norm - elektrische veiligheid: IEC 61010-2-201 (SELV)
Norm - minimale beschermingsspanning: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
Norm - veilige scheiding: IEC 61558-2-16;IEC 61010-2-201
Norm - veiligheid voor meet-, controle-, regel- en laboratoriumapparatuur: IEC 61010-1
Norm - veiligheid van transformatoren: En 61558-2-16
Batterij opladen: DIN 41773-1
Goedkeuring - eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken: SEMI F47-0706, en 61000-4-11
En 61558-2-16: II (≤ 4000 m)
UL-goedkeuringen: UL listed UL 61010-1;UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, d T4 (locatie Hazardous)
EMC-eisen energievoorziening: IEC 61850-3 (G,H);en 61000-6-5 (schakelinstallaties)
Harmonische stromen: Harmonische stromen
Flikker: Flikker
Aantal periodes: 0,5 / 1 / 5 / 50 / 250 periodes
Gedempte sinustrillingen (ring wave): Gedempte sinustrillingen (ring wave)

Soortnaam: Stroomvoorziening

Ingangsspanning (min.): 400 V/AC
260 V/DC

Ingangsspanning (max.): 500 V/AC
600 V/DC

Uitgangsstroom (max.): 20 A

Uitgangsstroom (max.) afgerond: 20 A

: 1217 VA

Fasen: 3

Uitgangsspanning (nom.): 48 V/DC

Aansluiting: Schroeven
Push-In-veeraansluiting

Afm.: (l x b x h) 125 x 120 x 130 mm

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904627

Inhoud: 1 stuk(s)

Breedte: 120 mm

Hoogte: 130 mm

: 125 mm

: IP20

Type: QUINT4-PS/3AC/48DC/20

Diepte: 125 mm

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579825 Phoenix Contact 2904627 Stroomvoorziening 48 V/DC 20 A 1217 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579825 Phoenix Contact 2904627 Stroomvoorziening 48 V/DC 20 A 1217 VA Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding QUINT Power, schroefaansluiting, montage op DIN-rail, ingang: 3-fasig, uitgang: 48 V DC / 20 A.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
