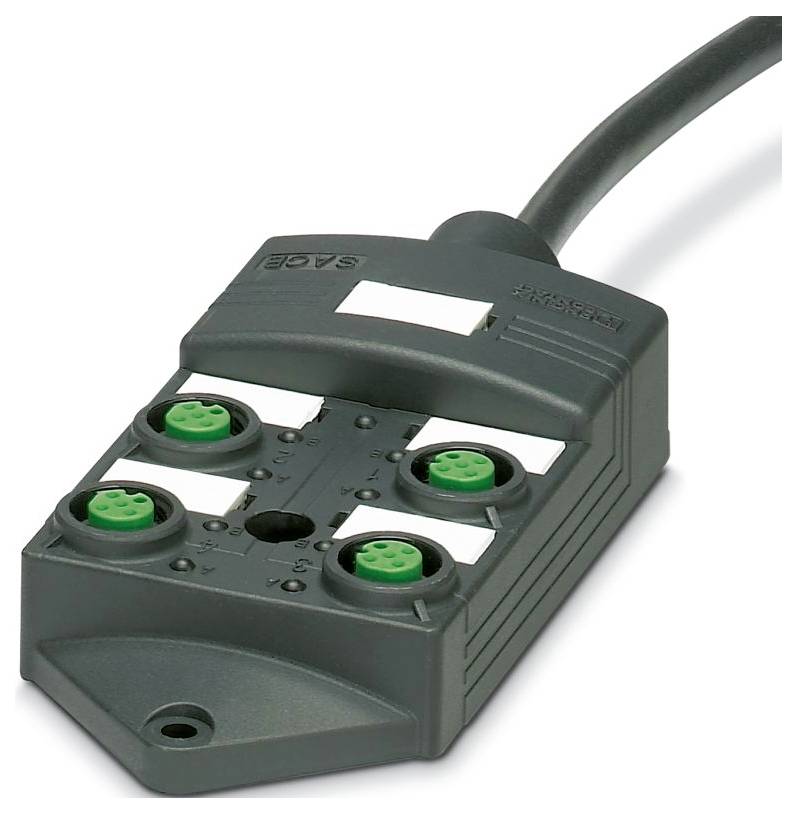

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor/actuator box M12-verdeler met kunststof schroefdraad 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
4
Aantal verdelers
4-voudig
Toewijzing
Dubbel
Type
SACB-4/ 8-L-15,0PUR SCO P
Datasheet (PDF)
20 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 95,03
3
3% = € 2,63
€ 92,40
5
4% = € 3,68
€ 91,35
10
5% = € 4,39
€ 90,64
25
5% = € 5,18
€ 89,85
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Technische specificaties
- Aantal Polen: 11
- NOMINALE SPANNING UN: 24 V DC
- Breedte: 54 mm.
- Hoogte: 23 mm
- Brandbaarheidsklasse conform UL 94: V0
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-101
- Lengte: 117 mm
- Materiaal contactoppervlak: Verguld
- Buitendiameter kabel: 8,70 mm ±0,2 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 15 m
- Kabeldoorsnede: 8x 0,5 mm² (signaalleiding);3x 1 mm² (energieleiding)
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M12-connector
- Buitenmantel, kleur: zwart RAL 9005
- Toepassing: Standaard
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen
- Codering: A
- LED: Ja
- Materiaal contact: Cu legering
- Testspanning: 2000 V
- Aantal sleuven: 4
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 12 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 4 A.
- Aansluitmethode sensor/actuator: M12-bus
- Aantrekkoppel sleuf sensor-/actor-leiding: 0,4 Nm
- Aansluitbezetting: Aansluitbezetting
- SLEUF/POOL = ADERKLEUR OF AANSLUITING: 1 / 4 1-4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 5 (A) = GN;2 / 2 (B) = RDBU;3 3 / 4 (A) = YE;3 / 2 (B) = WHGN;1-4 / 24 (A) = GY;1-4 / 2 (B) = GN;4 / BN = GY = 4 + 4 (B
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: PBT
- Materiaal afdichting O-ring: NBR
- Materiaal contacthouder: PA
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,5 Nm
- Materiaal gietmassa: PUR
- Lokale diagnose: Voedingsspanning LED groen;statusweergave I/O LED geel
- Bewaakte functie: Voedingsspanning
- Optische weergave: LED groen
- PUR/PVC ZWART [PUR]: PUR/PVC ZWART [PUR]
- Leidinggewicht: 122 kg/km
- UL AWM Style 20549
- Afgeschermd: nee
- Type geleiding: PUR/PVC zwart [PUR]
- Opbouw van de printplaat signaalkabel: 28x 0,15 mm
- Signaaldraad AWG: 20
- Opbouw van de printplaat voeding: 56x 0,15 mm
- Voeding AWG: 17
- Aderdiameter inclusief isolatie: 1,5 mm ± 0,1 mm (signaaldraad);2,1 mm ± 0,1 mm (energieleiding)
- Materiaal aderisolatie: PVC
- Enkele ader, kleur: Bruin, blauw, groen/geel, wit, groen, geel, grijs, grijs/roze, rood/blauw, wit/groen, bruin/groen
- Wanddikte binnenmantel: ≥ 0,15 mm
- Wanddikte buitenmantel: ≥ 0,38 mm
- Totale verzeeling: Aders in lagen verseilt
- Nominale spanning kabel: 300 V.
- Minimale buigradius, vast gelegd: 7,5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 66 mm
- Kleinste buigradius, beweegbaar gelegd: 87 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 1500000, buigradius: 87 mm, verplaatsing: 2 m, verplaatsingssnelheid: 2 m/s.
- Vlamgebrek: DIN en 50265
- Oliebestendigheid: Conform VDE 0472 deel 803
- Bijzondere eigenschappen: Siliconenvrij
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
4
- Toewijzing
Dubbel
- Type
SACB-4/ 8-L-15,0PUR SCO P
- Stamkabel
Ja
- Aantal verdelers
4-voudig
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
M12-bus
- Breedte
54 mm
117 mm
IP65
IP67
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
12 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Aansluiting-diameter (max.)
1 mm²
- Aansluiting-diameter (min.)
0.5 mm²
- Soort aansluiting (verdeeldozen)
M12-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
5
- Fabrikantnr.
1097602
- Inhoud
1 stuk(s)
- Kabellengte
15 m
- Aantal polen
5
- Hoogte
23 mm
- Stroombelastbaarheid (totaal)
12 A
- Stroombelastbaarheid per I/O signaal
2 A
- Diepte
117 mm
- Voedingsspanning
24 V
- Ontwerpspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor/actuator box M12-verdeler met kunststof schroefdraad 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 Sensor/actuator box M12-verdeler met kunststof schroefdraad 1 stuk(s)
Omschrijving
Verdeeldoos, toepassing: Standaard, aansluitmethode: M12-bus kunststof, aantal sleuven: 4, aantal Polen: 5, codering: A, bezetting van sleuven: Dubbel, statusweergave: Ja, PNP; aansluiting hoofdleiding: vaste aansluiting 180°, PUR/PVC, kabellengte: 15 m, afscherming: nee
