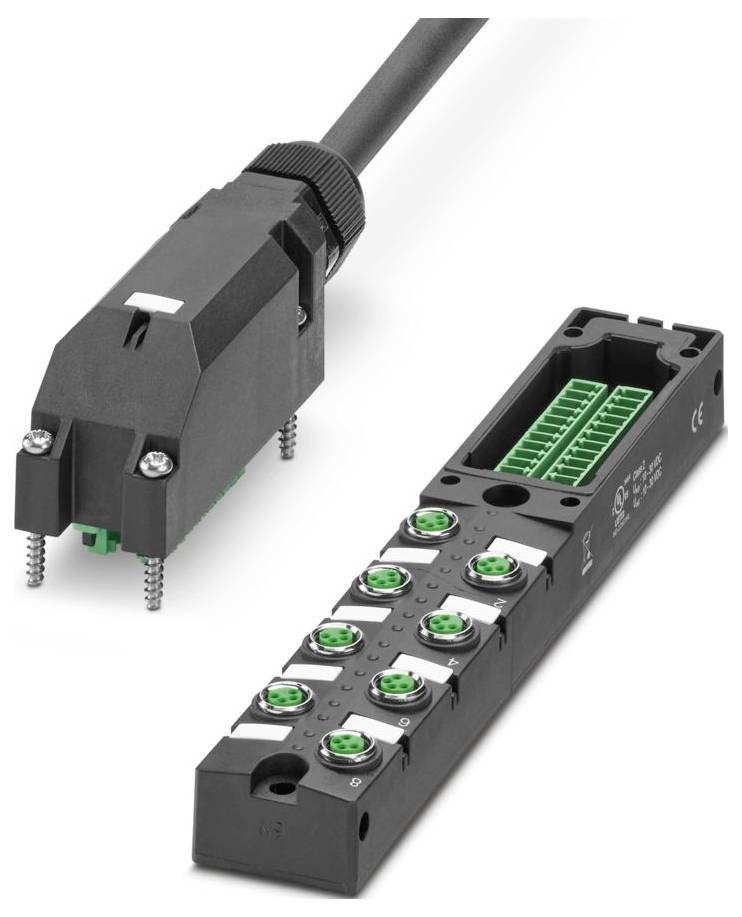

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
16
Aantal verdelers
8-voudig
Toewijzing
Dubbel
Datasheet (PDF)
7 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 140,49
3
2% = € 3,43
€ 137,06
5
3% = € 4,80
€ 135,69
10
4% = € 5,70
€ 134,79
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 140,49 / Stuk)
€ 140,49
excl. btw
Gratis verzending*
Slechts 7 Stuk(s) beschikbaar
Technische specificaties
- Aantal Polen: 18
- NOMINALE SPANNING UN: 24 V DC
- Breedte: 30 mm
- Hoogte: 49 mm
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-104
- Materiaal afdichting: FKM
- Lengte: 180,9 mm
- Materiaal contactoppervlak: NI/AU
- Buitendiameter kabel: 9,50 mm ±0,2 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 10 m
- Kabeldoorsnede: 16x 0,34 mm² (signaalleiding);2x 0,75 mm² (energieleiding)
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M8-connector
- Buitenmantel, kleur: zwart RAL 9005
- Toepassing: Standaard
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen
- Codering: A
- LED: Ja
- Materiaal contact: CuZn
- Testspanning: 2000 V
- Aantal sleuven: 8
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 6 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 2 A.
- Aansluittype sensor/actuator: M8-bus
- Aansluitbezetting: Aansluitbezetting
- Sleuf/pool = aderkleur of aansluiting: 1 / 4 5 5 (A) = 1 / 4 4 = WH;1 / 2 (B) = 1 / 2 = GYPK;2 / 4 4 5 (A) = 2 / 4 = GN;2 / 2 (B) = 2 / 2 = RDBU;4 / 4 (A) = 3 / 4 = YE;3 / 2 (B) = 3 / 2 = WHGN;4 / 4 (A) = 4 / 5 (B) = 4 (B) = 4 / 3 (B 2 = WHYE; 7 3 / 4 (A) = 6 1-8 / 4 = RD;8 / 2 (B) = 8 / 2 = YEBN;8 / 4 (A) = 7 / 4 = BK;7 / 2 (B) = 7 / 2 = WHGY;1-8 / 4 (A) = 6 / 4 = VT;24 / 2 (B) = 8 / 2 = GYBN = WHGY;6 = 0 + 6 (V
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: Cu-legering
- Materiaal afdichting O-ring: FKM
- Materiaal contacthouder: PBT
- Materiaal contact vaste kabel pagina: Cu legering
- Materiaal contactoppervlak hoofdkabelzijde: Vertind
- Aantrekweerstandsdekselbout: 1 Nm
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,8 Nm
- Materiaal gietmassa: PUR
- Materiaal contacthouder vaste kabel pagina: PA
- Lokale diagnose: Voedingsspanning LED groen;statusweergave I/O LED geel
- Bewaakte functie: Voedingsspanning
- Optische weergave: LED groen
- Leidinggewicht: 143,9 kg/km
- UL AWM Style 20549
- Afgeschermd: nee
- Opbouw van de printplaat signaalkabel: 19x 0,15 mm
- Signaaldraad AWG: 22
- Opbouw van de printplaat voeding: 42x 0,15 mm
- Voeding AWG: 18
- Aderdiameter inclusief isolatie: 1,3 mm ± 0,1 mm (signaaldraad);1,8 mm ± 0,1 mm (energieleiding)
- Materiaal aderisolatie: PVC
- Enkele ader, kleur: Bruin, blauw, wit, groen, geel, grijs, roze, rood, zwart, paars, grijs/roze, rood/blauw, wit/groen, bruin/groen, wit/geel, geel/bruin, wit/grijs, grijs/bruin
- Totale verzeeling: Aders in lagen verseilt
- Nominale spanning kabel: 300 V.
- Minimale buigradius, vast gelegd: 7,5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 72 mm
- Kleinste buigradius, beweegbaar gelegd: 95 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 1500000, buigradius: 95 mm, verplaatsing: 2 m, verplaatsingssnelheid: 2 m/s.
- Vlamgebrek: DIN en 50265
- Oliebestendigheid: Conform VDE 0472 deel 803
- Bijzondere eigenschappen: Siliconenvrij
- Wanddikte: Isolatie ≥ 0,15 mm (binnenmantel);≥ 0,76 mm (buitenmantel)
Piece
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
16
- Toewijzing
Dubbel
- Type
SACB- 8/4-L-C-M8 HD/10,0 PUR
- Stamkabel
Ja
- Aantal verdelers
8-voudig
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
M8-bus
- Breedte
30 mm
180.9 mm
IP67
- Stroombelastbaarheid per insteekplaats
2 A
- Somstroom (enkelvoudige voeding)
6 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Soort aansluiting (verdeeldozen)
M8-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
4
- Gewicht
0.1439 kg/m
- Fabrikantnr.
1197618
- Inhoud
1 stuk(s)
- Kabellengte
10 m
- Aantal polen
4
- Hoogte
49 mm
- Stroombelastbaarheid (totaal)
6 A
- Stroombelastbaarheid per I/O signaal
2 A
- Diepte
180.9 mm
- Kleur behuizing
Zwart
- Voedingsspanning
24 V
- Ontwerpspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s)
Omschrijving
Verdeeldoos, toepassing: Standaard, aansluitmethode: M8-bus metaal, aantal sleuven: 8, aantal Polen: 4, codering: A, insteekbezetting: Dubbel, statusweergave: Ja, PNP; aansluiting voor stamleiding: insteekbare schroefaansluiting 180°, PUR/PVC, kabellengte: 10 m, afscherming: nee
