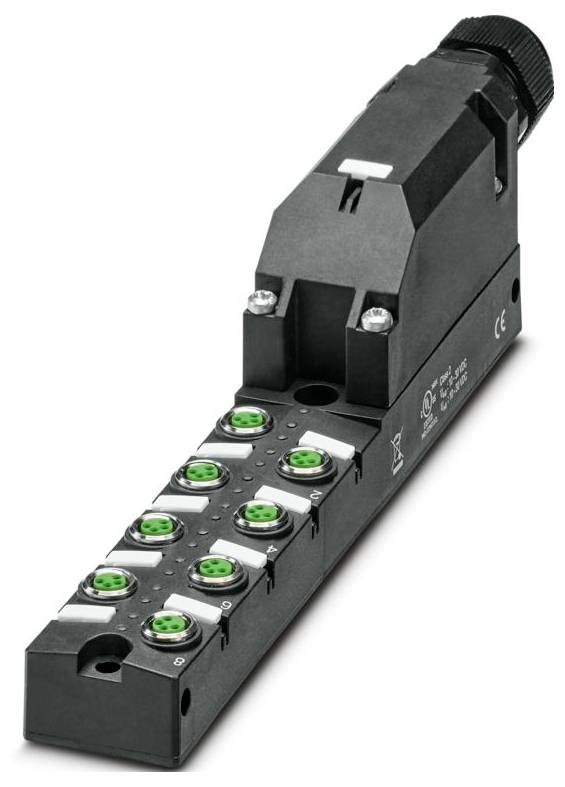

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s) Single
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Single
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
8
Aantal verdelers
8-voudig
Toewijzing
Dubbel
Datasheet (PDF)
75 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 72,72
3
3% = € 2,02
€ 70,70
5
4% = € 2,82
€ 69,90
10
5% = € 3,36
€ 69,36
25
5% = € 3,97
€ 68,75
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 72,72 / Stuk)
€ 72,72
excl. btw
Gratis verzending*
Technische specificaties
- Aantal polen: 4
- NOMINALE SPANNING UN: 24 V DC
- Aansluitmethode: Insteekbare push-in-veeraansluiting
- Breedte: 30 mm
- Hoogte: 49 mm
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-104
- Materiaal afdichting: FKM
- Lengte: 181 mm
- Materiaal contactoppervlak: NI/AU
- Diameter kabelbuitenkant: 6 mm ... 12 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M8-connector
- Toepassing: Standaard
- Codering: A
- LED: Ja
- Materiaal contact: CuZn
- Aantal sleuven: 8
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 8 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 2 A.
- Aansluittype sensor/actuator: M8-bus
- Aansluitbezetting: Aansluitbezetting
- Sleuf/pool = aderkleur of aansluiting: 1 / 4 5 (A) = 1 / 4 4;1 / 2 (B) = 1 / 2;2 / 4 5 (A) = 2 / 4;2 / 2 (B) = 2 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 3 / 2;4 / 3 (A) = 3 / 3;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 2; 7 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2; 4 / 4 (A) = 8 / 8;7 / 2 (B) = 7 / 2;4 / 4 (A) = 7 / 3;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 6 ( 0 V) = 0 V.
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: Cu-legering
- Materiaal afdichting O-ring: FKM
- Materiaal contacthouder: PBT
- Materiaal contact vaste kabel pagina: Cu legering
- Materiaal contactoppervlak hoofdkabelzijde: Vertind
- Aansluitdoorsnede signaalleiding flexibel: 0,2 mm² ... 1,5 mm²
- Aansluitdoorsnede voeding flexibel: 0,2 mm² ... 1,5 mm²
- Aansluitdoorsnede AWG signaalleiding flexibel: 24 ... 16
- Aansluitdoorsnede AWG voedingsspanning flexibel: 24 ... 16
- Striplengte signaaldraad: 10 mm
- Striptlengte van de ommanteling: 70 mm (stamleiding)
- Aantrekweerstandsdekselbout: 1 Nm
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,8 Nm
- Materiaal gietmassa: PUR
- Materiaal contacthouder vaste kabel pagina: PA
- Lokale diagnose: Voedingsspanning LED groen;statusweergave I/O LED geel
- Bewaakte functie: Voedingsspanning
- Optische weergave: LED groen
- Sleutelwijdte wartelmoer: 24 mm
- Sleutelwijdte contramoer: 24 mm
Single
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
8
- Toewijzing
Dubbel
- Type
SACB- 8/4-L-PTP-M8 HD
- Stamkabel
Ja
- Aantal verdelers
8-voudig
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
Push-In-veeraansluiting
- Breedte
30 mm
181 mm
IP67
- Stroombelastbaarheid per insteekplaats
2 A
- Somstroom (enkelvoudige voeding)
8 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Aansluiting-diameter (max.)
1.5 mm²
- Aansluiting-diameter (min.)
0.2 mm²
- Soort aansluiting (verdeeldozen)
M8-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
4
- Fabrikantnr.
1197620
- Inhoud
1 stuk(s)
- Aantal polen
4
- Hoogte
49 mm
- Stroombelastbaarheid (totaal)
8 A
- Stroombelastbaarheid per I/O signaal
2 A
- Voedingsspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s) Single
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565909 Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Sensor/actuator box M8-verdeler met metalen schroefdraad 1 stuk(s) Single
Omschrijving
Verdeeldoos, toepassing: Standaard, aansluitmethode: M8-bus metaal, aantal sleuven: 8, aantal Polen: 4, codering: A, insteekbezetting: Dubbel, statusweergave: Ja, PNP; aansluiting hoofdleiding: insteekbare push-in-veeraansluiting 180°, afscherming: nee
