Name: Weidmüller DRMKIT 230VAC 2CO LD/PB Koppelrelais 230 V/AC 10 A 2x wisselcontact 10 stuk(s)
Brand: Weidmüller
SKU: 1916302
Availability: BackOrder

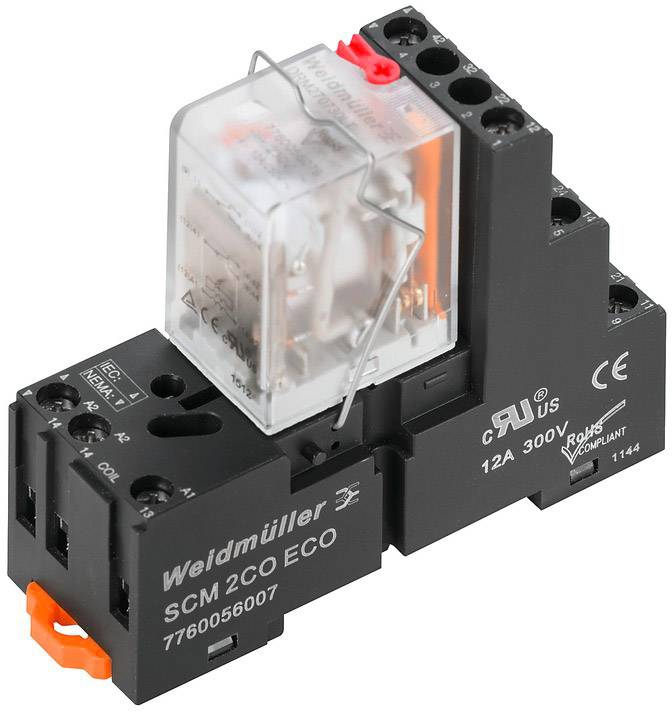

Een elektrisch relais van het merk Weidmüller, model 'SCM 2CO ECO', met een nominale spanning van 300 V en een stroomsterkte van 12 A.

Afbeelding vergelijkbaar

Soortnaam

Koppelrelais

Contactsoort

2x wisselcontact

Nominale spanning

230 V/AC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

10 A

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 26 nov.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 14,00 / Stuk)

€ 139,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Opslagtemperatuur: -40 °C...70 °C.
Nominale stroom AC: 6,1 mA (50 Hz), 5,2 mA (60 Hz)
Nominaal vermogen: 1.0...1,2VA (60 HZ)
Sprech-/afvalspanning type: 184 V / 69 V AC
Statusweergave: LED rood
Nominale schakelspanning: 250 V AC
Inschakelstroom: 20 A / 50 ms
Schakelvermogen DC (ohmse), max.: 240 W bij 24 V.
min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: Ja (kan worden geblokkeerd)
Indicator mechanische schakelstand: Ja
Nominale spanning: 250 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiegroep: C
Spanningssterkte ingang - uitgang: 1,8 kVeff / 1 min.
Spanningssterkte aangrenzende contacten: 1 kVeff / 1 min.
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 4,8 kV (1,2/50 µs)
Striplengte nominale aansluiting: 7 mm
Aanhaalmoment, minimaal: 0,5 Nm
Aanhaalmoment, maximaal: 0,7 Nm
Klembereik, min.: 0,5 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,5 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,5 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,5 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, max.: 1 mm²
Mesmaat: Gr. PH1
Uitschakelvertraging: < 20 ms
Contactweerstand: ≤ 50 mΩ

Soortnaam: Koppelrelais

Type: DRMKIT 230VAC 2CO LD/PB

Aansluiting: Schroeven

Kleur (specifiek): Zwart

: 2x wisselcontact

Contactmateriaal: AgNi + 0.15 μm Au

Nominale spanning: 230 V/AC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2500 VA

Mechanische levensduur: 20 x 10⁶ cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Weerstand (spoel): 16000 Ω

: IP20

Max. temperatuur: +55 °C

Min. temperatuur: -40 °C

Diepte: 66.8 mm

Breedte: 27.2 mm

Hoogte: 79.9 mm

Afm.: (b x h x d) 27.2 x 79.9 x 66.8 mm

Inhoud: 10 stuk(s)

Gewicht: 91.1 g

Conform RoHS: Ja

Continu stroom (max.): 10 A

Voedingsspanning: 230 V/AC

Inschakelstroomsterkte: 20 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Koppelrelais 230 V/AC 10 A 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Koppelrelais 230 V/AC 10 A 2x wisselcontact 10 stuk(s)

Omschrijving

Relaiskoppeling als gemonteerde aan, die bestaat uit insteekrelais en insteeksokkel. Besturings- en laststroomkring zijn galvanisch gescheiden.

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Relaiskoppeling als gemonteerde aan, die bestaat uit insteekrelais en insteeksokkel. Besturings- en laststroomkring zijn galvanisch gescheiden.
