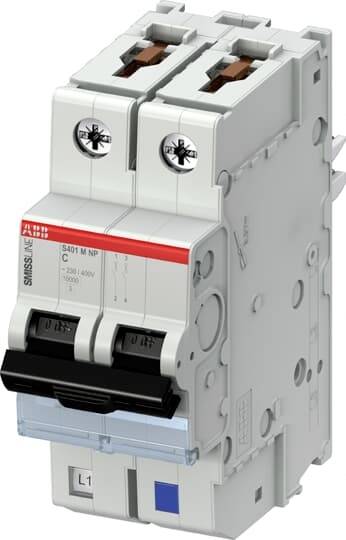

ABB 2CCS551103R8164 S401E-C16NP Zekeringautomaat 16 A 230 V
Soortnaam
Zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
C
Nominale stroom (afgerond)
16 A
Nominale stroom
16 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
- Nominale stroom: 16 A
- Uitschakelkarakteristiek: C
- Aantal polen: 2
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
C
- Nominale stroom (afgerond)
16 A
- Nominale stroom
16 A
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
IP20
AC
36 mm
16 A
230 V
50-60 Hz
C
440 V
3
3
4
1
FALSE
IP20
2
FALSE
0.75-35 mm²
0.75-25 mm²
-25-60 °C
FALSE
TRUE
2
6 kA
6 kA
6 kA
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3117119 ABB 2CCS551103R8164 S401E-C16NP Zekeringautomaat 16 A 230 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3117119 ABB 2CCS551103R8164 S401E-C16NP Zekeringautomaat 16 A 230 V
Omschrijving
ABB Stotz S&J Leitungsschutzschalter S401E-C16NP
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Leitungsschutzschalter alter 1PN,C,16A, 6kATyp:S401E-C16NPEinbautiefe:36 mmAuslösecharakteristik:CPolzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsstrom:16 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:6 kAFrequenz:50..60 HzEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:4Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:1Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..60 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Leitungsschutzschalter S401E-C16NP: weitere Details
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 7612271442774
Geliefert wird: ABB Stotz S&J Leitungsschutzschalter alter 1PN,C,16A, 6kA S401E-C16NP, Verpackungseinheit: 1 Stk., EAN: 7612271442774
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Leitungsschutzschalter alter 1PN,C,16A, 6kATyp:S401E-C16NPEinbautiefe:36 mmAuslösecharakteristik:CPolzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsstrom:16 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:6 kAFrequenz:50..60 HzEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:4Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:1Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..60 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Leitungsschutzschalter S401E-C16NP: weitere Details
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 7612271442774
Geliefert wird: ABB Stotz S&J Leitungsschutzschalter alter 1PN,C,16A, 6kA S401E-C16NP, Verpackungseinheit: 1 Stk., EAN: 7612271442774
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
