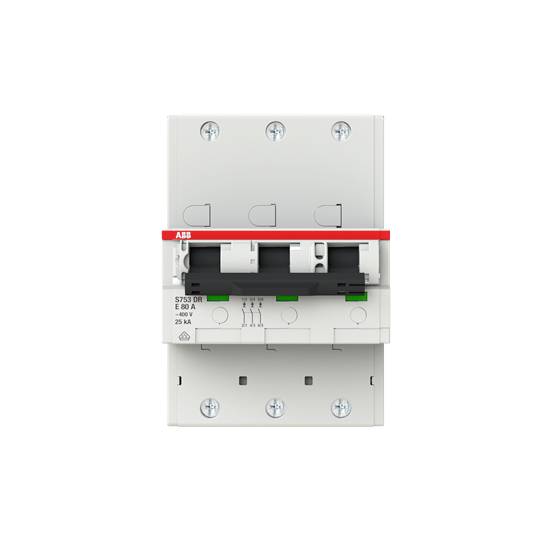

ABB 2CDH783010R0802 S753DR-E80 Zekeringautomaat 3-fasig 80 A
Soortnaam
Zekeringautomaat
Aantal polen
3
Uitschakelkarakteristiek
E
Nominale stroom (afgerond)
80 A
Nominale stroom
80 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
S753DR-E 80 sel. Hoofd-LS SHU E-CHAR.,25kA,80A,3P
- Nominale stroom: 80 A
- Uitschakelkarakteristiek: E
- Aantal polen: 3
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
3
- Uitschakelkarakteristiek
E
- Nominale stroom (afgerond)
80 A
- Nominale stroom
80 A
- Inhoud
1 stuk(s)
- Uitvoering
3-fasig
- Bijzonderheden
Voor DIN-rail montage
IP20
DIN rail
80 A
Other
690 V
3
25 kA
4
3
IP20
3
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3117952 ABB 2CDH783010R0802 S753DR-E80 Zekeringautomaat 3-fasig 80 A
Omschrijving
De S750DR in 80 en 100A zijn selectieve hoofdleidingbeveiligingsschakelaar (SHSCHAK) VDE-gecertificeerd conform IEC / en 60947-2 en worden als groeps- of voorzekeringsautomaat in plaats van NH-zekeringen of andere overstroombeveiligingsinstellingen in hoofdverdelingen of schakelinstallaties gebruikt. Ze bieden een volledige selectiviteit voor voor voor- en nageschakelde beschermingen vanwege de unieke energiebegrenzing in geval van storingen.
De S750DR heeft geen neutrale aansluiting nodig, ze zijn spanningsonafhankelijk. Er is geen hulpenergie nodig voor het in- of uitschakelen of voor de beschermingsfunctie. De opbouw zorgt voor een betrouwbare uitvoering van de beveiligingsfunctie, onafhankelijk van netstoringen of netwerkvormen.
De S750DR is bedoeld voor DIN-railbevestiging. De 3-polige apparaten kunnen met behulp van de verzamelrailadapter S750DR-QA op een 40 mm verzamelrailsysteem worden gezet.
Toepassing: Doelbouw, industrie, veiligheidsrelevante gebieden en om een hoge beschikbaarheid van installaties te garanderen. Bijvoorbeeld in bouwkundige installaties voor mensencollecties (DIN VDE 0100-718) en in medisch gebruikte gebieden (DIN VDE 0100-710).
De teksten voor dit artikel zijn automatisch vertaald.
De S750DR heeft geen neutrale aansluiting nodig, ze zijn spanningsonafhankelijk. Er is geen hulpenergie nodig voor het in- of uitschakelen of voor de beschermingsfunctie. De opbouw zorgt voor een betrouwbare uitvoering van de beveiligingsfunctie, onafhankelijk van netstoringen of netwerkvormen.
De S750DR is bedoeld voor DIN-railbevestiging. De 3-polige apparaten kunnen met behulp van de verzamelrailadapter S750DR-QA op een 40 mm verzamelrailsysteem worden gezet.
Toepassing: Doelbouw, industrie, veiligheidsrelevante gebieden en om een hoge beschikbaarheid van installaties te garanderen. Bijvoorbeeld in bouwkundige installaties voor mensencollecties (DIN VDE 0100-718) en in medisch gebruikte gebieden (DIN VDE 0100-710).
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
