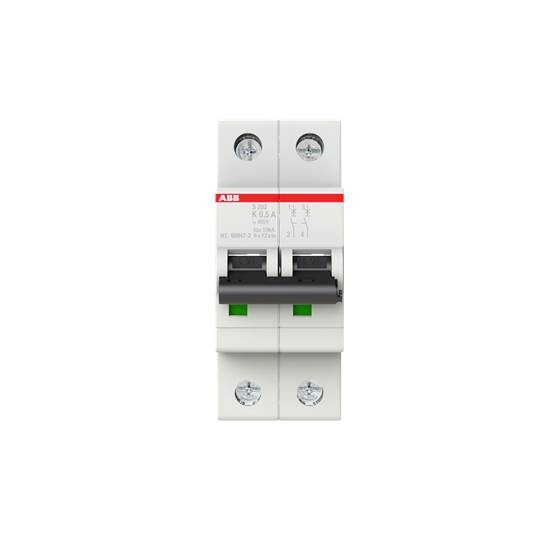

ABB 2CDS252001R0157 S202-K0.5 Zekeringautomaat 0.5 A 400 V
Soortnaam
Zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
K
Nominale stroom (afgerond)
500 mA
Nominale stroom
0.5 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
- Nominale stroom: 0.5 A
- Uitschakelkarakteristiek: K
- Aantal polen: 2
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
K
- Nominale stroom (afgerond)
500 mA
- Nominale stroom
0.5 A
- Inhoud
1 stuk(s)
- Nominale spanning
400 V
IP20
AC/DC
69 mm
0.5 A
400 V
50-60 Hz
K
440 V
3
3
3
2
FALSE
IP20
2
FALSE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
2
6 kA
6 kA
20 kA
10 kA
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3113692 ABB 2CDS252001R0157 S202-K0.5 Zekeringautomaat 0.5 A 400 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3113692 ABB 2CDS252001R0157 S202-K0.5 Zekeringautomaat 0.5 A 400 V
Omschrijving
ABB Stotz S&J Sicherungsautomat S202-K0,5
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat pro M CompactTyp:S202-K0,5Einbautiefe:69 mmAuslösecharakteristik:KPolzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsstrom:0,5 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:20 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kAFrequenz:50..60 HzVerlustleistung:2,2 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:2Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S202-K0,5: weitere Details
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779507318
Geliefert wird: ABB Stotz S&J Sicherungsautomat pro M Compact S202-K0,5, Verpackungseinheit: 1 Stk., EAN: 4016779507318
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat pro M CompactTyp:S202-K0,5Einbautiefe:69 mmAuslösecharakteristik:KPolzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsstrom:0,5 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:20 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kAFrequenz:50..60 HzVerlustleistung:2,2 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:2Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S202-K0,5: weitere Details
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779507318
Geliefert wird: ABB Stotz S&J Sicherungsautomat pro M Compact S202-K0,5, Verpackungseinheit: 1 Stk., EAN: 4016779507318
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
