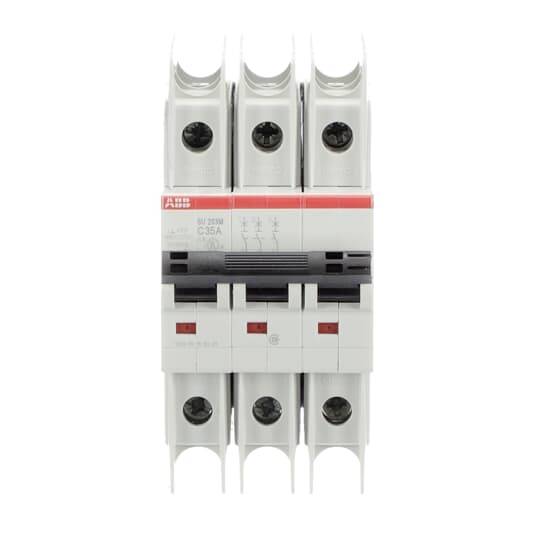

ABB 2CDS273337R0354 SU203M-C35 Zekeringautomaat 35 A 400 V
Soortnaam
Zekeringautomaat
Aantal polen
3
Uitschakelkarakteristiek
C
Nominale stroom (afgerond)
35 A
Nominale stroom
35 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
- Nominale stroom: 35 A
- Uitschakelkarakteristiek: C
- Aantal polen: 3
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
3
- Uitschakelkarakteristiek
C
- Nominale stroom (afgerond)
35 A
- Nominale stroom
35 A
- Inhoud
1 stuk(s)
- Nominale spanning
400 V
IP20
AC
69 mm
35 A
400 V
50-60 Hz
C
440 V
3
3
3
3
FALSE
IP20
3
FALSE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
3
11.2 kA
15 kA
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3114709 ABB 2CDS273337R0354 SU203M-C35 Zekeringautomaat 35 A 400 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3114709 ABB 2CDS273337R0354 SU203M-C35 Zekeringautomaat 35 A 400 V
Omschrijving
ABB Stotz S&J Sicherungsautomat SU203M-C35
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 10kA, 35A, 3PTyp:SU203M-C35Einbautiefe:69 mmAuslösecharakteristik:CPolzahl (gesamt):3Anzahl der abgesicherten Pole:3Bemessungsstrom:35 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVSpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:11,2 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kAFrequenz:50..60 HzVerlustleistung:12,3 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:3Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat SU203M-C35: weitere Details
Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779931380
Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA, 35A, 3P SU203M-C35, Verpackungseinheit: 1 Stk., EAN: 4016779931380
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 10kA, 35A, 3PTyp:SU203M-C35Einbautiefe:69 mmAuslösecharakteristik:CPolzahl (gesamt):3Anzahl der abgesicherten Pole:3Bemessungsstrom:35 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVSpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:11,2 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kAFrequenz:50..60 HzVerlustleistung:12,3 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:3Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat SU203M-C35: weitere Details
Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779931380
Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA, 35A, 3P SU203M-C35, Verpackungseinheit: 1 Stk., EAN: 4016779931380
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
