ABB 2CDS274437R0527 S204MR-K30 Zekeringautomaat 30 A 400 V
Soortnaam
Zekeringautomaat
Aantal polen
4
Uitschakelkarakteristiek
K
Nominale stroom (afgerond)
30 A
Nominale stroom
30 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
- Nominale stroom: 30 A
- Uitschakelkarakteristiek: K
- Aantal polen: 4
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
4
- Uitschakelkarakteristiek
K
- Nominale stroom (afgerond)
30 A
- Nominale stroom
30 A
- Inhoud
1 stuk(s)
- Nominale spanning
400 V
IP20
AC
69 mm
30 A
400 V
50-60 Hz
K
440 V
3
3
3
4
FALSE
IP20
4
FALSE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
4
10 kA
10 kA
10 kA
15 kA
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3115113 ABB 2CDS274437R0527 S204MR-K30 Zekeringautomaat 30 A 400 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3115113 ABB 2CDS274437R0527 S204MR-K30 Zekeringautomaat 30 A 400 V
Omschrijving

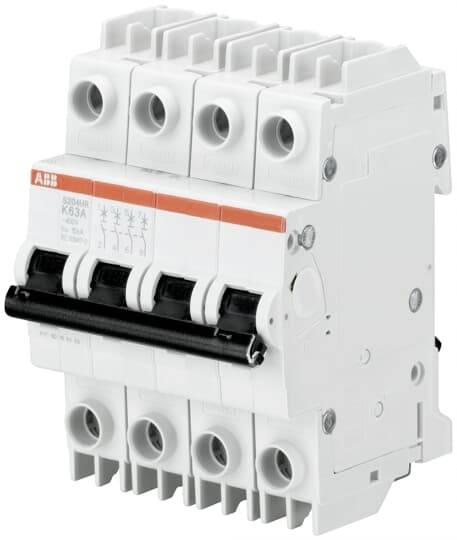

ABB Stotz S&J Sicherungsautomat S204MR-K30
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 10kA, 30A, 4P, RTTTyp:S204MR-K30Einbautiefe:69 mmAuslösecharakteristik:KPolzahl (gesamt):4Anzahl der abgesicherten Pole:4Bemessungsstrom:30 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kAFrequenz:50..60 HzVerlustleistung:14 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:4Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S204MR-K30: weitere Details
Die Sicherungsautomaten der Baureihe S 200 MR schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften, DIN VDE 0660-101 bzw. IEC/EN60947-2, UL1077 und CSA 22.2 No 235. Für konstante Verbindung sorgt die unverlierbare Schraube der Anschlussöffnung für M5 Ringkabelschuhe. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779960038
Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA, 30A, 4P, RTT S204MR-K30, Verpackungseinheit: 1 Stk., EAN: 4016779960038
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 10kA, 30A, 4P, RTTTyp:S204MR-K30Einbautiefe:69 mmAuslösecharakteristik:KPolzahl (gesamt):4Anzahl der abgesicherten Pole:4Bemessungsstrom:30 ABemessungsspannung:400 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kAFrequenz:50..60 HzVerlustleistung:14 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:neinÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:4Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S204MR-K30: weitere Details
Die Sicherungsautomaten der Baureihe S 200 MR schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften, DIN VDE 0660-101 bzw. IEC/EN60947-2, UL1077 und CSA 22.2 No 235. Für konstante Verbindung sorgt die unverlierbare Schraube der Anschlussöffnung für M5 Ringkabelschuhe. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779960038
Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA, 30A, 4P, RTT S204MR-K30, Verpackungseinheit: 1 Stk., EAN: 4016779960038
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
