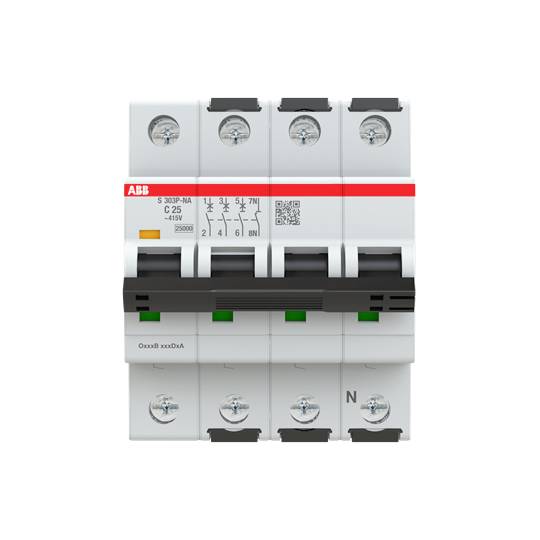

ABB 2CDS383103R0254 S303P-C25NA Zekeringautomaat 25 A 415 V
Soortnaam
Zekeringautomaat
Aantal polen
4
Uitschakelkarakteristiek
C
Nominale stroom (afgerond)
25 A
Nominale stroom
25 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
- Nominale stroom: 25 A
- Uitschakelkarakteristiek: C
- Aantal polen: 4
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
4
- Uitschakelkarakteristiek
C
- Nominale stroom (afgerond)
25 A
- Nominale stroom
25 A
- Inhoud
1 stuk(s)
- Nominale spanning
415 V
IP20
AC/DC
69 mm
25 A
415 V
50-60 Hz
C
500 V
3
4
3
4
FALSE
IP20
3
TRUE
0.75-35 mm²
0.75-25 mm²
-40-70 °C
FALSE
TRUE
4
25 kA
6 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3115452 ABB 2CDS383103R0254 S303P-C25NA Zekeringautomaat 25 A 415 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3115452 ABB 2CDS383103R0254 S303P-C25NA Zekeringautomaat 25 A 415 V
Omschrijving
ABB Stotz S&J Sicherungsautomat S303P-C25NA
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 25kA, 25A, 3+NATyp:S303P-C25NAEinbautiefe:69 mmAuslösecharakteristik:CPolzahl (gesamt):4Anzahl der abgesicherten Pole:3Bemessungsstrom:25 ABemessungsspannung:415 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:6 kVSpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:25 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:25 kAFrequenz:50..60 HzVerlustleistung:9,2 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:4Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:4Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-40..70 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S303P-C25NA: weitere Details
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN 60947-2 und UL 1077.
Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich.
Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden.
Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen. EAN: 4016779077163
Geliefert wird: ABB Stotz S&J Sicherungsautomat 25kA, 25A, 3+NA S303P-C25NA, Verpackungseinheit: 1 Stk., EAN: 4016779077163
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 25kA, 25A, 3+NATyp:S303P-C25NAEinbautiefe:69 mmAuslösecharakteristik:CPolzahl (gesamt):4Anzahl der abgesicherten Pole:3Bemessungsstrom:25 ABemessungsspannung:415 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:6 kVSpannungsart:AC/DCBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:25 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:25 kAFrequenz:50..60 HzVerlustleistung:9,2 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:4Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:4Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-40..70 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S303P-C25NA: weitere Details
Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN 60947-2 und UL 1077.
Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich.
Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden.
Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen. EAN: 4016779077163
Geliefert wird: ABB Stotz S&J Sicherungsautomat 25kA, 25A, 3+NA S303P-C25NA, Verpackungseinheit: 1 Stk., EAN: 4016779077163
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
