DEHN 942400 DG MP TNS 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s) kopen ? Conrad Electronic

Rode overspanningsbeveiliging 'DEHNguard DG MOD 275', bestaande uit vier modules, gemerkt met L1, L2, L3, N voor stroomverdeling.

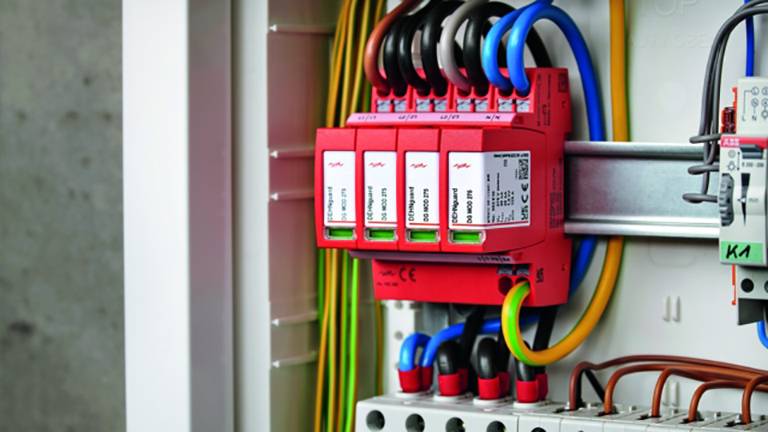

'Elektrische schakelkast met meerdere rode beveiligingsschakelaars en gekleurde kabels. Zorgt voor elektrische veiligheid en distributie.'

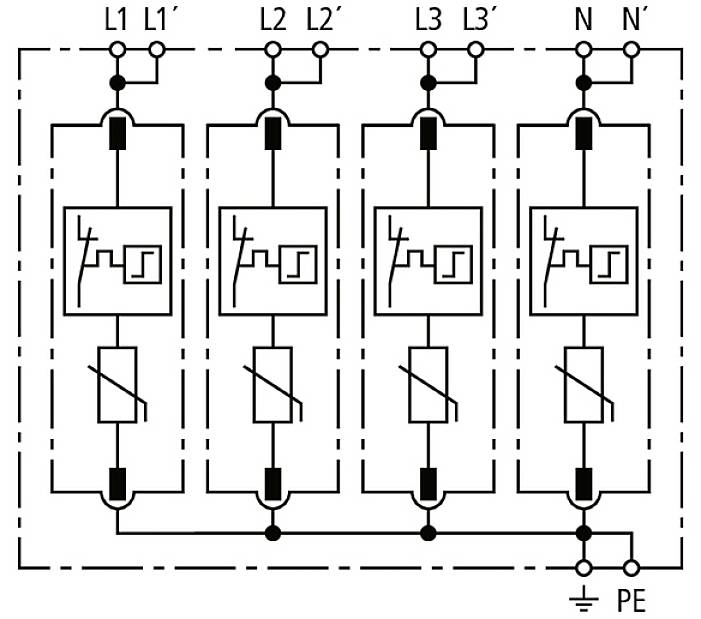

De afbeelding toont een elektrisch bedradingsschema met vier motorische schakelapparaten die parallel zijn aangesloten, van 'L1' tot 'L3', met aarding 'PE'.

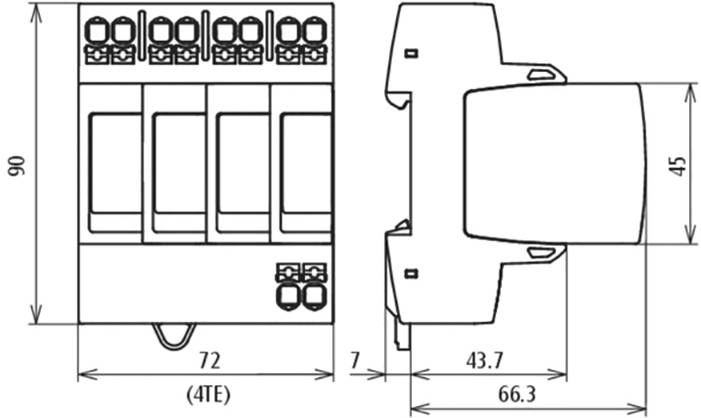

'Technische tekening van een vierpolige elektrische schakelaar met afmetingen in millimeters: hoogte 90, breedte 72, diepte 66,3.'

1/4

Datasheet (PDF)

Leverbaar do. 17 sep.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 107,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Energetisch geöriënaarde bescherming tegen het eindapparaat (≤ 10 m) type 2 + type 3
Nominale spanning: AC (UN) 230 / 400 V (50 / 60 Hz)
Hoogste permanente spanning: AC (UC) 275 V (50 / 60 Hz)
Nominale lekstroom: (8/20 μs) (in) 20 kA
Max. Lekstroom: (8/20 μs) (Imax) 40 kA
Gecombineerde stoot: [L-N] (UOC) 20 kV
Nominale laststroom bij V-doorgangsbedrading: (IL) 40 A.
Beschermingsniveau: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Beschermingsniveau: [L-PE] / [N-PE] bij 5 kA (UP) ≤ 1 / ≤ 1 kV
Max. Overstroombeveiliging aan de netzijde bij V-doorgangsbedrading: 40 A g
Max. Overstroombeveiliging aan de netzijde bij steekbedrading (dubbele aansluiting 2 x 10 mmm): 125 A g
Kortsluitvastheid bij max. overstroombeveiliging aan de netzijde: (ISCCR) 50 kAeff
TOV-spanning (UT) – karakteristiek 335 V / 5 sec. – Stevigheid
TOV-spanning (UT) - karakteristiek 440 V / 120 min. – Veilige uitval
Functie-/storingsweergave: Groen/rood
Aantal poorten 1
Aansluitdoorsnede: (Min.) 1,5 mmm m-draad
Aansluitdoorsnede: (Min.) 6 mmm/m fijndradig
Aansluitdoorsnede: (Max.) 10 mmm in-/fijndradig
Aansluitdoorsnede: (Min.) Met adereindhuls 1,5 mmm
Aansluitdoorsnede: (Max.) met adereindhuls 6 mmm
Aansluitdoorsnede: (Max.) met adereindhuls zonder kraag 10 mmm
Montage op: 35 mm DIN-rail conform EN 60715
Behuizingsmateriaal thermoplast, kleur rood, UL 94 V-0
Inbouwplaats binnenruimte
Inbouwmaten: 4 te, DIN 43880
Goedkeuringen KEMA, VDE
FM-contacten: / Contactvorm wisselaar
SCHAKELVERMOGEN: AC 250 V / 0,5 A
SCHAKELVERMOGEN: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Aansluitdoorsnede voor FM-klemmen max. 1,5 mm2 in-/fijndradig

Soortnaam: Overspanningsafleider

Overspanningsbeveiliging voor: Verdeelkast

Lekstroom: 20 kA

Nominale spanning: 230 V/AC
400 V/AC

Aanspreektijd: ≤ 25 ns

Bedrijfstemperatuur: -40 tot +80 °C

: IP20

Fabrikantnr.: 942400

Kleur (specifiek): Rood

Normen: SPD conform en 61643-11 /... IEC 61643-11 type 2 + type 3 / klasse II + klasse III.

Afm.: (b x h x d) 72 x 90 x 66.3 mm

Breedte: 72 mm

Hoogte: 90 mm

Diepte: 66.3 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2734568 DEHN 942400 DG MP TNS 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2734568 DEHN 942400 DG MP TNS 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Omschrijving

Meerpolige overspanningsafleider DEHNguard MP, type 2 conform en 61643-11, bestaande uit basisdeel met ingestoken beveiligingsmodules en dubbele push-in-aansluitklem geschikt voor steek- en doorgangsbedrading. Krachtige apparatenbescherming door afleiderbewaking met Thermo-Dynamic-Control. Om laagspanningsinstallaties van consumenten tegen overspanningen te beveiligen. Voor gebruik in het concept van bliksembeveiligingszones op de interfaces 0B-1 en hoger.

De teksten voor dit artikel zijn automatisch vertaald.
