Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Combi-afleider 20 kA 1 stuk(s) kopen ? Conrad Electronic

'Overspanningsbeveiligingsapparaat voor 230/400 V AC-netwerken, met drie stekklemmen en technische specificaties aan de voorkant.'

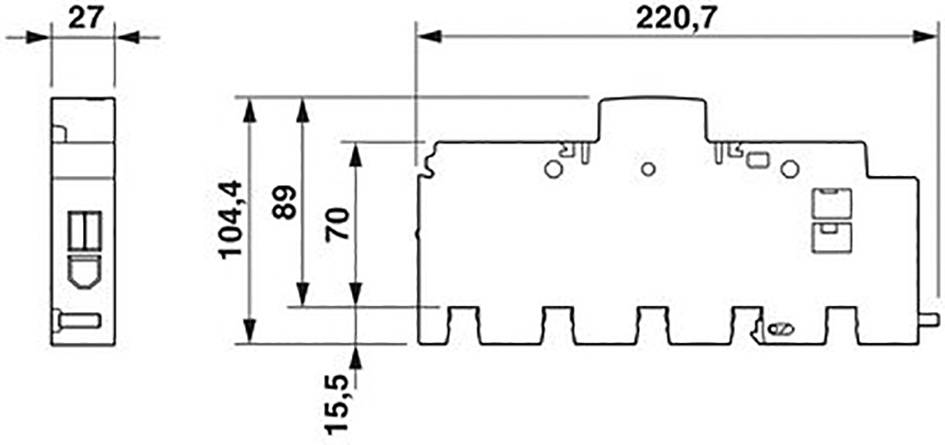

Technische tekening van een elektronisch onderdeel met afmetingen: breedte 27 mm, lengte 220,7 mm, hoogte 104,4 mm, schroefgatastand 15,5 mm.

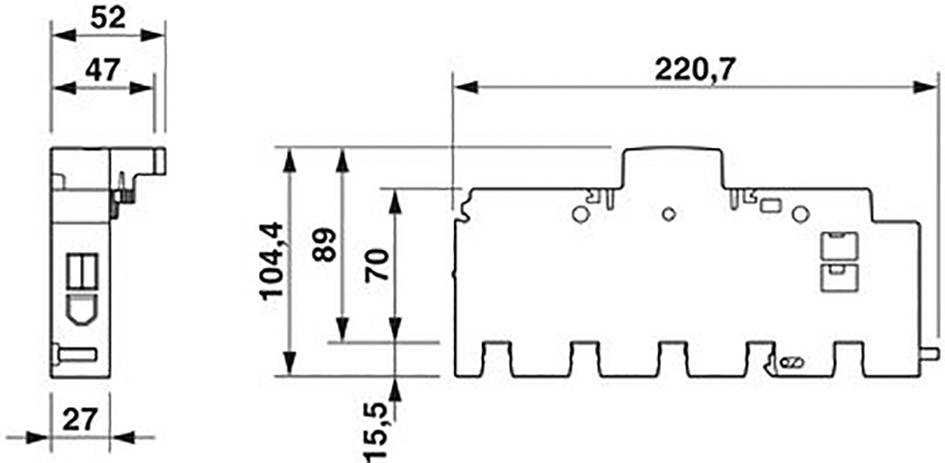

Technische tekening van een onderdeel met afmetingen. Links: zijaanzicht (52x27 mm), rechts: vooraanzicht (220,7 mm breedte, 104,4 mm hoogte).

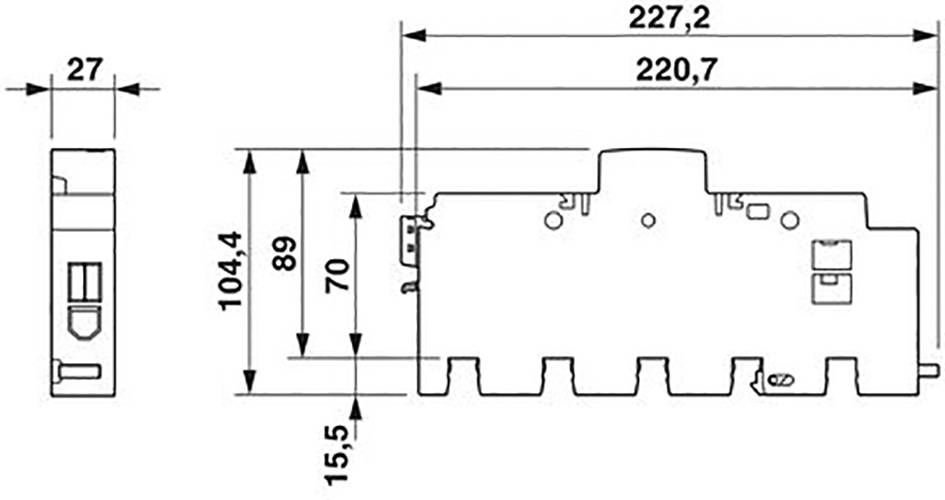

Technische tekening van een component met afmetingen: lengte 227,2 mm, hoogte 104,4 mm, breedte 27 mm. Zij- en vooraanzicht.

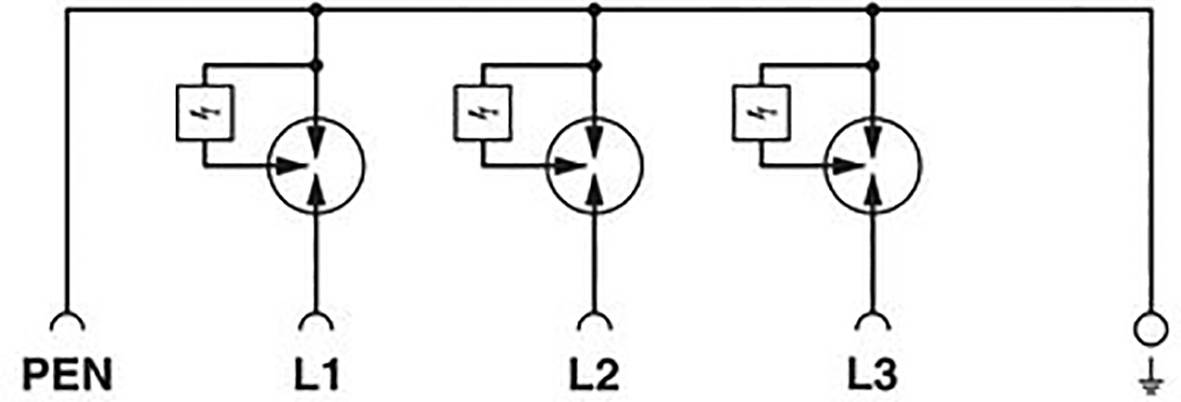

Schakelschema toont drie gloeilampen in parallelschakeling op de fasen L1, L2, L3; elk met een schakelaar en gemeenschappelijke aarding.

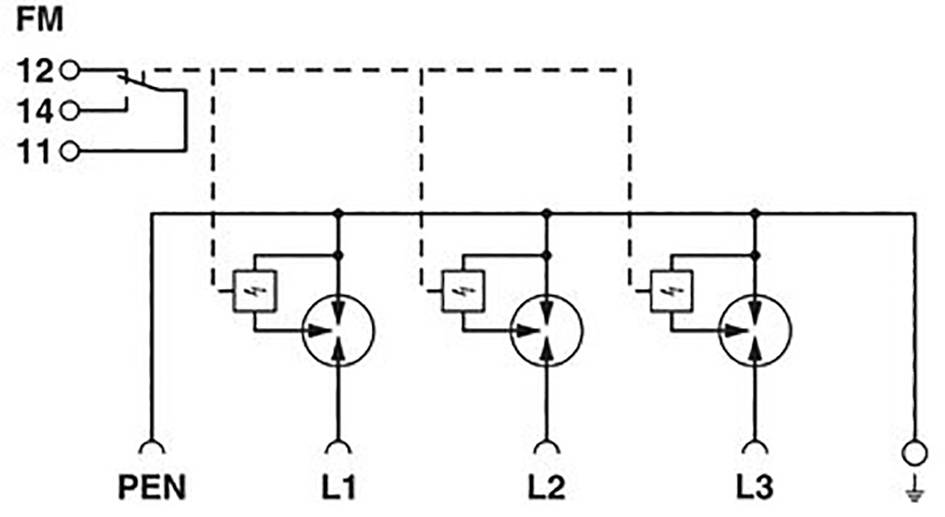

'Bedradingsschema van de FM-leiding met drie fasen L1, L2, L3 en een PEN. Aansluiting op de aansluitklemmen 12, 14, 11. Aardingssymbool aanwezig.'

1/6

Datasheet (PDF)

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 268,60 / Stuk)

€ 268,60

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Beveiligingscircuits: L-PEN
Deeleenheid: 1,5 TE
Montagemethode: verzamelrail 40 mm
Materiaal behuizing: PA 6.6
Verontreinigingsgraad: 2
Brandbaarheidsklasse conform UL 94: V-0
Model: verzamelrailmodule eendelig
Aantal polen: 3
Melding overspanningsbeveiliging defect: visueel, melding op afstand via optionele module
Hoogste permanente spanning UC: 255 V/AC
Kortsluitvastheid ISCCR: 25 kA
Maximale voorzekering bij aftakking: 160 A (gG)
Aansluitmethode: schroefaansluiting
Schroefdraad: M6

Soortnaam: Combi-afleider

Lekstroom: 20 kA

Nominale spanning: 240 V/AC
415 V/AC

Bedrijfstemperatuur: -40 tot +80 °C °C

: IP20

Fabrikantnr.: 1168946

Kleur (specifiek): Lichtgrijs

Normen: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Afm.: (b x h x d) 27 x 222.7 x 104.4 mm

Breedte: 27 mm

Hoogte: 222.7 mm

Diepte: 104.4 mm

Inhoud: 1 stuk(s)

Gewicht: 620 g

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Combi-afleider 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Combi-afleider 20 kA 1 stuk(s)

Omschrijving

Uw voordelen
Universeel gebruik – past onafhankelijk van de fabrikant in elke meterkast dankzij de smalle bouwbreedte van slechts 27 mm
Installatie in de hoofdverdeelinrichting mogelijk dankzij conformiteit met toepassingsvoorschrift VDE-AR-N 4100, bevestigd door VDE-goedkeuring
Montage veilig en zonder gereedschap door universele bevestiging op rails van 5 en 10 mm dik
Integratie in gebouwenbeheersystemen met optionele telecommodule

Bliksemafleider, conform type 1/Class I, voor 3-fasige voedingsspanningsnetten, met gecombineerd gelegde N en PE (L1, L2, L3, PEN). Voor de potentiaalvereffening van de bliksembeveiliging conform bliksembeveiligingsklassen III en IV. Voor montage op verzamelrailsystemen van 40 mm.
