Name: Siemens LZS:PT5A5S15 Steekrelais 4x wisselcontact 5 stuk(s)
Brand: Siemens
SKU: 1740364
Availability: BackOrder

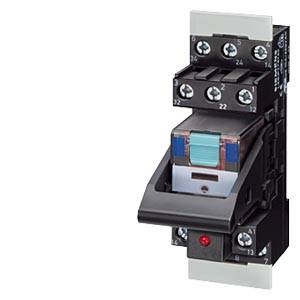

Een elektrisch relais met meerdere klemmen, geschikt voor montage in een schakelpaneel, toont een rode controlelamp aan de voorkant.

Industriële schakelkast met kabels, schakelaars en componenten voor het besturen van elektrische systemen. Rechtsboven groene en rode signaallichten.

Schakelschema met acht verticale lijnen gemarkeerd als A1, A2, 11-44. Linksboven LED met weerstand parallel aan A1/A2.

Technische tekening van een schakelaar met maatvoering: breedte 27 mm, diepte 72 mm, hoogte 81 mm. Toont contacten en aansluitingsdetails.

1/4

Afbeelding vergelijkbaar

Soortnaam

Steekrelais

Contactsoort

4x wisselcontact

Type

LZS:PT5A5S15

Aansluiting

Schroeven

Contactmateriaal

AgNi 90/10

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 27,00 / Stuk)

€ 134,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: klikbevestiging
Vermogensverlies: 1 W
Thermische stroom: 6 A
Diameter aansluitbare kabel: 1 mm² - 2,5 mm²
Isoleerlengte: 8 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

Soortnaam: Steekrelais

Type: LZS:PT5A5S15

Aansluiting: Schroeven

: 4x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 250000

Mechanische levensduur: 2.0E7

Spoelvermogen: 1 W

Bijzonderheden: Opsteekbaar

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 74 mm

Breedte: 28 mm

Hoogte: 72 mm

Afm.: (b x h x d) 28 x 72 x 74 mm

Inhoud: 5 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1740364 Siemens LZS:PT5A5S15 Steekrelais 4x wisselcontact 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740364 Siemens LZS:PT5A5S15 Steekrelais 4x wisselcontact 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 4 W, AC 115 V LED-module rood standaard steeksokkel schroefaansluiting 3,5 mm pinning koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
