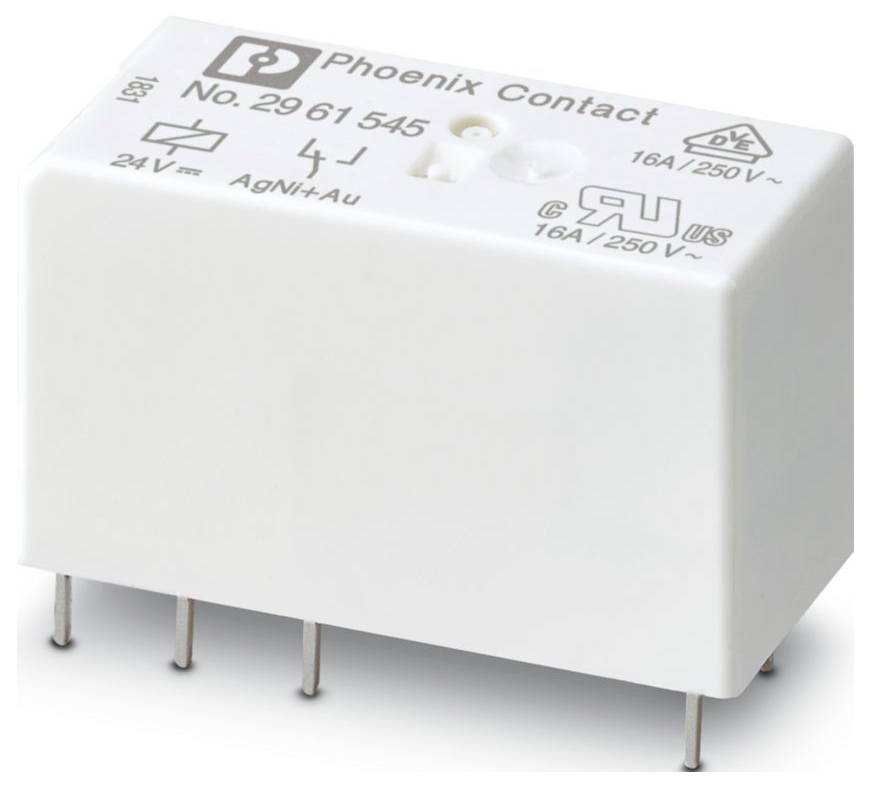

Phoenix Contact REL-MR- 24DC/21HC AU Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Miniatuurrelais
Contactsoort
1x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V DC/AC
Type
REL-MR- 24DC/21HC AU
Datasheet (PDF)
281 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 41,31
3
3% = € 1,33
€ 39,98
5
5% = € 1,87
€ 39,44
10
5% = € 2,23
€ 39,08
25
6% = € 2,63
€ 38,68
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 4,13 / Stuk)
€ 41,31
excl. btw
Technische specificaties
- Aansluitmethode: Stek/soldeeraansluiting
- Breedte: 12,7 mm
- Hoogte: 29 mm
- Diepte: 15,7 mm
- Kleur: Wit (RAL 9010)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: IEC 60664;en 50178;en 61810-1
- Opmerking: De volgende waarden gelden voor beschadigde goudslaag
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,41 W.
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 15,6 V DC ... 57,6 V DC
- Montage-instructie: Uitbreidbaar zonder afstand (>70 °C ≥ 2,5 mm)
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Inschakelstroom maximaal: 15 A (300 ms)
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 05.09.2025
- NOMINALE INGANGSSPANNING UN: 24 V DC
- Typische ingangsstroom bij UN: 17 mA
- Contactuitvoering: 1 wisselaar.
- Continue grensstroom: 16 A
- Schakelen: Schakelen
- Levensduur mechanisch: 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 5 kV AC (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (poling): Ongepolst
- Responstijd typisch: 7 ms
- Typische terugvaltijd: 3 ms
- Spoelweerstand: 1440 Ω ± 10 % (bij 20 °C)
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi
- Schakelspanning minimaal: 12 V (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 384 W (bij 24 V DC);58 W (bij 48 V DC);48 W (bij 60 V DC);50 W (bij 110 V DC);80 W (bij 220 V DC);4000 VA (bij 250 V AC)
- Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,2 A (bij 250 V, DC13);2 A (bij 24 V, AC15);2 A (bij 120 V, AC15);2 A (bij 250 V, AC15)
- Levensduur elektrisch: Zie diagram
- Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
- Soortnaam
Miniatuurrelais
- Type
REL-MR- 24DC/21HC AU
- Aansluiting
Steken
Solderen
- Response-tijd
7 ms
- Afvalvertraging
3 ms
1x wisselcontact
- Contactmateriaal
AgNi, zwaarverguld
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
4000 VA
- Spoelvermogen
0.41 W
- Bijzonderheden
Opsteekbaar
- Max. temperatuur
85 °C
- Min. temperatuur
-40 °C
15.7 mm
- Breedte
12.7 mm
- Hoogte
29 mm
- Afm.
(l x b x h) 15.7 x 12.7 x 29 mm
- Inhoud
10 stuk(s)
- Diepte
15.7 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
Omschrijving
Insteekbaar miniatuurvermogensrelais, met meerlagig-goudcontact voor hoge permanente stromen, 1 wisselcontact, ingangsspanning 24 V DC
