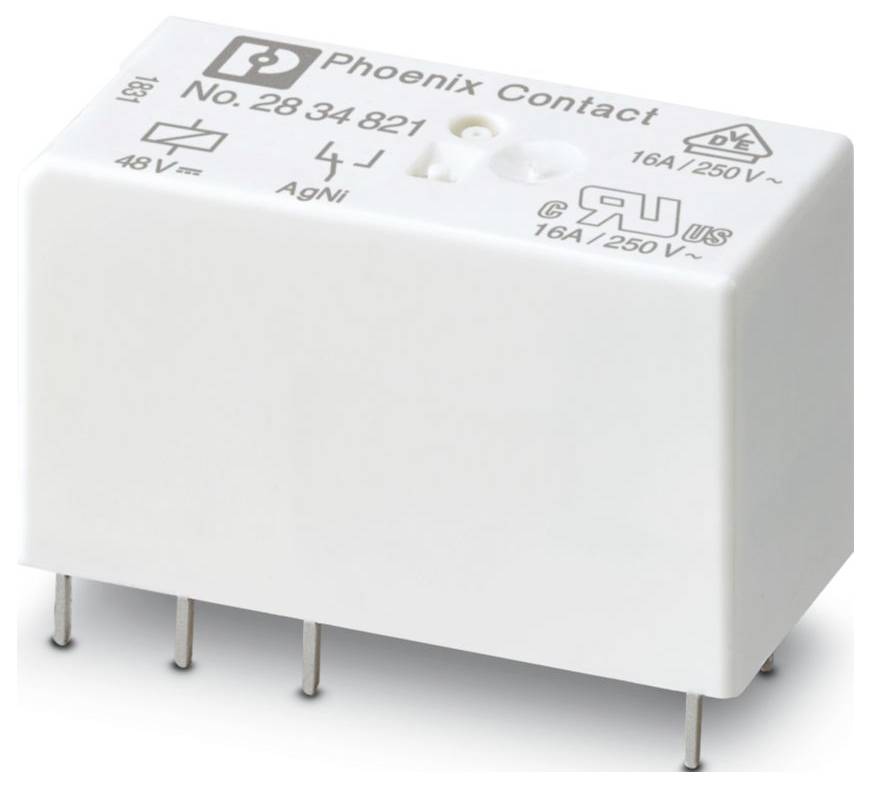

Phoenix Contact REL-MR- 48DC/21HC Miniatuurrelais Nominale spanning: 48 V/DC 1x wisselcontact Piece 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Miniatuurrelais
Contactsoort
1x wisselcontact
Nominale spanning
48 V/DC
Schakelspanning (max.)
250 V DC/AC
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 42,97
3
3% = € 1,40
€ 41,57
5
5% = € 1,96
€ 41,01
10
5% = € 2,33
€ 40,64
25
6% = € 2,75
€ 40,22
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 4,30 / Stuk)
€ 42,97
excl. btw
Technische specificaties
- Aansluitmethode: Stek/soldeeraansluiting
- Breedte: 12,7 mm
- Hoogte: 29 mm
- Diepte: 15,7 mm
- Kleur: Wit (RAL 9010)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsgraad: RT II.
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Normen/bepalingen: IEC 60664;en 50178;en 61810-1
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,42 W.
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 31,2 V DC ... 115,2 V DC
- Montage-instructie: Uitbreidbaar zonder afstand (>70 °C ≥ 2,5 mm)
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Inschakelstroom maximaal: 50 A (20 ms
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 05.09.2025
- NOMINALE INGANGSSPANNING UN: 48 V DC
- Typische ingangsstroom bij UN: 8,7 mA
- Contactuitvoering: 1 wisselaar.
- Continue grensstroom: 16 A
- Schakelen: Schakelen
- Levensduur mechanisch: 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 5 kV AC (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (poling): Ongepolst
- Responstijd typisch: 7 ms
- Typische terugvaltijd: 3 ms
- Spoelweerstand: 5520 Ω ± 10 % (bij 20 °C)
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi
- Schakelspanning minimaal: 12 V (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 384 W (bij 24 V DC);58 W (bij 48 V DC);48 W (bij 60 V DC);50 W (bij 110 V DC);80 W (bij 220 V DC);4000 VA (bij 250 V AC)
- Levensduur elektrisch: Zie diagram
- Motorbelasting conform UL 508: 1/2 HP, 120 V AC (NO-contact);1 HP, 240 V AC (NO-contact);1/3 HP, 120 V AC (NC-contact);3/4 HP, 240 V AC (NC-contact);1/4 HP, 200 ... 250 V/AC
Piece
- Soortnaam
Miniatuurrelais
- Type
REL-MR- 48DC/21HC
- Aansluiting
Steken
Solderen
- Bedrijfsspanning (min.)
31.2 V/DC
- Bedrijfsspanning (max.)
115.2 V/DC
- Response-tijd
7 ms
- Afvalvertraging
3 ms
1x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
48 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
4000 VA
- Bijzonderheden
Opsteekbaar
Relais-bescherming RT II
- Max. temperatuur
85 °C
- Min. temperatuur
-40 °C
15.7 mm
- Breedte
12.7 mm
- Hoogte
29 mm
- Afm.
(l x b x h) 15.7 x 12.7 x 29 mm
- Inhoud
10 stuk(s)
- Diepte
15.7 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579531 Phoenix Contact REL-MR- 48DC/21HC Miniatuurrelais Nominale spanning: 48 V/DC 1x wisselcontact Piece 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579531 Phoenix Contact REL-MR- 48DC/21HC Miniatuurrelais Nominale spanning: 48 V/DC 1x wisselcontact Piece 10 stuk(s)
Omschrijving
Insteekbaar miniatuurvermogensrelais, met vermogenscontact voor hoge permanente stromen, 1 wisselcontact, ingangsspanning 48 V DC
